 Kugelrolle A7103-13

Kugelrolle A7103-13

PDF Produktblatt
  •
    Leicht lenkend
  •
    Verschleißarm
  •
    Stoßfest
  •
    Bodenschonend
  •
    Witterungsbeständig
 Kugelrolle A7103-13

o. MwSt
€  / Stück, exkl. Versandkosten

Produkt ist lagernd (Lieferung in 2 - 3 Werktagen)


Gestaffelte Preisnachlässe bei Bestellungen ab € 50!


Technische Beschreibung

Technische Beschreibung

Kugelrollen Serie A7 - Rad S/3

Kugelrolle

  • Serie: 3
  • Kugel-Ø mm: 12,7
  • Ausführung Gehäuse: Stahl
  • Ausführung Kugeln: Carbon-Stahl
  • Tragkraft kg: 35
  • Tragkraft getestet nach EN 12530 und EN 12527

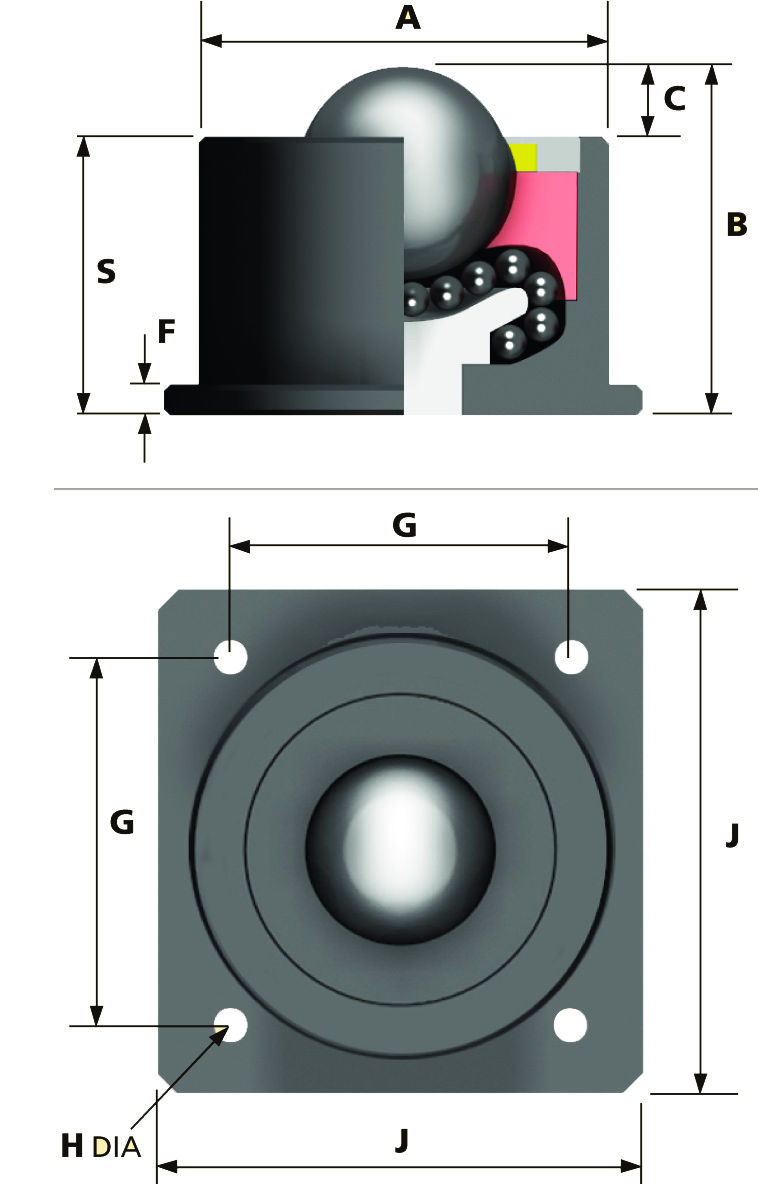

  • A mm: 23,8
  • B mm: 22,6
  • C mm: 3,5
  • F mm: 3,2
  • G mm: 34,8
  • H mm: 3,6
  • J mm: 44,5
  • S mm: 19,1

Bodenbeschaffenheit

Weitere Ausführungen ansehen

 Serie Kugelrollen Serie A7, Rad S/3
Anwendungen

Anwendungen

Anwendungen

  • Fertigungsstraßen
  • Förderstrecken

Vorteile

  • Gehäuse aus einem Stück Stahl gedreht
  • Lagerung nach dem Kugel-Rezirkulationsprinzip
  • Tragkugeln laufen auf gehärteten Bahnen
  • Bodenplatte mit vier Befestigungsbohrungen
Material

Material

Material

  • Kugel: Carbon-Stahl oder Edelstahl

  • Gehäuse CNC-gedreht aus einem Stück Stahl
    Hevi-Load Elemente arbeiten nach dem Kugel-Rezirkulationsprinzip
    Tragkugeln laufen auf einem gehärteten Kugelbett
Dokumente/CAD

Dokumente/CAD

Datenblatt

Einen kurzen technischen Überblick inkl. 3D Modell finden Sie hier im pdf-Format:
Technische Details, 3D Modell

3D CAD Pläne

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.
