Möbelrollen Serie 540 GW, Rad PU

 PDF Produktblatt

max 70 kg
-20 °C - +60 °C
52-100 mm

+++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Gesundheitsberufe

Material

Laufbelag: Polyurethan, 90±3 Shore A
Felge: Polyamid 6 – 1. Wahl, schwarz

Material Gabel

Gehäuse: Zinkdruckguss – verchromt
Schwenklager mit kombiniertem
Gleit-Kugellager
Radachse vernietet
Radfeststeller glasfaserverstärkt

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

14 von 14 Artikeln dieser Serie werden angezeigt.

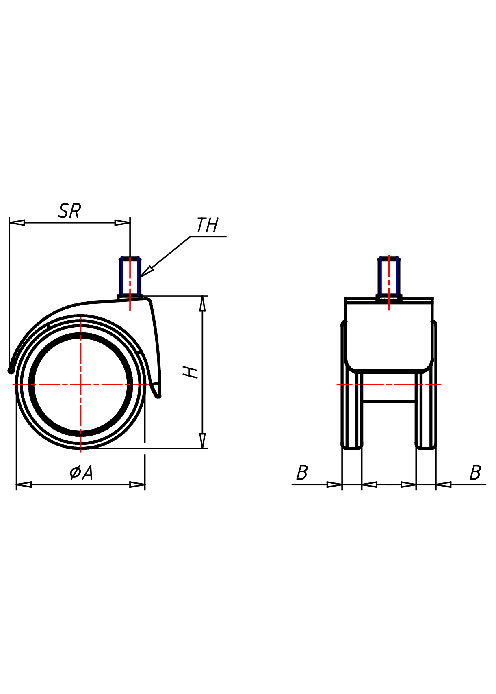

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Gewinde mm	Störkreisradius SR mm

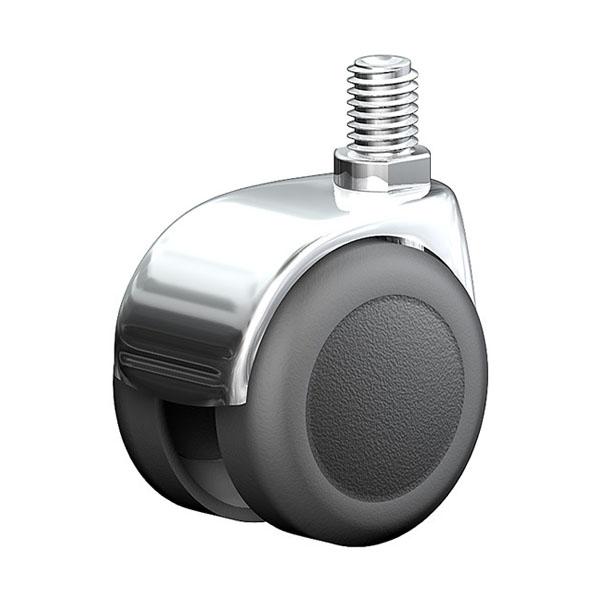

540 M8 50 PU	Lenkrolle	52x8+8	40	62	M8x15	52
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 52x8+8 Technische Daten Tragkraft kg 40 Bauhöhe H mm 62 Gewinde mm M8x15 Störkreisradius SR mm 52 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

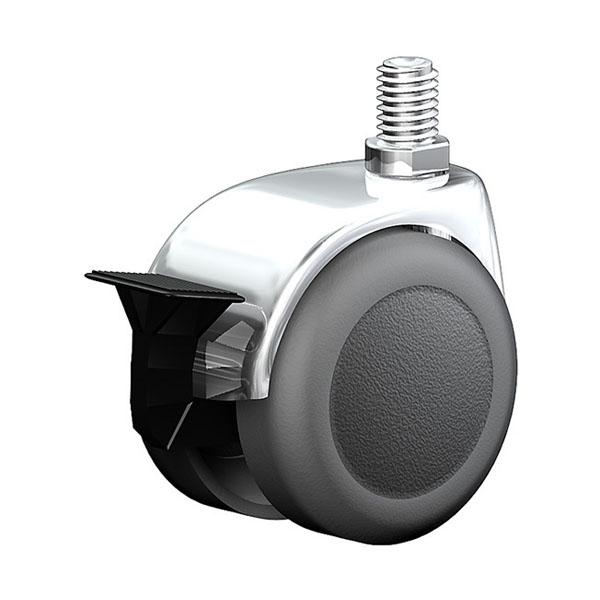

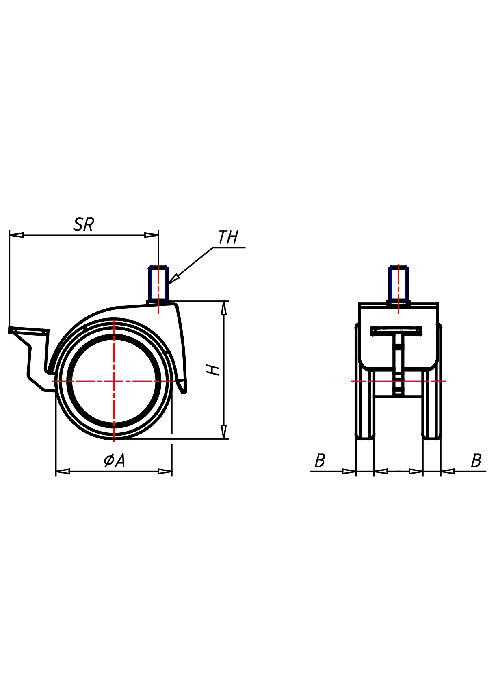

541 M8 50 PU	Lenkrolle mit Radfeststeller	52x8+8	40	62	M8x15	69
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 52x8+8 Technische Daten Tragkraft kg 40 Bauhöhe H mm 62 Gewinde mm M8x15 Störkreisradius SR mm 69 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
540 M10 50 PU	Lenkrolle	52x8+8	40	62	M10x15	52
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 52x8+8 Technische Daten Tragkraft kg 40 Bauhöhe H mm 62 Gewinde mm M10x15 Störkreisradius SR mm 52 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
541 M10 50 PU	Lenkrolle mit Radfeststeller	52x8+8	40	62	M10x15	69
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 52x8+8 Technische Daten Tragkraft kg 40 Bauhöhe H mm 62 Gewinde mm M10x15 Störkreisradius SR mm 69 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
540 M12 50 PU	Lenkrolle	52x8+8	40	62	M12x20	52
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 52x8+8 Technische Daten Tragkraft kg 40 Bauhöhe H mm 62 Gewinde mm M12x20 Störkreisradius SR mm 52 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
541 M12 50 PU	Lenkrolle mit Radfeststeller	52x8+8	40	62	M12x15	69
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 52x8+8 Technische Daten Tragkraft kg 40 Bauhöhe H mm 62 Gewinde mm M12x15 Störkreisradius SR mm 69 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
540 M10 75 PU	Lenkrolle	75x13+13	60	93	M10x15	71
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 75x13+13 Technische Daten Tragkraft kg 60 Bauhöhe H mm 93 Gewinde mm M10x15 Störkreisradius SR mm 71 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
541 M10 75 PU	Lenkrolle mit Radfeststeller	75x13+13	60	93	M10x15	88
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 75x13+13 Technische Daten Tragkraft kg 60 Bauhöhe H mm 93 Gewinde mm M10x15 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
540 M12 75 PU	Lenkrolle	75x13+13	60	93	M12x15	71
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 75x13+13 Technische Daten Tragkraft kg 60 Bauhöhe H mm 93 Gewinde mm M12x15 Störkreisradius SR mm 71 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
541 M12 75 PU	Lenkrolle mit Radfeststeller	75x13+13	60	93	M12x15	88
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 75x13+13 Technische Daten Tragkraft kg 60 Bauhöhe H mm 93 Gewinde mm M12x15 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
540 M10 100 PU	Lenkrolle	100x13+13	70	124	M10x15	93
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 100x13+13 Technische Daten Tragkraft kg 70 Bauhöhe H mm 124 Gewinde mm M10x15 Störkreisradius SR mm 93 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
541 M10 100 PU	Lenkrolle mit Radfeststeller	100x13+13	70	124	M10x15	116
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 100x13+13 Technische Daten Tragkraft kg 70 Bauhöhe H mm 124 Gewinde mm M10x15 Störkreisradius SR mm 116 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
540 M12 100 PU	Lenkrolle	100x13+13	70	124	M12x15	93
Möbelrollen Serie 540 GW, Rad PU Lenkrolle Rad-∅ x Breite [mm]: 100x13+13 Technische Daten Tragkraft kg 70 Bauhöhe H mm 124 Gewinde mm M12x15 Störkreisradius SR mm 93 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
541 M12 100 PU	Lenkrolle mit Radfeststeller	100x13+13	70	124	M12x15	116
Möbelrollen Serie 540 GW, Rad PU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 100x13+13 Technische Daten Tragkraft kg 70 Bauhöhe H mm 124 Gewinde mm M12x15 Störkreisradius SR mm 116 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
