Zusatzartikel - Kugelkränze Serie KUGELLENKKRÄNZE

 PDF Produktblatt

max 4500 kg
-

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

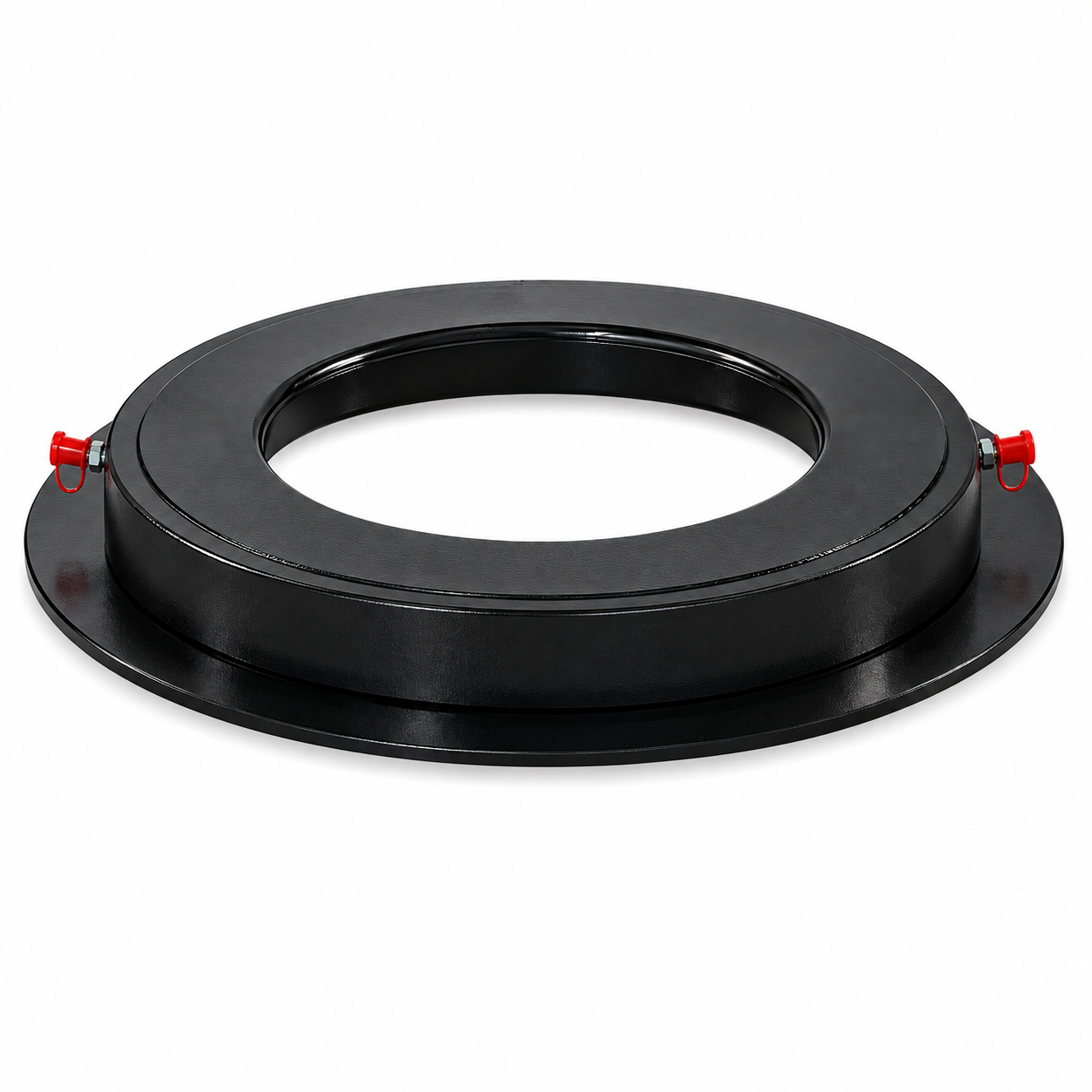

Die Kugellenkkränze aus Stahl sind ideale Drehscheiben für Bühnen, große schwenkbare Displays, Industrie-Montagen, Transportgeräte und geeignet für viele andere Anwendungen. Die Kugellager im kreisförmigen Laufring sorgen für laufruhige und stabile Bewegungsabläufe.

Serie L: Ackerwagen und Transportgeräte bis 30 km/h

Serie N*: Ackerwagen, schwer, und LKW-Anhänger, leicht, über 30 km/h

Material

Ring: Stahl schwarz lackiert Präzisions-Stahlkugeln Schmiernippel

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

13 von 13 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Serie	Tragkraft kg	A mm	B mm	C mm	D mm	E mm	F mm	H mm
400L	Kugellenkkranz	L	750	400	342	292	230	375	260	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 750 A mm 400 B mm 342 C mm 292 D mm 230 E mm 375 F mm 260 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
500L	Kugellenkkranz	L	900	500	442	392	330	475	360	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 900 A mm 500 B mm 442 C mm 392 D mm 330 E mm 475 F mm 360 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
650L	Kugellenkkranz	L	1500	650	592	542	580	625	510	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 1500 A mm 650 B mm 592 C mm 542 D mm 580 E mm 625 F mm 510 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
750L	Kugellenkkranz	L	1800	750	692	642	580	725	610	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 1800 A mm 750 B mm 692 C mm 642 D mm 580 E mm 725 F mm 610 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
500N	Kugellenkkranz	N*	1800	500	437	384	315	475	340	52
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 1800 A mm 500 B mm 437 C mm 384 D mm 315 E mm 475 F mm 340 H mm 52 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
850L	Kugellenkkranz	L	2500	850	792	742	680	825	710	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 2500 A mm 850 B mm 792 C mm 742 D mm 680 E mm 825 F mm 710 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
650N	Kugellenkkranz	N*	2500	650	587	534	465	625	490	52
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 2500 A mm 650 B mm 587 C mm 534 D mm 465 E mm 625 F mm 490 H mm 52 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
950L	Kugellenkkranz	L	3000	950	892	842	780	925	810	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 3000 A mm 950 B mm 892 C mm 842 D mm 780 E mm 925 F mm 810 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
750N	Kugellenkkranz	N*	3000	750	687	634	565	725	590	52
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 3000 A mm 750 B mm 687 C mm 634 D mm 565 E mm 725 F mm 590 H mm 52 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
1050L	Kugellenkkranz	L	3500	1050	992	942	880	1025	910	45
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 3500 A mm 1050 B mm 992 C mm 942 D mm 880 E mm 1025 F mm 910 H mm 45 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
850N	Kugellenkkranz	N*	3500	850	787	734	665	825	690	52
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 3500 A mm 850 B mm 787 C mm 734 D mm 665 E mm 825 F mm 690 H mm 52 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
950N	Kugellenkkranz	N*	4000	950	887	834	765	925	790	52
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 4000 A mm 950 B mm 887 C mm 834 D mm 765 E mm 925 F mm 790 H mm 52 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
1050N	Kugellenkkranz	N*	4500	850	987	934	865	1025	890	52
Zusatzartikel Serie KUGELLENKKRÄNZE, Rad Kugellenkkranz Technische Daten Tragkraft kg 4500 A mm 850 B mm 987 C mm 934 D mm 865 E mm 1025 F mm 890 H mm 52 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
