Bühnenrollen Serie 69, Rad BA

 PDF Produktblatt

max 800 kg
-30 °C - +80 °C
150-150 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

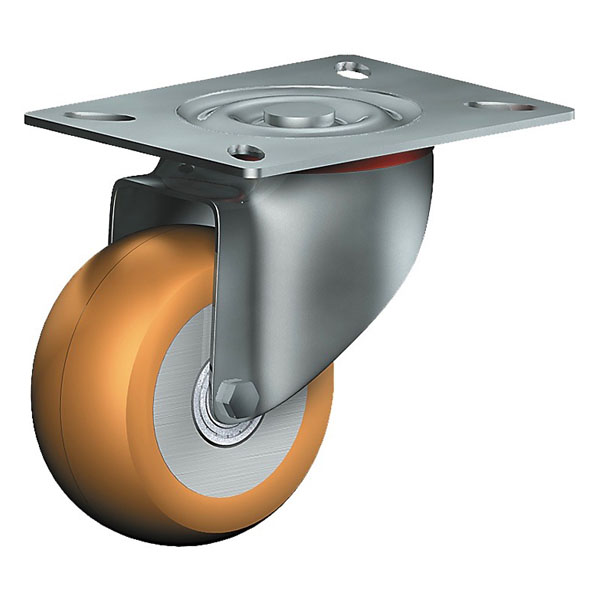

Lenkrolle

Dimensionen anzeigen

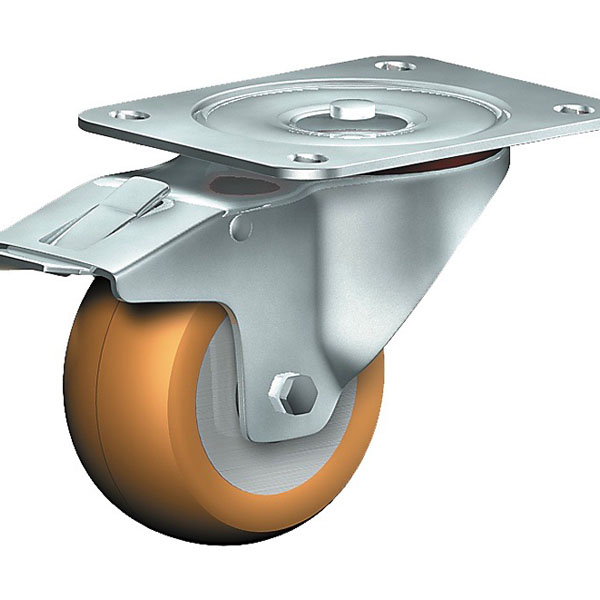

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

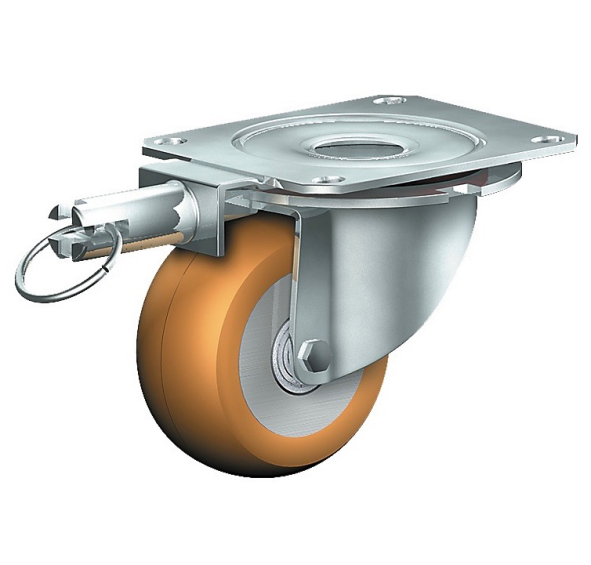

90° Richtungsfeststeller

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

Bühnenrollen und Lenkrollen mit balligem Vulkollan®-Rad für Bühnen, Theater, Dekorationswagen und Kulissen. Sehr geräuscharm, leicht lenkend, abriebfest und mit geringem Rollwiderstand. Tragkraft bis 800 kg.
durch ballige Vulkollan® Lauffläche sehr ergonomisch
sehr geräuscharmer Lauf
sehr geringer Rollwiderstand
sehr drehfreudig
abrieb- und reißfest
sehr beständig gegen viele aggressive Medien

Anwendungen

Bühnenausrüstung
Dekorationswagen

Material

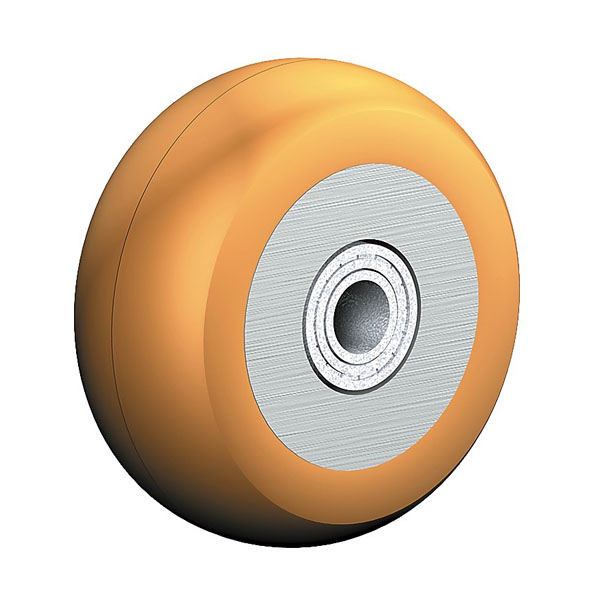

Laufbelag: Vulkollan® Reifen ballig gegossen
Felge: Vollkern aus Aluminium

Material Gabel

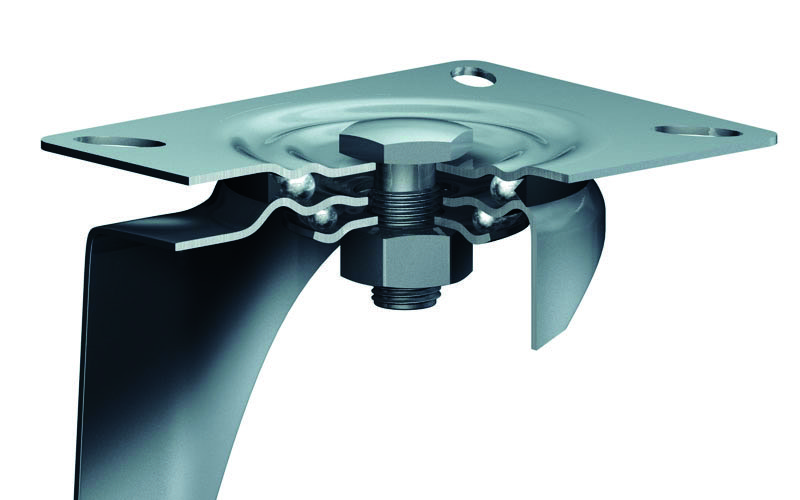

sehr großes Schwenklager, Staubschutzring, starker Zentralbolzen verschraubt – gesichert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

2 von 2 Artikeln dieser Serie werden angezeigt.

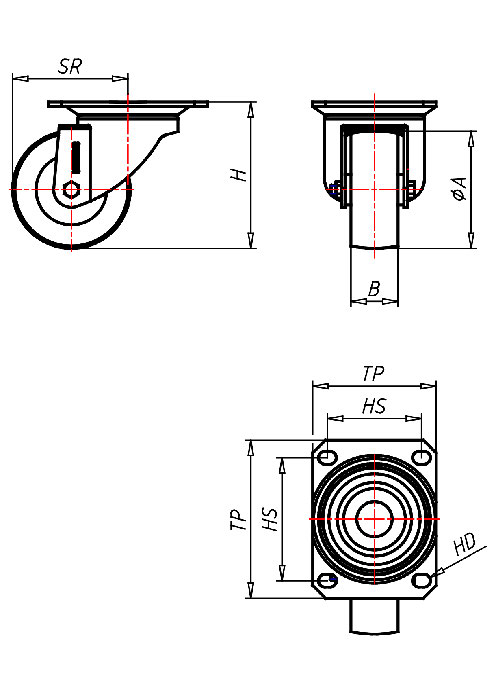

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
PS125-150 BA	Lenkrolle	150 x 50	700	185	135x105	105x80	13	120	295,60
Bühnenrollen Serie 69, Rad BA Lenkrolle Rad-∅ x Breite [mm]: 150 x 50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 185 Plattengröße TP mm 135x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 120 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
69R/150-50BA	Lenkrolle mit Richtungsfeststeller	150 x 50	700	188	135x105	105x80	13	155	467,70
Bühnenrollen Serie 69, Rad BA Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 150 x 50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 188 Plattengröße TP mm 135x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 155 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 0,70/Stk., exkl. Versandkosten
