Transportrollen Serie KD, Rad Z

 PDF Produktblatt

max 450 kg
-30 °C - +80 °C
35-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

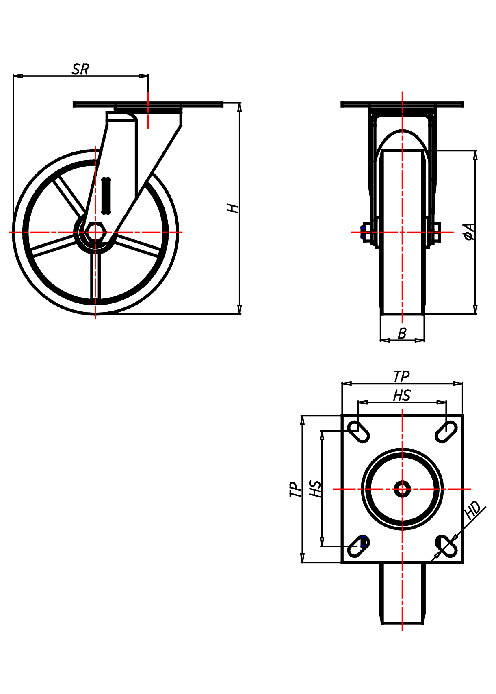

Lenkrolle

Dimensionen anzeigen

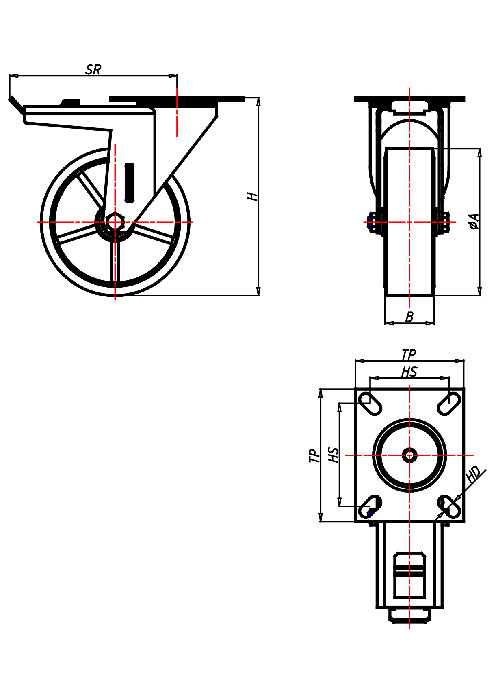

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

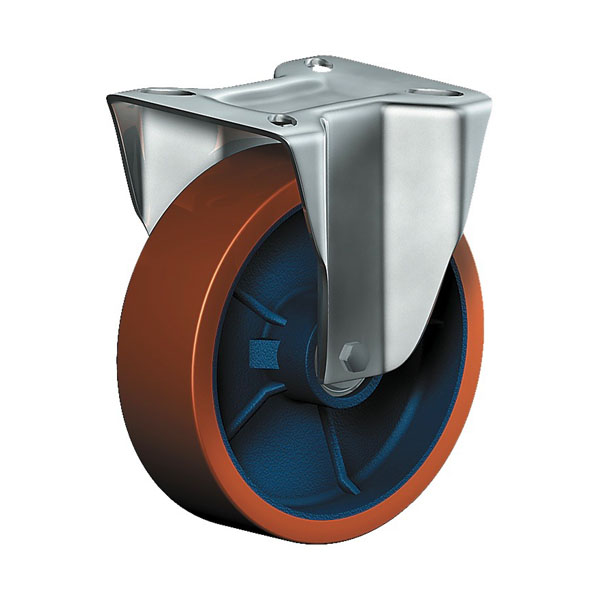

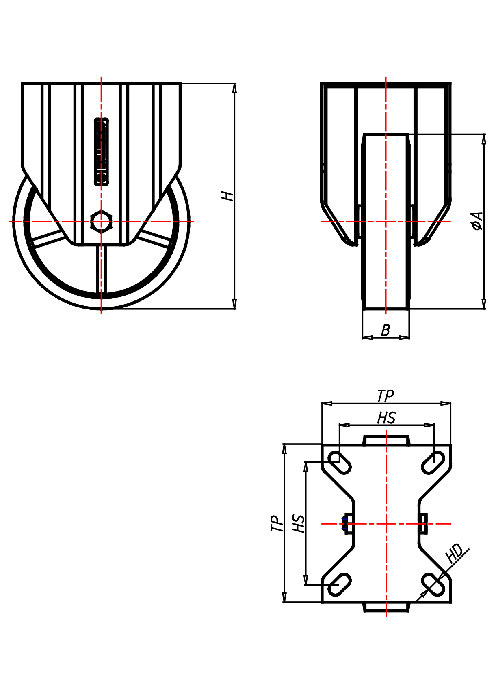

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Bau

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, Drehkranz mit zweifacher Kugellagerung aus gepresstem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar – Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

62 von 62 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
KD 35 ZK	Lenkrolle	35x27	100	65	60x48	48x35	8	31	23,90
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 35x27 Technische Daten Tragkraft kg 100 Bauhöhe H mm 65 Plattengröße TP mm 60x48 Lochabstand HS mm 48x35 Loch-Ø HD mm 8 Störkreisradius SR mm 31 Radlagerung Kugellager
KDT 35 ZK	Lenkrolle mit Radfeststeller	35x27	100	65	60x48	48x35	8	64	26,80
Transportrollen Serie KD, Rad Z Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 35x27 Technische Daten Tragkraft kg 100 Bauhöhe H mm 65 Plattengröße TP mm 60x48 Lochabstand HS mm 48x35 Loch-Ø HD mm 8 Störkreisradius SR mm 64 Radlagerung Kugellager
KD 60 ZK	Lenkrolle	60x30	150	89	105x85	80x60	8,5	75	37,60
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 60x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 89 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 75 Radlagerung Kugellager
KDT 60 ZK	Lenkrolle mit Totalfeststeller	60x30	150	89	105x85	80x60	8,5	115	45,10
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 60x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 89 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 115 Radlagerung Kugellager
KDF 60 ZK	Bockrolle	60x30	150	89	105x85	80x60	8,5		30,00
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 60x30 Technische Daten Tragkraft kg 150 Bauhöhe H mm 89 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager
KD 82 ZK	Lenkrolle	82x28	220	128	105x85	80x60	8,5	84	62,40
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 82x28 Technische Daten Tragkraft kg 220 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 84 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 82 ZK	Lenkrolle mit Totalfeststeller	82x28	220	128	105x85	80x60	8,5	140	82,70
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 82x28 Technische Daten Tragkraft kg 220 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager
KDF 82 ZK	Bockrolle	82x28	220	128	105x85	80x60	8,5		46,10
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 82x28 Technische Daten Tragkraft kg 220 Bauhöhe H mm 128 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 80X50 ZK	Lenkrolle	80x50	300	127	105x85	80x60	8,5	86	76,30
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 80x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 86 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 80X50 ZK	Lenkrolle mit Totalfeststeller	80x50	300	127	105x85	80x60	8,5	140	83,50
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager
KDF 80X50 ZK	Bockrolle	80x50	300	127	105x85	80x60	8,5		60,00
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 80x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 ZK	Lenkrolle	100x30	300	137	105x85	80x60	8,5	93	72,50
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 ZK	Lenkrolle mit Totalfeststeller	100x30	300	137	105x85	80x60	8,5	140	92,90
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 ZK	Bockrolle	100x30	300	137	105x85	80x60	8,5		55,40
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 ZB	Lenkrolle	100x30	300	137	105x85	80x60	8,5	93	73,80
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 ZB	Lenkrolle mit Totalfeststeller	100x30	300	137	105x85	80x60	8,5	140	94,70
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 ZB	Bockrolle	100x30	300	137	105x85	80x60	8,5		57,80
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 101 ZK	Lenkrolle	100x40	300	137	105x85	80x60	8,5	94	87,10
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 101 ZK	Lenkrolle mit Totalfeststeller	100x40	300	137	105x85	80x60	8,5	140	108,10
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 101 ZK	Bockrolle	100x40	300	137	105x85	80x60	8,5		70,50
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 ZK	Lenkrolle	125x30	300	163	135x110	105x80	10,5	106	80,00
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 ZK	Lenkrolle mit Totalfeststeller	125x30	300	163	135x110	105x80	10,5	140	101,00
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 ZK	Bockrolle	125x30	300	163	135x110	105x80	10,5		65,90
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 ZB	Lenkrolle	125x30	300	163	135x110	105x80	10,5	106	81,80
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 ZB	Lenkrolle mit Totalfeststeller	125x30	300	163	135x110	105x80	10,5	140	102,80
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 ZB	Bockrolle	125x30	300	163	135x110	105x80	10,5		65,50
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 127 ZK	Lenkrolle	125x50	450	173	135x110	105x80	12,5	118	129,20
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Kugellager
KST 127 ZK	Lenkrolle mit Totalfeststeller	125x50	450	173	135x110	105x80	12,5	170	167,50
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager
KSF 127 ZK	Bockrolle	125x50	450	173	135x110	105x80	12,5		102,80
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager
KD 150 ZK	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125	94,00
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 ZK	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140	114,20
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 ZK	Bockrolle	150x40	300	194	135x110	105x80	10,5		79,20
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 ZB	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125	95,20
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 ZB	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140	117,00
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 ZB	Bockrolle	150x40	300	194	135x110	105x80	10,5		81,10
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 151 ZK	Lenkrolle	150x50	450	202	135x110	105x80	12,5	140	127,40
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 151 ZK	Lenkrolle mit Totalfeststeller	150x50	450	202	135x110	105x80	12,5	170	165,20
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 151 ZK	Bockrolle	150x50	450	202	135x110	105x80	12,5		100,40
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 151 ZB	Lenkrolle	150x50	450	202	135x110	105x80	12,5	140	127,30
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 151 ZB	Lenkrolle mit Totalfeststeller	150x50	450	202	135x110	105x80	12,5	170	158,50
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 151 ZB	Bockrolle	150x50	450	202	135x110	105x80	12,5		94,10
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 ZK	Lenkrolle	175x40	450	237	135x110	105x80	12,5	154	138,50
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 ZK	Lenkrolle mit Totalfeststeller	175x40	450	237	135x110	105x80	12,5	170	176,20
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 ZK	Bockrolle	175x40	450	237	135x110	105x80	12,5		111,20
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 ZB	Lenkrolle	175x40	450	237	135x110	105x80	12,5	154	127,30
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 ZB	Lenkrolle mit Totalfeststeller	175x40	450	237	135x110	105x80	12,5	170	169,70
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 ZB	Bockrolle	175x40	450	237	135x110	105x80	12,5		104,50
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 LZK	Lenkrolle	200x40	450	249	135x110	105x80	12,5	166	155,60
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 200x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 166 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 LZK	Lenkrolle mit Totalfeststeller	200x40	450	249	135x110	105x80	12,5	170	193,50
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 LZK	Bockrolle	200x40	450	249	135x110	105x80	12,5		128,10
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 200x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 LZB	Lenkrolle	200x40	450	249	135x110	105x80	12,5	166	155,90
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 200x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 166 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 LZB	Lenkrolle mit Totalfeststeller	200x40	450	249	135x110	105x80	12,5	170	194,00
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 LZB	Bockrolle	200x40	450	249	135x110	105x80	12,5		128,40
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 200x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 ZK	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167	166,50
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 ZK	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170	204,80
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 ZK	Bockrolle	200x50	450	249	135x110	105x80	12,5		141,30
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 250 LZK	Lenkrolle	250x50	450	304	135x110	105x80	12,5	196	232,90
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 250 LZK	Lenkrolle mit Totalfeststeller	250x50	450	304	135x110	105x80	12,5	196	271,20
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 250 LZK	Bockrolle	250x50	450	304	135x110	105x80	12,5		219,00
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 250 LZB	Lenkrolle	250x50	450	304	135x110	105x80	12,5	196	213,70
Transportrollen Serie KD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 250 LZB	Lenkrolle mit Totalfeststeller	250x50	450	304	135x110	105x80	12,5	196	253,60
Transportrollen Serie KD, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 196 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 250 LZB	Bockrolle	250x50	450	304	135x110	105x80	12,5		201,10
Transportrollen Serie KD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 304 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € 3,90/Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € 10,00/Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € 0,20/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 0,70/Stk., exkl. Versandkosten
