Transportrollen Serie KD, Rad ELPG

 PDF Produktblatt

max 450 kg
-10 °C - +60 °C
125-200 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

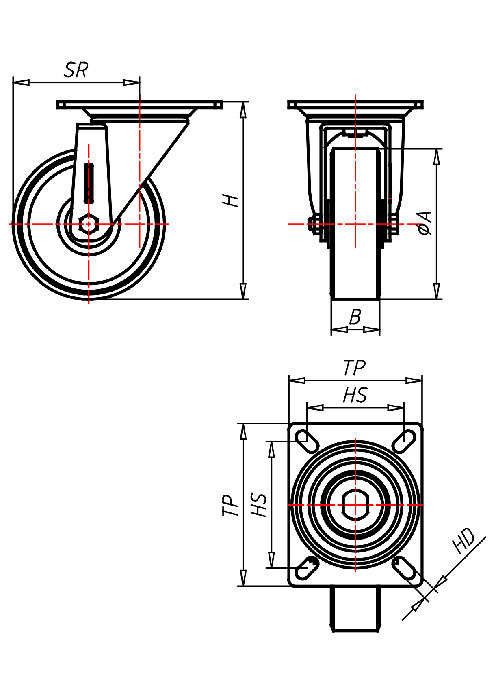

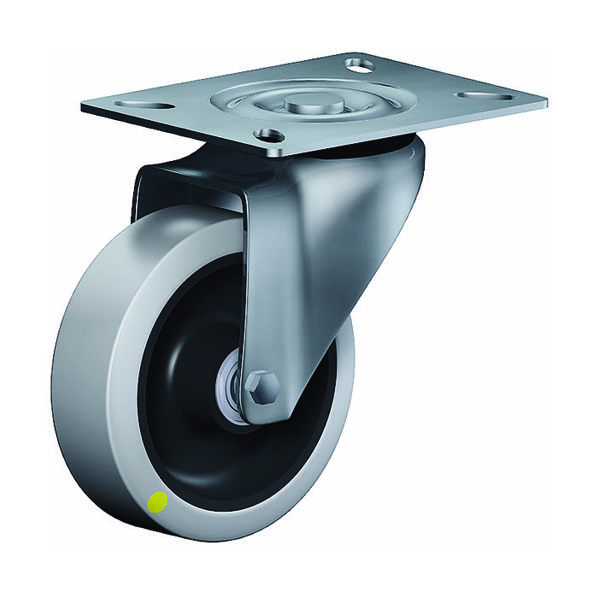

Lenkrolle

Dimensionen anzeigen

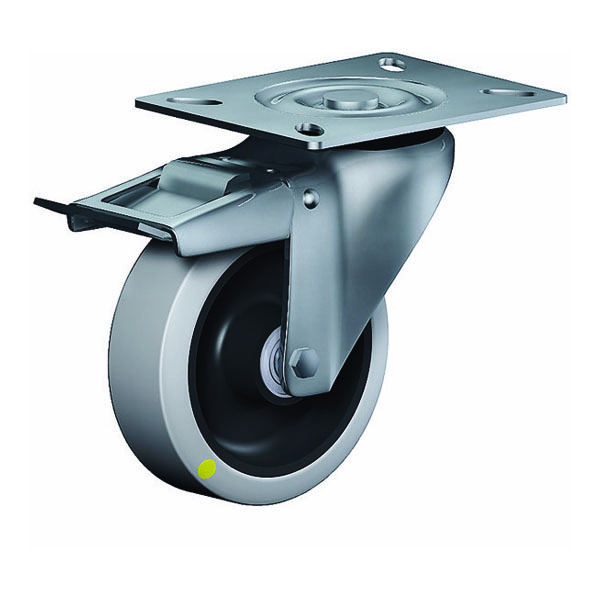

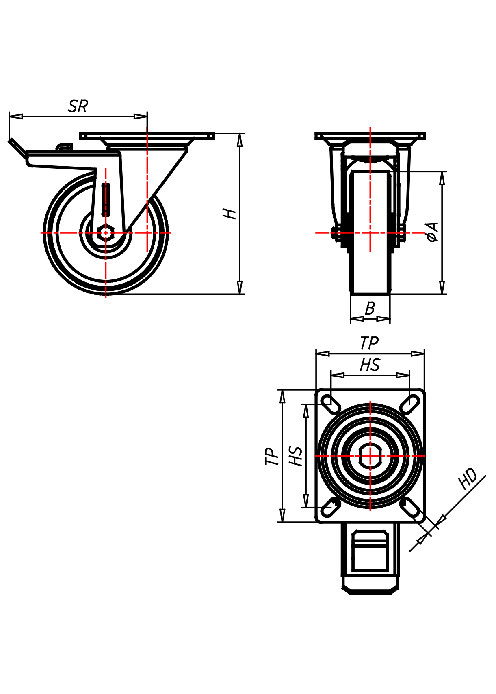

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

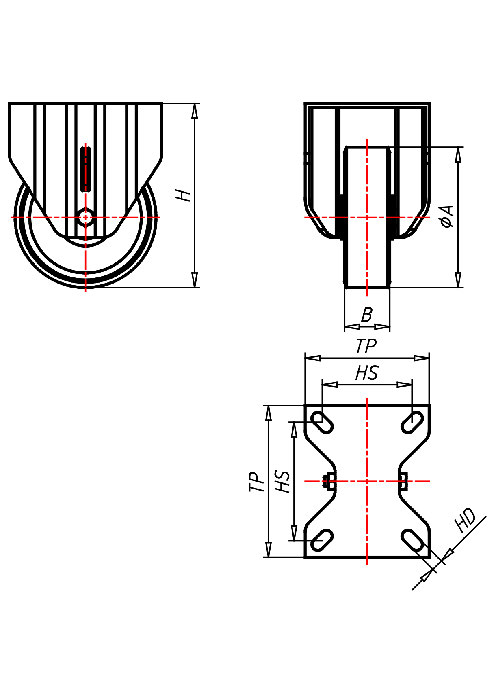

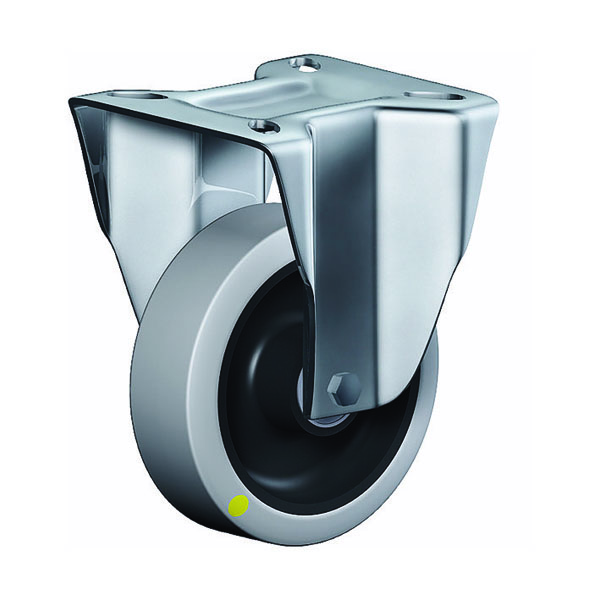

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

elektrisch leitfähig
hoher Fahrkomfort
geringer Rollwiderstand
abriebfest
korrosionsbeständig
SPURFREI

Anwendungen

Transportwagen
Ausschusswagen

Material

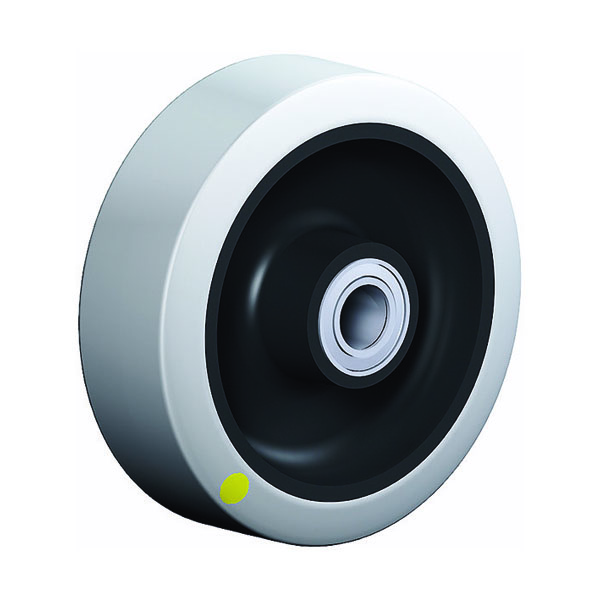

Laufbelag: Elastik-Vollgummireifen 70 ± 5 Shore A elektrisch leitfähig,
Durchgangswiderstand <10⁴Ω
Felge: Polyamid 6 - 1. Wahl elektrisch leitfähig
Durchgangswiderstand <10⁴Ω

Material Gabel

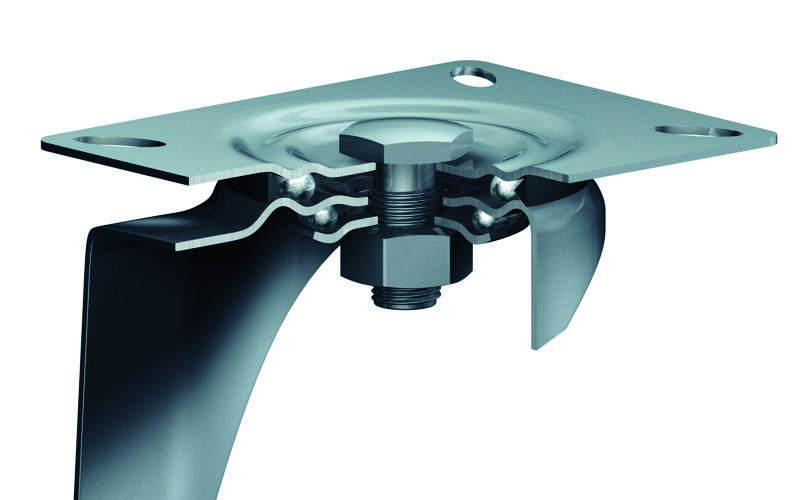

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, Drehkranz mit zweifacher Kugellagerung aus gepresstem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar – Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

9 von 9 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
KD 125 ELPGB	Lenkrolle	125x40	225	163	135x110	105x80	10,5	106
Transportrollen Serie KD, Rad ELPG Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 225 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt
KDT 125 ELPGB	Lenkrolle mit Totalfeststeller	125x40	225	163	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad ELPG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 225 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt
KDF 125 ELPGB	Bockrolle	125x40	225	163	135x110	105x80	10,5
Transportrollen Serie KD, Rad ELPG Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 225 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt
KD 160 ELPGK	Lenkrolle	160x45	300	199	135x110	105x80	10,5	130
Transportrollen Serie KD, Rad ELPG Lenkrolle Rad-∅ x Breite [mm]: 160x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 199 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt
KDT 160 ELPGK	Lenkrolle mit Totalfeststeller	160x45	300	199	135x110	105x80	10,5	140
Transportrollen Serie KD, Rad ELPG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 199 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
KDF 160 ELPGK	Bockrolle	160x45	300	199	135x110	105x80	10,5
Transportrollen Serie KD, Rad ELPG Bockrolle Rad-∅ x Breite [mm]: 160x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 199 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt
KD 200 ELPGK	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167
Transportrollen Serie KD, Rad ELPG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt
KDT 200 ELPGK	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad ELPG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt
KDF 200 ELPGK	Bockrolle	200x50	450	249	135x110	105x80	12,5
Transportrollen Serie KD, Rad ELPG Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
