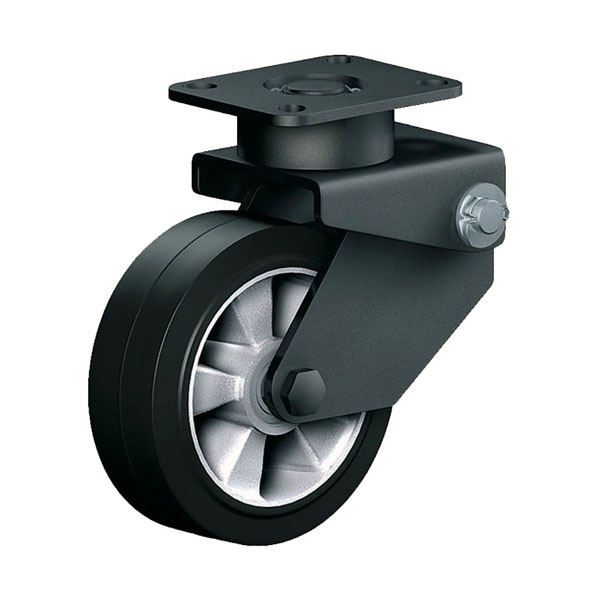

Gefederte Rollen Serie MFA, Rad E

 PDF Produktblatt

max 260 kg
-20 °C - +70 °C
100-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

hoher Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest
korrosionsbeständig
spurfrei in grau

Anwendungen

Bühnenausrüstung
Dekorationswagen

Material

Laufbelag: Elastik-Vollgummireifen, schwarz, 73±5 Shore A, aufvulkanisiert
Felge: Spritzguss-Aluminiumlegierung

Material Gabel

Transportlenkgehäuse gefedert, Ausführung: schwarz lackiert, zweifaches Kugellager, Polyurethan-Federelement, Schwinghebel auf Bronzebuchsen

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

36 von 36 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Vorspannkraft daN	max.Federweg mm	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm

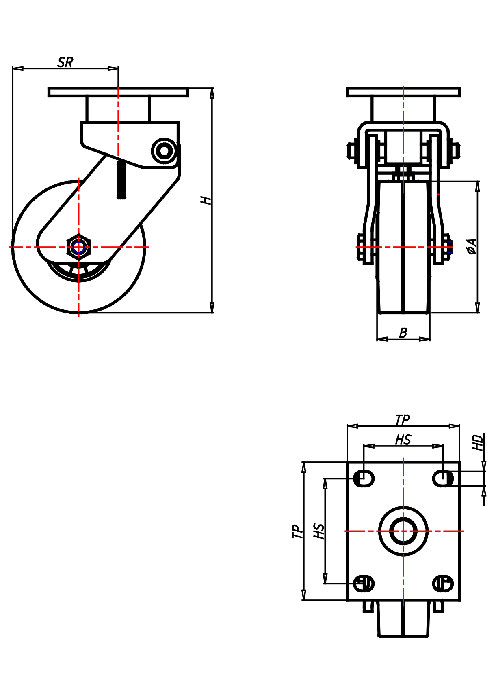

MFA 100 EK	Lenkrolle	100x40	130	40	25	171	105x85	80x60	11	82
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 130 Vorspannkraft daN 40 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

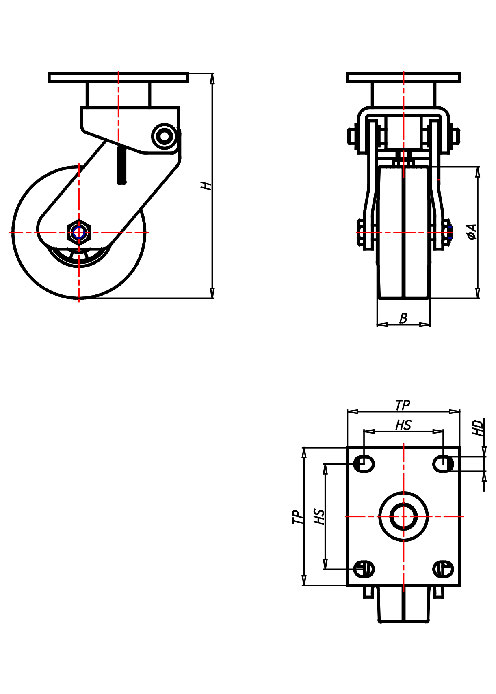

MFFA 100 EK	Bockrolle	100x40	130	40	25	171	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 130 Vorspannkraft daN 40 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
MFA 100 EB	Lenkrolle	100x40	130	40	25	171	105x85	80x60	11	82
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 130 Vorspannkraft daN 40 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 82 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 100 EB	Bockrolle	100x40	130	40	25	171	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 130 Vorspannkraft daN 40 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt
MFB 100 EK	Lenkrolle	100x40	150	50	25	171	105x85	80x60	11	82
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 100 EK	Bockrolle	100x40	150	50	25	171	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
MFB 100 EB	Lenkrolle	100x40	150	50	25	171	105x85	80x60	11	82
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 82 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 100 EB	Bockrolle	100x40	150	50	25	171	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt
MFC 100 EK	Lenkrolle	100x40	150	50	25	171	135x110	105x80	13	82
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFC 100 EK	Bockrolle	100x40	150	50	25	171	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
MFC 100 EB	Lenkrolle	100x40	150	50	25	171	135x110	105x80	13	82
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 82 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFC 100 EB	Bockrolle	100x40	150	50	25	171	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 150 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt
MFA 125 LEK	Lenkrolle	125x40	180	90	25	207	105x85	80x60	11	97
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 97 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 125 LEK	Bockrolle	125x40	180	90	25	207	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
MFA 125 LEB	Lenkrolle	125x40	180	90	25	207	105x85	80x60	11	97
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 97 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 125 LEB	Bockrolle	125x40	180	90	25	207	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt
MFB 125 LEK	Lenkrolle	125x40	180	90	25	207	135x110	105x80	13	97
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 97 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 125 LEK	Bockrolle	125x40	180	90	25	207	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
MFB 125 LEB	Lenkrolle	125x40	180	90	25	207	135x110	105x80	13	97
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 97 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 125 LEB	Bockrolle	125x40	180	90	25	207	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 180 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt
MFA 125 EK	Lenkrolle	125x50	200	90	25	207	105x80	80x60	11	98
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 98 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 125 EK	Bockrolle	125x50	200	90	25	207	105x80	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
MFA 125 EB	Lenkrolle	125x50	200	90	25	207	105x80	80x60	11	98
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 98 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 125 EB	Bockrolle	125x50	200	90	25	207	105x80	80x60	11
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt
MFB 125 EK	Lenkrolle	125x50	200	90	25	207	135x110	105x80	13	96
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 96 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 125 EK	Bockrolle	125x50	200	90	25	207	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
MFB 125 EB	Lenkrolle	125x50	200	90	25	207	135x110	105x80	13	96
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 96 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 125 EB	Bockrolle	125x50	200	90	25	207	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt
MFA 160 EK	Lenkrolle	160x50	220	90	28	238	135x110	105x80	13	126
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 220 Vorspannkraft daN 90 max.Federweg mm 28 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 126 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 160 EK	Bockrolle	160x50	220	90	28	238	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 220 Vorspannkraft daN 90 max.Federweg mm 28 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
MFA 160 EB	Lenkrolle	160x50	220	90	28	238	135x110	105x80	13	126
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 220 Vorspannkraft daN 90 max.Federweg mm 28 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 126 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 160 EB	Bockrolle	160x50	220	90	28	238	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 220 Vorspannkraft daN 90 max.Federweg mm 28 Bauhöhe H mm 238 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt
MFA 200 EK	Lenkrolle	200x50	260	85	32	274	135x110	105x80	13	159
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 260 Vorspannkraft daN 85 max.Federweg mm 32 Bauhöhe H mm 274 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 200 EK	Bockrolle	200x50	260	85	32	274	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 260 Vorspannkraft daN 85 max.Federweg mm 32 Bauhöhe H mm 274 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
MFA 200 EB	Lenkrolle	200x50	260	85	32	274	135x110	105x80	13	159
Gefederte Rollen Serie MFA, Rad E Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 260 Vorspannkraft daN 85 max.Federweg mm 32 Bauhöhe H mm 274 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 200 EB	Bockrolle	200x50	260	85	32	274	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad E Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 260 Vorspannkraft daN 85 max.Federweg mm 32 Bauhöhe H mm 274 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt

Passendes Zubehör

Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
