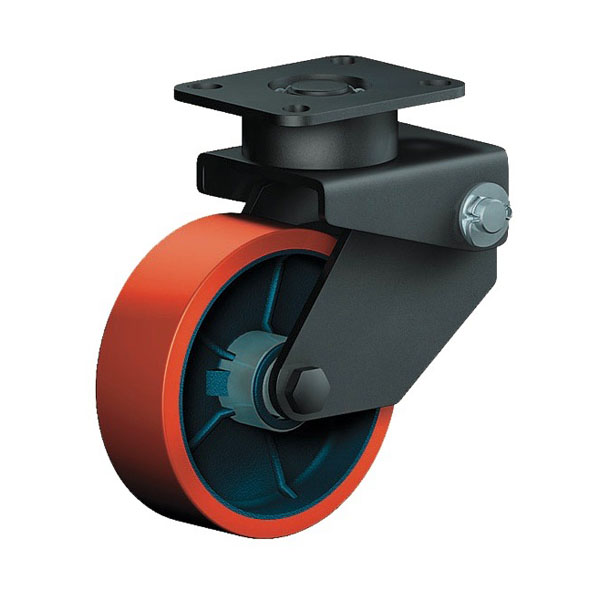

Gefederte Rollen Serie MFA, Rad Z

 PDF Produktblatt

max 260 kg
-30 °C - +80 °C
100-200 mm

++

Leicht lenkend
++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Bühnenausrüstung
Dekorationswagen

Material

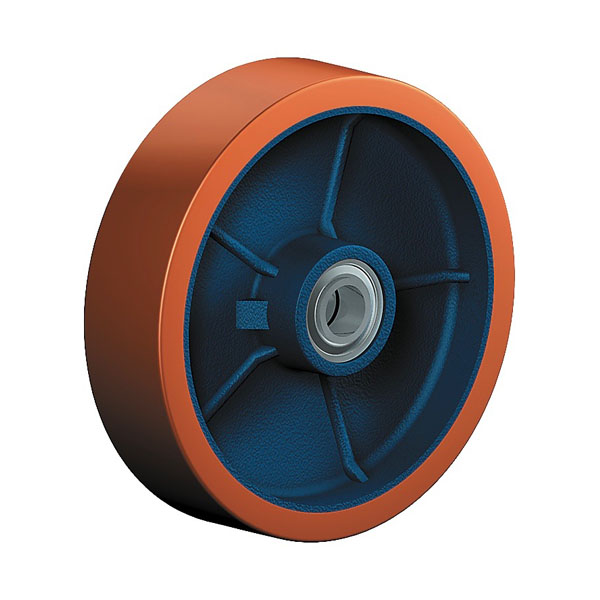

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

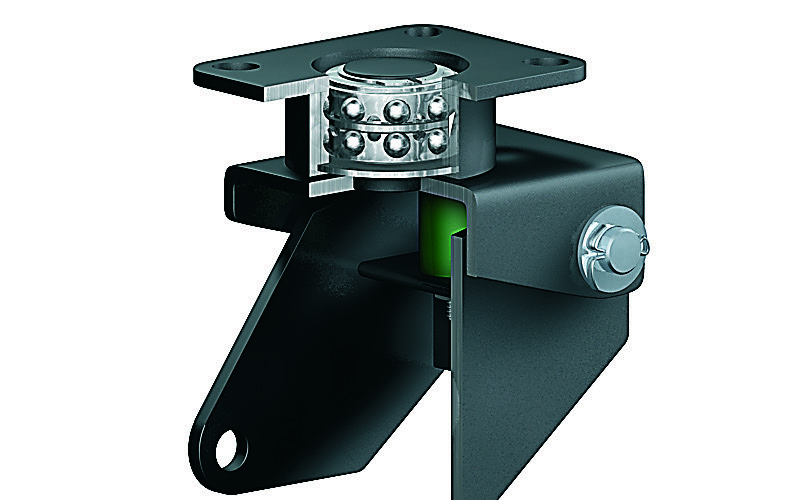

Transportlenkgehäuse gefedert, Ausführung: schwarz lackiert, zweifaches Kugellager, Polyurethan-Federelement, Schwinghebel auf Bronzebuchsen

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

14 von 14 Artikeln dieser Serie werden angezeigt.

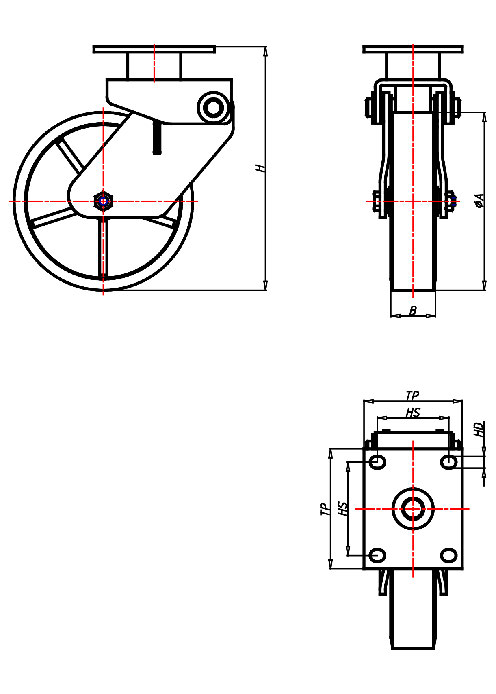

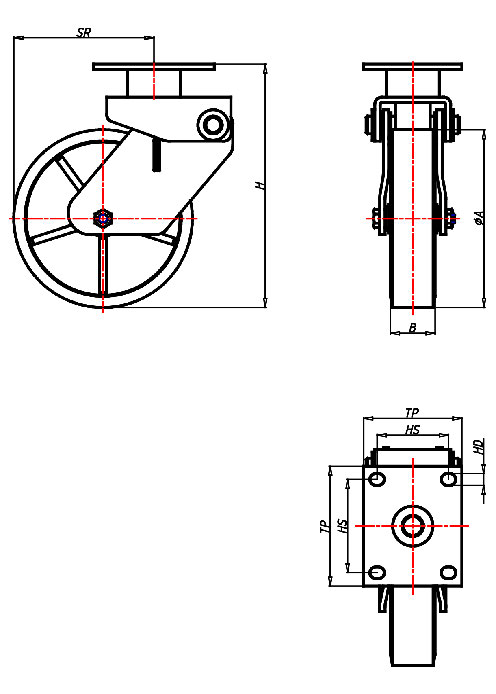

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Vorspannkraft daN	max.Federweg mm	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
MFA 101 ZK	Lenkrolle	100x40	130	40	25	171	105x85	80x60	11	82
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 130 Vorspannkraft daN 40 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 101 ZK	Bockrolle	100x40	130	40	25	171	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 130 Vorspannkraft daN 40 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFB 101 ZK	Lenkrolle	100x40	170	50	25	171	105x85	80x60	11	82
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 170 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 101 ZK	Bockrolle	100x40	170	50	25	171	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 170 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFC 101 ZK	Lenkrolle	100x40	170	50	25	171	135x110	105x80	13	82
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 170 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 82 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFC 101 ZK	Bockrolle	100x40	170	50	25	171	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 170 Vorspannkraft daN 50 max.Federweg mm 25 Bauhöhe H mm 171 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFA 125 ZK	Lenkrolle	125x30	200	90	25	207	105x85	80x60	11	96
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 96 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 125 ZK	Bockrolle	125x30	200	90	25	207	105x85	80x60	11
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFB 125 ZK	Lenkrolle	125x30	200	90	25	207	135x110	105x80	13	96
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 96 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFB 125 ZK	Bockrolle	125x30	200	90	25	207	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Vorspannkraft daN 90 max.Federweg mm 25 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFA 150 ZK	Lenkrolle	150x40	220	90	28	233	135x110	105x80	13	120
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 220 Vorspannkraft daN 90 max.Federweg mm 28 Bauhöhe H mm 233 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 120 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 150 ZK	Bockrolle	150x40	220	90	28	233	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 220 Vorspannkraft daN 90 max.Federweg mm 28 Bauhöhe H mm 233 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFA 200 ZK	Lenkrolle	200x50	260	85	32	274	135x110	105x80	13	159
Gefederte Rollen Serie MFA, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 260 Vorspannkraft daN 85 max.Federweg mm 32 Bauhöhe H mm 274 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
MFFA 200 ZK	Bockrolle	200x50	260	85	32	274	135x110	105x80	13
Gefederte Rollen Serie MFA, Rad Z Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 260 Vorspannkraft daN 85 max.Federweg mm 32 Bauhöhe H mm 274 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
