Edelstahlrollen Serie IN, Rad DG

 PDF Produktblatt

max 230 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

spurfrei - bodenschonend
ausgezeichneter Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest

Anwendungen

Transportwagen
Nassbereich

Material

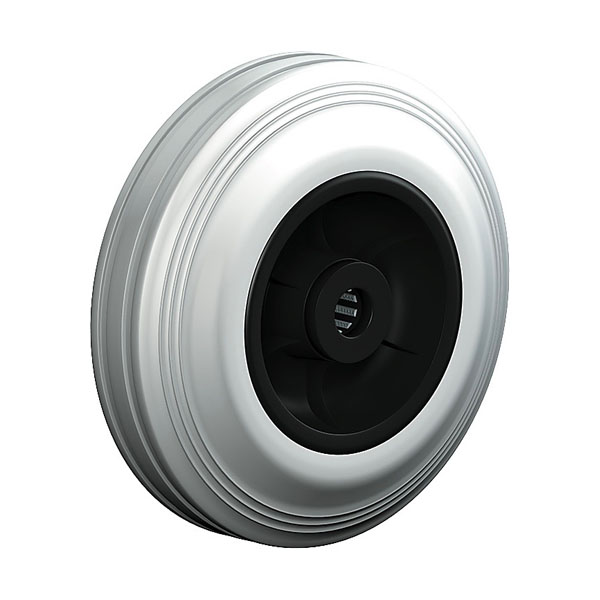

Laufbelag: Elastik-Vollgummireifen, grau,75±5 Shore A
Felge: Radkörper aus hochwertigem schwarzen Kunststoff

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse mit Platte zweifaches Kugellager - verschraubt, mit Staubschutzring, Radachse verschraubt - gesichert, Totalfeststeller nachstellbar

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

36 von 36 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
IN 80 DGBX	Lenkrolle	80x30	55	100	105x85	80x60	9	81
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 81 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 80 DGBX	Lenkrolle mit Totalfeststeller	80x30	55	100	105x85	80x60	9	115
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 115 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 80 DGBX	Bockrolle	80x30	55	100	105x85	80x60	9
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 80 DG	Lenkrolle	80x30	55	100	105x85	80x60	9	81
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 81 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 80 DG	Lenkrolle mit Totalfeststeller	80x30	55	100	105x85	80x60	9	115
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 115 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 80 DG	Bockrolle	80x30	55	100	105x85	80x60	9
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INV 100 DGBX	Lenkrolle	100x30	85	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVT 100 DGBX	Lenkrolle mit Totalfeststeller	100x30	85	125	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVF 100 DGBX	Bockrolle	100x30	85	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 100 DGBX	Lenkrolle	100x30	85	125	105x85	80x60	11	101
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 100 DGBX	Lenkrolle mit Totalfeststeller	100x30	85	125	105x85	80x60	11	120
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Störkreisradius SR mm 120 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 100 DGBX	Bockrolle	100x30	85	125	105x85	80x60	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INV 100 DG	Lenkrolle	100x30	85	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVT 100 DG	Lenkrolle mit Totalfeststeller	100x30	85	125	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVF 100 DG	Bockrolle	100x30	85	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 100 DG	Lenkrolle	100x30	85	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 100 DG	Lenkrolle mit Totalfeststeller	100x30	85	125	135x110	105x80	11	120
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 120 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 100 DG	Bockrolle	100x30	85	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 150 DGBX	Lenkrolle	150x40	150	180	135x110	105x80	11	127
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 127 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 150 DGBX	Lenkrolle mit Totalfeststeller	150x40	150	180	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 150 DGBX	Bockrolle	150x40	150	180	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 150 DG	Lenkrolle	150x40	150	180	135x110	105x80	11	127
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 127 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 150 DG	Lenkrolle mit Totalfeststeller	150x40	150	180	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 150 DG	Bockrolle	150x40	150	180	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 160 DGBX	Lenkrolle	160x40	160	185	135x110	105x80	11	132
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 160 DGBX	Lenkrolle mit Totalfeststeller	160x40	160	185	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 160 DGBX	Bockrolle	160x40	160	185	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 160 DG	Lenkrolle	160x40	160	185	135x110	105x80	11	132
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 160 DG	Lenkrolle mit Totalfeststeller	160x40	160	185	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 160 DG	Bockrolle	160x40	160	185	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 185 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 200 DGBX	Lenkrolle	200x50	230	230	135x110	105x80	11	162
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 162 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 200 DGBX	Lenkrolle mit Totalfeststeller	200x50	230	230	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 200 DGBX	Bockrolle	200x50	230	230	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 200 DG	Lenkrolle	200x50	230	230	135x110	105x80	11	162
Edelstahlrollen Serie IN, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 162 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 200 DG	Lenkrolle mit Totalfeststeller	200x50	230	230	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 200 DG	Bockrolle	200x50	230	230	135x110	105x80	11
Edelstahlrollen Serie IN, Rad DG Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube Edelstahl M10x20 mm
Art.Nr. M 10X20 INOX

Edelstahl
Edelstahl V2A
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
