Edelstahlrollen Serie IN, Rad AL

 PDF Produktblatt

max 400 kg
-30 °C - +80 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

geringer Rollwiderstand
abrieb- und reißfest
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Nassbereich

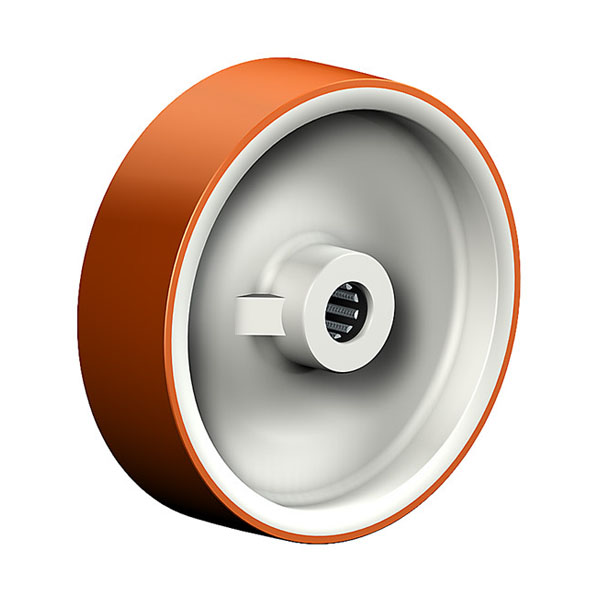

Material

Laufbelag: Spritzguss-Polyurethan, 58±3 Shore D
Felge: Polyamid 6 – 1. Wahl

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse mit Platte zweifaches Kugellager - verschraubt, mit Staubschutzring, Radachse verschraubt - gesichert, Totalfeststeller nachstellbar

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

36 von 36 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
IN 80 ALBX	Lenkrolle	80x25	100	100	105x85	80x60	9	81
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 100 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 81 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 80 ALBX	Lenkrolle mit Totalfeststeller	80x25	100	100	105x85	80x60	9	115
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 100 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 115 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 80 ALBX	Bockrolle	80x25	100	100	105x85	80x60	9
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 100 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 80 AL	Lenkrolle	80x25	100	100	105x85	80x60	9	81
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 100 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 81 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 80 AL	Lenkrolle mit Totalfeststeller	80x25	100	100	105x85	80x60	9	115
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 100 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 115 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 80 AL	Bockrolle	80x25	100	100	105x85	80x60	9
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 80x25 Technische Daten Tragkraft kg 100 Bauhöhe H mm 100 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INV 100 ALBX	Lenkrolle	100x30	125	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVT 100 ALBX	Lenkrolle mit Totalfeststeller	100x30	125	125	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVF 100 ALBX	Bockrolle	100x30	125	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 100 ALBX	Lenkrolle	100x30	125	125	105x85	80x60	9	96
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 96 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 100 ALBX	Lenkrolle mit Totalfeststeller	100x30	125	125	105x85	80x60	9	120
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 120 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 100 ALBX	Bockrolle	100x30	125	125	105x85	80x60	9
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INV 100 AL	Lenkrolle	100x30	125	125	135x110	105x80	11	101
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVT 100 AL	Lenkrolle mit Totalfeststeller	100x30	125	125	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INVF 100 AL	Bockrolle	100x30	125	125	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 100 AL	Lenkrolle	100x30	125	125	105x85	80x60	9	96
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 96 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 100 AL	Lenkrolle mit Totalfeststeller	100x30	125	125	105x85	80x60	9	120
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 120 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 100 AL	Bockrolle	100x30	125	125	105x85	80x60	9
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 125 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 125 ALBX	Lenkrolle	125x30	125	155	135x110	105x80	11	113
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 125 ALBX	Lenkrolle mit Totalfeststeller	125x30	125	155	135x110	105x80	11	155
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 155 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 125 ALBX	Bockrolle	125x30	125	155	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 125 AL	Lenkrolle	125x30	125	155	135x110	105x80	11	113
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 125 AL	Lenkrolle mit Totalfeststeller	125x30	125	155	135x110	105x80	11	155
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 155 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 125 AL	Bockrolle	125x30	125	155	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 125 Bauhöhe H mm 155 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 150 ALBX	Lenkrolle	150x40	250	180	135x110	105x80	11	127
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 127 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 150 ALBX	Lenkrolle mit Totalfeststeller	150x40	250	180	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 150 ALBX	Bockrolle	150x40	250	180	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 150 AL	Lenkrolle	150x40	250	180	135x110	105x80	11	127
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 127 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 150 AL	Lenkrolle mit Totalfeststeller	150x40	250	180	135x110	105x80	11	150
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 150 AL	Bockrolle	150x40	250	180	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 180 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
IN 200 ALBX	Lenkrolle	200x50	400	230	135x110	105x80	11	162
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 162 Radlagerung Rollenlager
INT 200 ALBX	Lenkrolle mit Totalfeststeller	200x50	250	230	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 250 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Rollenlager
INF 200 ALBX	Bockrolle	200x50	400	230	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager
IN 200 AL	Lenkrolle	200x50	400	230	135x110	105x80	11	162
Edelstahlrollen Serie IN, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 162 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INT 200 AL	Lenkrolle mit Totalfeststeller	200x50	250	230	135x110	105x80	11	190
Edelstahlrollen Serie IN, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 250 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 190 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
INF 200 AL	Bockrolle	200x50	400	230	135x110	105x80	11
Edelstahlrollen Serie IN, Rad AL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 230 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube Edelstahl M10x20 mm
Art.Nr. M 10X20 INOX

Edelstahl
Edelstahl V2A
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
