Apparaterollen Serie 330Z, Rad EL

 PDF Produktblatt

max 110 kg
-20 °C - +60 °C
100-150 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

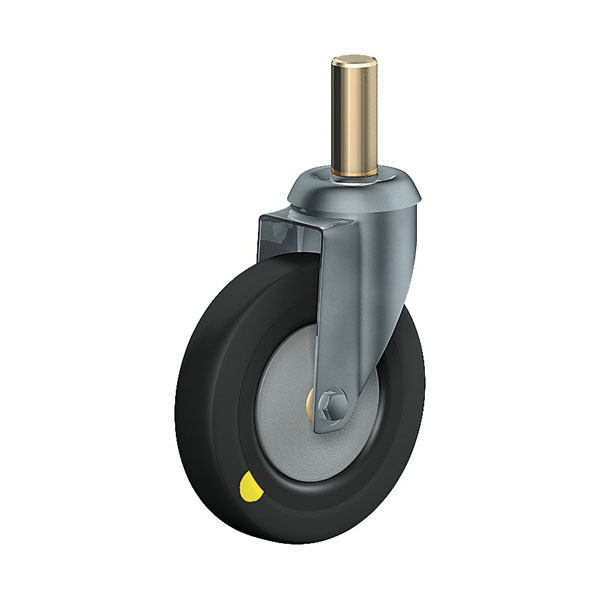

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

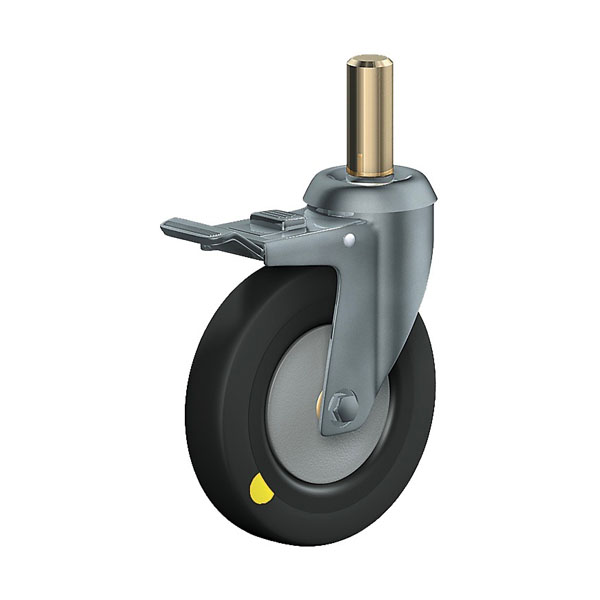

Mit Richtungsfeststeller

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
großer Fahrkomfort
beständig gegen verdünnte Säuren

Anwendungen

Tablettwagen
Laboreinrichtungen
Küchenausstattung
Zimmerservicewagen
Instrumentenständer
Metalltechnik
Tischlerei Holzbau
Werkstätten
Gesundheitsberufe
Schulmöbel

Material

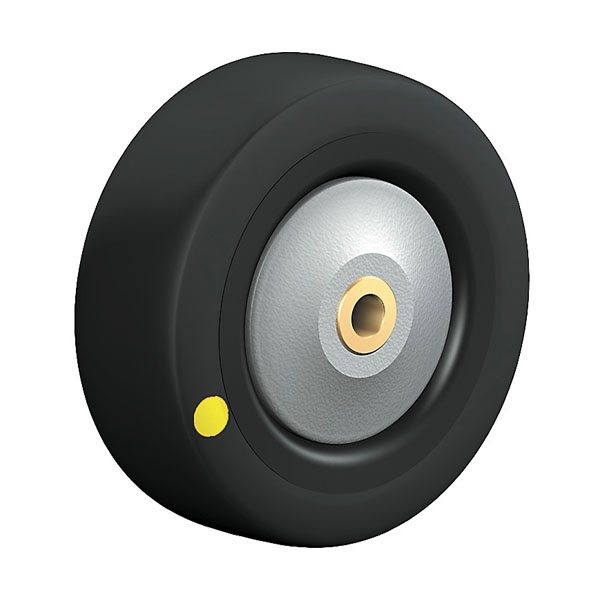

Lauffläche: Vollgummi elektrisch leitfähig, elektrisch leitfähig, Durchgangswiderstand <10⁴Ω
Polyamid 6 Felge elektrisch leitfähig, Durchgangswiderstand <10⁴Ω

Material Gabel

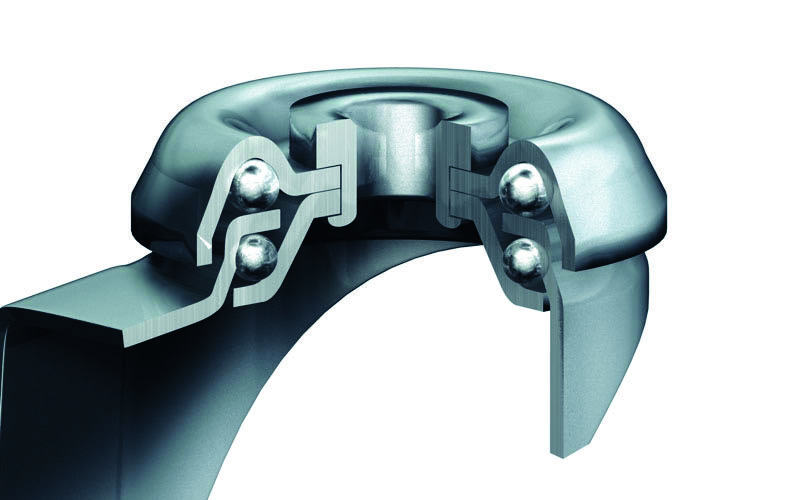

Ausführung: verzinkt-chromatiert, großes zweifaches Kugellager - Ø 57 mm, Zapfen vernietet, Radachse verschraubt und gesichert, Total-/Richtungsfeststeller - Feder aus Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

9 von 9 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Zapfen mm	Querbohrung mm	Störkreisradius SR mm

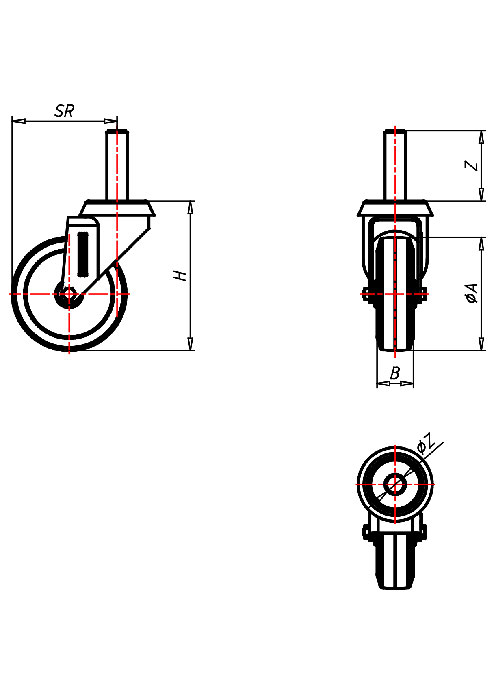

330 Z18 102 ELK	Lenkrolle	100x32	90	132	18x62	M8 auf 30	93
Apparaterollen Serie 330Z, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 90 Bauhöhe H mm 132 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 93 Radlagerung Kugellager PDF Datenblatt

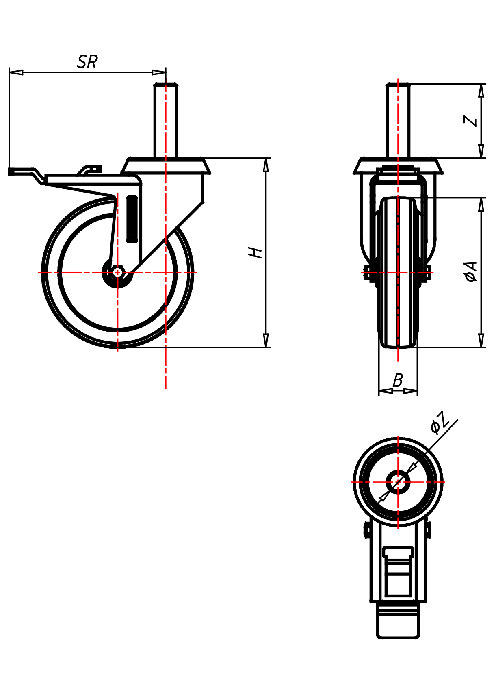

331 Z18 102 ELK	Lenkrolle mit Totalfeststeller	100x32	90	132	18x62	M8 auf 30	118
Apparaterollen Serie 330Z, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 90 Bauhöhe H mm 132 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 118 Radlagerung Kugellager PDF Datenblatt
337 Z18 102 ELK	Lenkrolle mit Richtungsfeststeller	100x32	90	132	18x62	M8 auf 30	118
Apparaterollen Serie 330Z, Rad EL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 90 Bauhöhe H mm 132 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 118 Radlagerung Kugellager PDF Datenblatt
330 Z18 127 ELK	Lenkrolle	125x32	100	158	18x62	M8 auf 30	104
Apparaterollen Serie 330Z, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 158 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt
331 Z18 127 ELK	Lenkrolle mit Totalfeststeller	125x32	100	158	18x62	M8 auf 30	130
Apparaterollen Serie 330Z, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 158 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt
337 Z18 127 ELK	Lenkrolle mit Richtungsfeststeller	125x32	100	158	18x62	M8 auf 30	130
Apparaterollen Serie 330Z, Rad EL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 100 Bauhöhe H mm 158 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt
330 Z18 150 ELK	Lenkrolle	150x32	110	187	18x62	M8 auf 30	121
Apparaterollen Serie 330Z, Rad EL Lenkrolle Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 110 Bauhöhe H mm 187 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 121 Radlagerung Kugellager PDF Datenblatt
331 Z18 150 ELK	Lenkrolle mit Totalfeststeller	150x32	110	187	18x62	M8 auf 30	121
Apparaterollen Serie 330Z, Rad EL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 110 Bauhöhe H mm 187 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 121 Radlagerung Kugellager PDF Datenblatt
337 Z18 150 ELK	Lenkrolle mit Richtungsfeststeller	150x32	110	187	18x62	M8 auf 30	121
Apparaterollen Serie 330Z, Rad EL Lenkrolle mit Richtungsfeststeller Rad-∅ x Breite [mm]: 150x32 Technische Daten Tragkraft kg 110 Bauhöhe H mm 187 Zapfen mm 18x62 Querbohrung mm M8 auf 30 Störkreisradius SR mm 121 Radlagerung Kugellager PDF Datenblatt
