Edelstahlrollen Serie QX, Rad PE

 PDF Produktblatt

max 1300 kg
-30 °C - +80 °C
125-200 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

für extra schwere Lasten
leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Nassbereich

Material

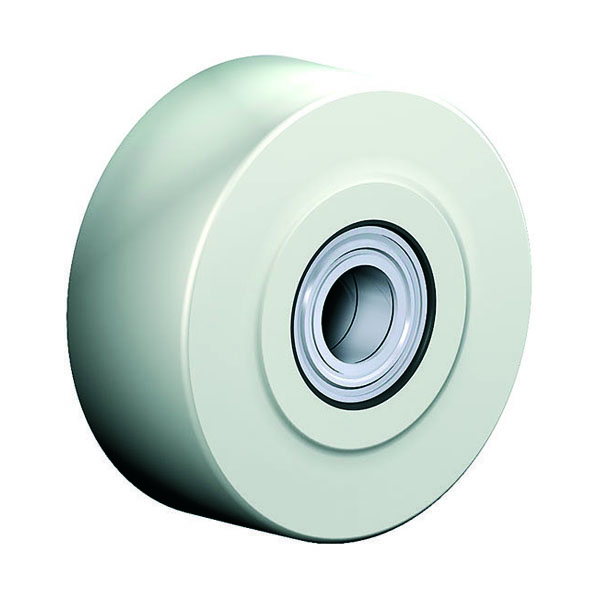

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse aus Edelstahl AISI 304, zweifaches Kugellager, sehr starker Zentralbolzen, Radachse verschraubt, Totalfeststeller nachstellbar

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

9 von 9 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
QX 125 PEK	Lenkrolle	125x40	1300	177	140x110	105x80	12,5	110
Edelstahlrollen Serie QX, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 177 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 110 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QXT 125 PEK	Lenkrolle mit Totalfeststeller	125x40	1300	177	140x110	105x80	12,5	125
Edelstahlrollen Serie QX, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 177 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QXF 125 PEK	Bockrolle	125x40	1300	177	140x110	105x80	12,5
Edelstahlrollen Serie QX, Rad PE Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 177 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QX 151 PEK	Lenkrolle	150x55	1300	211	140x110	105x80	12,5	130
Edelstahlrollen Serie QX, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 150x55 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 211 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QXT 151 PEK	Lenkrolle mit Totalfeststeller	150x55	1300	211	140x110	105x80	12,5	130
Edelstahlrollen Serie QX, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x55 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 211 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 130 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QXF 151 PEK	Bockrolle	150x55	1300	211	140x110	105x80	10,5
Edelstahlrollen Serie QX, Rad PE Bockrolle Rad-∅ x Breite [mm]: 150x55 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 211 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QX 200 PEK	Lenkrolle	200x55	1300	250	140x110	105x80	12,5	160
Edelstahlrollen Serie QX, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 200x55 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 250 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 160 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QXT 200 PEK	Lenkrolle mit Totalfeststeller	200x55	1300	250	140x110	105x80	12,5	160
Edelstahlrollen Serie QX, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x55 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 250 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 160 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
QXF 200 PEK	Bockrolle	200x55	1300	250	140x110	105x80	12,5
Edelstahlrollen Serie QX, Rad PE Bockrolle Rad-∅ x Breite [mm]: 200x55 Technische Daten Tragkraft kg 1300 Bauhöhe H mm 250 Plattengröße TP mm 140x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M12x25 mm
Art.Nr. M 12X25 INOX

Edelstahl
Edelstahl V2A
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
