Edelstahlrollen Serie XD, Rad DG

 PDF Produktblatt

max 230 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

spurfrei - bodenschonend
ausgezeichneter Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest

Anwendungen

Transportwagen
Nassbereich
Mechatronik

Material

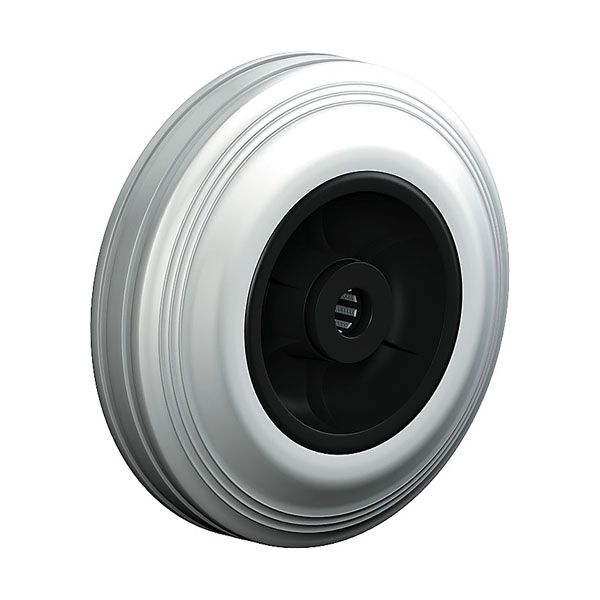

Laufbelag: Elastik-Vollgummireifen, grau,75±5 Shore A
Felge: Radkörper aus hochwertigem schwarzen Kunststoff

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse aus AISI 304, Kugeln aus AISI 420, zweifaches Kugellager – vernietet, mit Staubschutzring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

40 von 40 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
XD 80 DGBX	Lenkrolle	80x30	55	106	102x83	80x60	9	75
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 75 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 80 DGBX	Lenkrolle mit Totalfeststeller	80x30	55	106	102x83	80x60	9	108
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 80 DGBX	Bockrolle	80x30	55	106	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 80 DG	Lenkrolle	80x30	55	106	102x83	80x60	9	75
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 75 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 80 DG	Lenkrolle mit Totalfeststeller	80x30	55	106	102x83	80x60	9	108
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt
XF 80 DG	Bockrolle	80x30	55	106	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 100 DGBX	Lenkrolle	100x30	85	128	102x83	80x60	9	88
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 100 DGBX	Lenkrolle mit Totalfeststeller	100x30	85	128	102x83	80x60	9	108
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 100 DGBX	Bockrolle	100x30	85	128	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 100 DG	Lenkrolle	100x30	85	128	102x83	80x60	9	88
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 100 DG	Lenkrolle mit Totalfeststeller	100x30	85	128	102x83	80x60	9	108
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 100 DG	Bockrolle	100x30	85	128	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 125 DGBX	Lenkrolle	125x38	110	154	102x83	80x60	9	104
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 125 DGBX	Lenkrolle mit Totalfeststeller	125x38	110	154	102x83	80x60	9	108
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 125 DGBX	Bockrolle	125x38	110	154	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 125 DG	Lenkrolle	125x38	110	154	102x83	80x60	9	104
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 125 DG	Lenkrolle mit Totalfeststeller	125x38	110	154	102x83	80x60	9	108
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 125 DG	Bockrolle	125x38	110	154	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 150 DGBX	Lenkrolle	150x40	150	181	135x110	105x80	11	128
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 150 DGBX	Lenkrolle mit Totalfeststeller	150x40	150	181	135x110	105x80	11	140
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 150 DGBX	Bockrolle	150x40	150	181	135x110	105x80	11
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XL 150 DGBX	Lenkrolle	150x40	150	181	102x83	80x60	9	128
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XLT 150 DGBX	Lenkrolle mit Totalfeststeller	150x40	150	181	102x83	80x60	9	140
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XLF 150 DGBX	Bockrolle	150x40	150	181	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 150 DG	Lenkrolle	150x40	150	181	135x110	105x80	11	128
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 150 DG	Lenkrolle mit Totalfeststeller	150x40	150	181	135x110	105x80	11	140
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 150 DG	Bockrolle	150x40	150	181	135x110	105x80	11
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XL 150 DG	Lenkrolle	150x40	150	181	102x83	80x60	9	128
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XLT 150 DG	Lenkrolle mit Totalfeststeller	150x40	150	181	102x83	80x60	9	140
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XLF 150 DG	Bockrolle	150x40	150	181	102x83	80x60	9
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 160 DGBX	Lenkrolle	160x40	160	191	135x110	105x80	11	133
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 133 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 160 DGBX	Bockrolle	160x40	160	191	135x110	105x80	11
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 160 DG	Lenkrolle	160x40	160	191	135x110	105x80	11	133
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 133 Radlagerung Polyamid-Gleitlager PDF Datenblatt
XF 160 DG	Bockrolle	160x40	160	191	135x110	105x80	11
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 160 Bauhöhe H mm 191 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt
XD 200 DGBX	Lenkrolle	200x50	230	240	135x110	105x80	11	161
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 200 DGBX	Lenkrolle mit Totalfeststeller	200x50	230	240	135x110	105x80	11	168
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 200 DGBX	Bockrolle	200x50	230	240	135x110	105x80	11
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XD 200 DG	Lenkrolle	200x50	230	240	135x110	105x80	11	161
Edelstahlrollen Serie XD, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 200 DG	Lenkrolle mit Totalfeststeller	200x50	230	240	135x110	105x80	11	168
Edelstahlrollen Serie XD, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 200 DG	Bockrolle	200x50	230	240	135x110	105x80	11
Edelstahlrollen Serie XD, Rad DG Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube Edelstahl M10x20 mm
Art.Nr. M 10X20 INOX

Edelstahl
Edelstahl V2A
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
