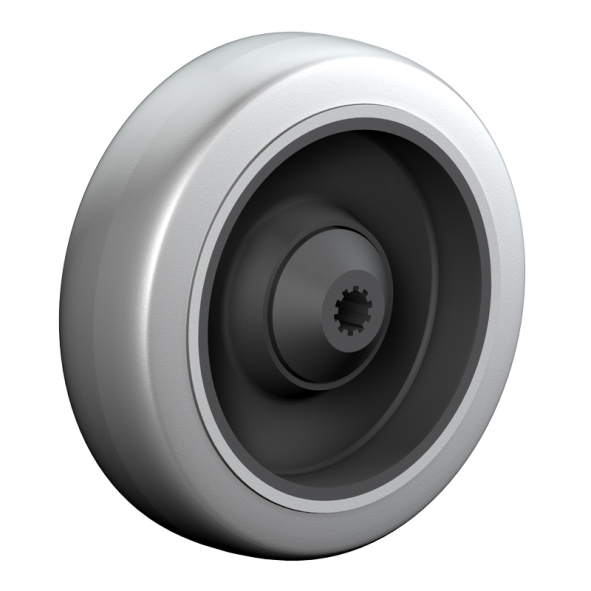

Edelstahlrollen Serie XD, Rad PF

 PDF Produktblatt

max 150 kg
-20 °C - +80 °C
80-125 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

Edelstahlrollen, Lenkrollen und Bockrollen aus AISI 304 mit grauem Performa-Rad. Geräuscharm, spurfrei, bodenschonend und chemikalienbeständig – ideal für Küchen, Müllbehälter, Transportwagen und Nassbereiche. Ø 80–125 mm, Tragkraft bis 150 kg.
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Küchenausstattung
Müllbehälter

Material

Laufbelag: Performa, grau,65±5 Shore A
Felge: Polyamid 6 – 1. Wahl

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse aus AISI 304, Kugeln aus AISI 420, zweifaches Kugellager – vernietet, mit Staubschutzring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

9 von 9 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
XD 80 PFKX	Lenkrolle	80x32	120	106	102x83	80x60	9	75	33,00
Edelstahlrollen Serie XD, Rad PF Lenkrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 75 Radlagerung INOX-Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 80 PFKX	Lenkrolle mit Totalfeststeller	80x30	120	106	102x83	80x60	9	108	46,40
Edelstahlrollen Serie XD, Rad PF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung INOX-Kugellager 3D CAD Pläne im Cardenas Kundenportal
XF 80 PFKX	Bockrolle	80x30	120	106	102x83	80x60	9		22,30
Edelstahlrollen Serie XD, Rad PF Bockrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung INOX-Kugellager 3D CAD Pläne im Cardenas Kundenportal
XD 100 PFKX	Lenkrolle	100x32	120	128	102x83	80x60	9	87	40,60
Edelstahlrollen Serie XD, Rad PF Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 87 Radlagerung INOX-Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 100 PFKX	Lenkrolle mit Totalfeststeller	100x32	120	128	102x83	80x60	9	108	54,10
Edelstahlrollen Serie XD, Rad PF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung INOX-Kugellager 3D CAD Pläne im Cardenas Kundenportal
XF 100 PFKX	Bockrolle	100x32	120	106	102x83	80x60	9		23,90
Edelstahlrollen Serie XD, Rad PF Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung INOX-Kugellager 3D CAD Pläne im Cardenas Kundenportal
XD 125 PFKX	Lenkrolle	125x32	150	154	102x83	80x60	9	104	46,20
Edelstahlrollen Serie XD, Rad PF Lenkrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung INOX-Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XDT 125 PFKX	Lenkrolle mit Totalfeststeller	125x32	150	154	102x83	80x60	9	108	59,60
Edelstahlrollen Serie XD, Rad PF Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung INOX-Kugellager 3D CAD Pläne im Cardenas Kundenportal
XF 125 PFKX	Bockrolle	125x32	150	106	102x83	80x60	9		36,10
Edelstahlrollen Serie XD, Rad PF Bockrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 150 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung INOX-Kugellager 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € 0,30/Stk., exkl. Versandkosten
