Edelstahlrollen Serie XR, Rad DG

 PDF Produktblatt

max 230 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

spurfrei - bodenschonend
ausgezeichneter Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest

Anwendungen

Nassbereich
Mechatronik

Material

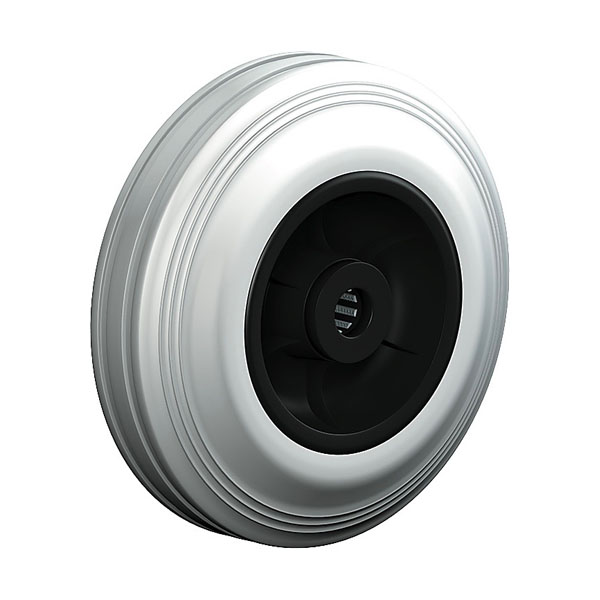

Laufbelag: Elastik-Vollgummireifen, grau,75±5 Shore A
Felge: Radkörper aus hochwertigem schwarzen Kunststoff

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse mit Rückenloch aus AISI 304, Kugeln aus AISI 420, zweifaches Kugellager – vernietet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

20 von 20 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm
XR 80 DGBX	Lenkrolle	80x30	55	106	12,5	75
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 80 DGBX	Lenkrolle mit Totalfeststeller	80x30	55	106	12,5	108
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 80 DG	Lenkrolle	80x30	55	106	12,5	75
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 80 DG	Lenkrolle mit Totalfeststeller	80x30	55	106	12,5	108
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 55 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt
XR 100 DGBX	Lenkrolle	100x30	85	128	12,5	88
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 100 DGBX	Lenkrolle mit Totalfeststeller	100x30	85	128	12,5	108
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 100 DG	Lenkrolle	100x30	85	128	12,5	88
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 100 DG	Lenkrolle mit Totalfeststeller	100x30	85	128	12,5	108
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 85 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 125 DGBX	Lenkrolle	125x38	110	154	12,5	104
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 125 DGBX	Lenkrolle mit Totalfeststeller	125x38	110	154	12,5	108
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 125 DG	Lenkrolle	125x38	110	154	12,5	104
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 125 DG	Lenkrolle mit Totalfeststeller	125x38	110	154	12,5	108
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 110 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 150 DGBX	Lenkrolle	150x40	150	181	12,5	128
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 150 DGBX	Lenkrolle mit Totalfeststeller	150x40	150	181	12,5	140
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 150 DG	Lenkrolle	150x40	150	181	12,5	128
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 150 DG	Lenkrolle mit Totalfeststeller	150x40	150	181	12,5	140
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 150 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 200 DGBX	Lenkrolle	200x50	230	240	12,5	161
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 200 DGBX	Lenkrolle mit Totalfeststeller	200x50	230	240	12,5	168
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 200 DG	Lenkrolle	200x50	230	240	12,5	161
Edelstahlrollen Serie XR, Rad DG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 200 DG	Lenkrolle mit Totalfeststeller	200x50	230	240	12,5	168
Edelstahlrollen Serie XR, Rad DG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 230 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gewinde Edelstahl M10
Art.Nr. GEWINDE X M10 I

Edelstahl
Edelstahl AISI 304
M10x25

Menge € /Stk., exkl. Versandkosten
Gewinde Edelstahl M12
Art.Nr. GEWINDE X M12 II

Edelstahl
Edelstahl AISI 304
M12x25

Menge € /Stk., exkl. Versandkosten
Gewinde Edelstahl M14
Art.Nr. GEWINDE X M14 I

Edelstahl
Edelstahl AISI 304
M14x30

Menge € /Stk., exkl. Versandkosten
Gewinde Edelstahl M16
Art.Nr. GEWINDE X M16 I

Edelstahl
Edelstahl AISI 304
M16x30

Menge € /Stk., exkl. Versandkosten
Montagezapfen Edelstahl 20x50
Art.Nr. ZAPFEN 20X50

Rundrohr
Edelstahl V2A
20x50

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
