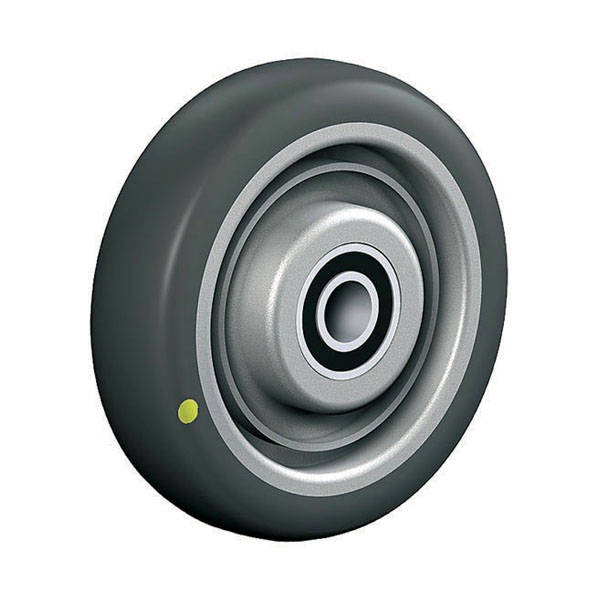

Edelstahlrollen Serie XR, Rad AEL

 PDF Produktblatt

max 300 kg
-20 °C - +70 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Nassbereich
Mechatronik

Material

Laufbelag: Polyurethan, 90±3 Shore A Elektrisch leitfähig <10⁴Ω
Felge: Polyamid 6 – 1. Wahl

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse mit Rückenloch aus AISI 304, Kugeln aus AISI 420, zweifaches Kugellager – vernietet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
XR 80 AELK	Lenkrolle	80x32	120	106	12,5	75	60,40
Edelstahlrollen Serie XR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 80 AELK	Lenkrolle mit Totalfeststeller	80x32	120	106	12,5	108	83,10
Edelstahlrollen Serie XR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 100 AELK	Lenkrolle	100x32	120	128	12,5	88	74,90
Edelstahlrollen Serie XR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 100 AELK	Lenkrolle mit Totalfeststeller	100x32	120	128	12,5	108	94,00
Edelstahlrollen Serie XR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRS 100 AELK	Lenkrolle	100x32	200	129	12,5	98	78,80
Edelstahlrollen Serie XR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 98 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRST 100 AELK	Lenkrolle mit Totalfeststeller	100x32	200	129	12,5	140	97,60
Edelstahlrollen Serie XR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 125 AELK	Lenkrolle	125x32	120	154	12,5	104	94,10
Edelstahlrollen Serie XR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 125 AELK	Lenkrolle mit Totalfeststeller	125x32	120	154	12,5	108	110,20
Edelstahlrollen Serie XR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRS 125 AELK	Lenkrolle	125x46	200	160	12,5	114	173,90
Edelstahlrollen Serie XR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRST 125 AELK	Lenkrolle mit Totalfeststeller	125x46	200	160	12,5	140	151,60
Edelstahlrollen Serie XR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XR 200 AELK	Lenkrolle	200x50	300	240	12,5	161	258,40
Edelstahlrollen Serie XR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XRT 200 AELK	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168	371,30
Edelstahlrollen Serie XR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gewinde Edelstahl M10
Art.Nr. GEWINDE X M10 I

Edelstahl
Edelstahl AISI 304
M10x25

Menge € 11,00/Stk., exkl. Versandkosten
Gewinde Edelstahl M12
Art.Nr. GEWINDE X M12 II

Edelstahl
Edelstahl AISI 304
M12x25

Menge € 13,20/Stk., exkl. Versandkosten
Gewinde Edelstahl M14
Art.Nr. GEWINDE X M14 I

Edelstahl
Edelstahl AISI 304
M14x30

Menge € 16,00/Stk., exkl. Versandkosten
Gewinde Edelstahl M16
Art.Nr. GEWINDE X M16 I

Edelstahl
Edelstahl AISI 304
M16x30

Menge € 21,30/Stk., exkl. Versandkosten
Montagezapfen Edelstahl 20x50
Art.Nr. ZAPFEN 20X50

Rundrohr
Edelstahl V2A
20x50

Menge € 31,40/Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € auf Anfrage/Stk., exkl. Versandkosten
