Extra Schwerlastrollen Serie SMM, Rad PE

 PDF Produktblatt

max 6000 kg
-40 °C - +80 °C
100-250 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

für extra schwere Lasten
leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Werkstätten
Bau
Schwere Transportwagen

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

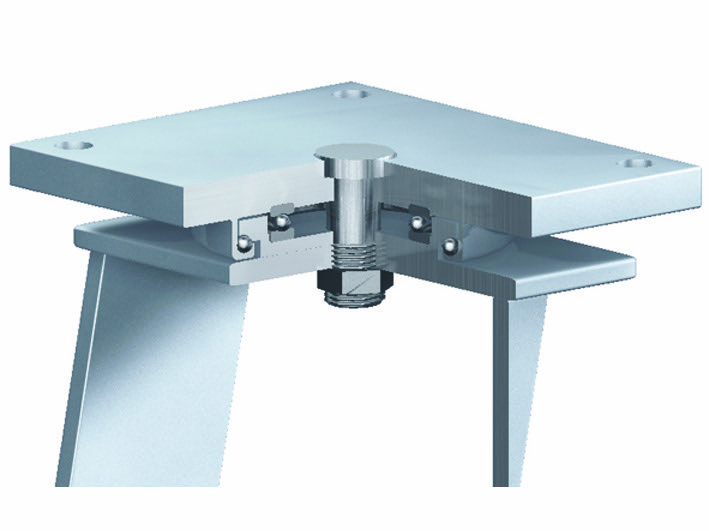

Sehr robuste Stahlschweißkonstruktion, mit Axial-Rillenkugellager DIN 711 und Schrägrollenlager DIN 720, sehr starker integrierter Zentralbolzen, mit Schmiernippel, staub- und spritzwassergeschützt Ausführung: alu-grau lackiert Auf Anfrage: galvanisch verzinkt und gelb passiviert (Chrom VI-frei)

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

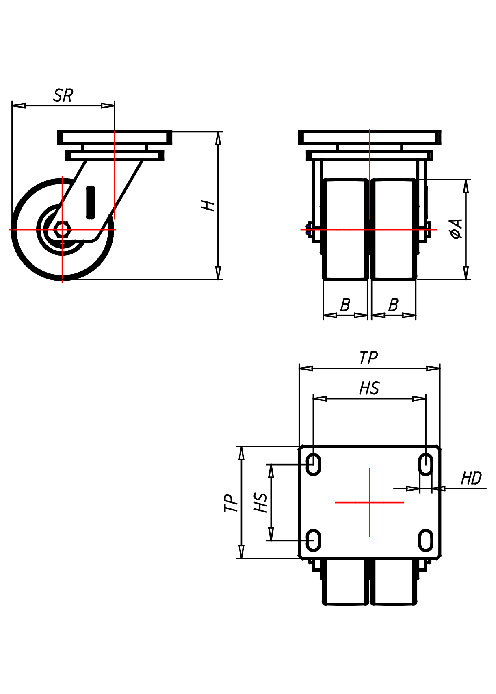

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
SMM 100 PEK	Lenkrolle	100x40+40	2000	160	140x110	105x75	13	108
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 100x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 160 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMT 100 PEK	Lenkrolle mit Totalfeststeller	100x40+40	2000	160	140x110	105x75	13	108
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 160 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMF 100 PEK	Bockrolle	100x40+40	2000	160	140x110	105x75	13
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 100x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 160 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMM 125 PEK	Lenkrolle	125x40+40	2000	180	140x110	105x75	13	119
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 180 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Störkreisradius SR mm 119 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMT 125 PEK	Lenkrolle mit Totalfeststeller	125x40+40	2000	180	140x110	105x75	13	119
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 180 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Störkreisradius SR mm 119 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMF 125 PEK	Bockrolle	125x40+40	2000	180	140x110	105x75	13
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 180 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMS 126 PEK	Lenkrolle	125x55+55	3000	185	175x140	140x105	15	139
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 125x55+55 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 185 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Störkreisradius SR mm 139 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMST 126 PEK	Lenkrolle mit Totalfeststeller	125x55+55	3000	185	175x140	140x105	15	139
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x55+55 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 185 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Störkreisradius SR mm 139 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMSF 126 PEK	Bockrolle	125x55+55	3000	185	175x140	140x105	15
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 125x55+55 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 185 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMM 150 PEK	Lenkrolle	150x40+40	2000	215	140x110	105x75	13	146
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 215 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMT 150 PEK	Lenkrolle mit Totalfeststeller	150x40+40	2000	215	140x110	105x75	13	146
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 215 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMF 150 PEK	Bockrolle	150x40+40	2000	215	140x110	105x75	13
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 215 Plattengröße TP mm 140x110 Lochabstand HS mm 105x75 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMS 151 PEK	Lenkrolle	150x55+55	3000	215	175x140	140x105	15	150
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 150x55+55 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 215 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMST 151 PEK	Lenkrolle mit Totalfeststeller	150x55+55	3000	215	175x140	140x105	15	150
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x55+55 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 215 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMSF 151 PEK	Bockrolle	150x55+55	3000	215	175x140	140x105	15
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 150x55+55 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 215 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMS 200 PEK	Lenkrolle	200x50+50	3500	265	175x140	140x105	15	172
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 265 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMST 200 PEK	Lenkrolle mit Totalfeststeller	200x50+50	3500	265	175x140	140x105	15	172
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 265 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMSF 200 PEK	Bockrolle	200x50+50	3500	265	175x140	140x105	15
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 265 Plattengröße TP mm 175x140 Lochabstand HS mm 140x105 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMS 201 PEK	Lenkrolle	200x55+55	5000	295	260x200	210x160	21	183
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 200x55+55 Technische Daten Tragkraft kg 5000 Bauhöhe H mm 295 Plattengröße TP mm 260x200 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 183 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMST 201 PEK	Lenkrolle mit Totalfeststeller	200x55+55	5000	295	260x200	210x160	21	183
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x55+55 Technische Daten Tragkraft kg 5000 Bauhöhe H mm 295 Plattengröße TP mm 260x200 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 183 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMSF 201 PEK	Bockrolle	200x55+55	5000	295	260x200	210x160	21
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 200x55+55 Technische Daten Tragkraft kg 5000 Bauhöhe H mm 295 Plattengröße TP mm 260x200 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMS 251 PEK	Lenkrolle	250x65+65	6000	330	260x200	210x160	21	215
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 250x65+65 Technische Daten Tragkraft kg 6000 Bauhöhe H mm 330 Plattengröße TP mm 260x200 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 215 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMST 251 PEK	Lenkrolle mit Totalfeststeller	250x65+65	6000	330	260x200	210x160	21	215
Extra Schwerlastrollen Serie SMM, Rad PE Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250x65+65 Technische Daten Tragkraft kg 6000 Bauhöhe H mm 330 Plattengröße TP mm 260x200 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 215 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
SMMSF 251 PEK	Bockrolle	250x65+65	6000	330	260x200	210x160	21
Extra Schwerlastrollen Serie SMM, Rad PE Bockrolle Rad-∅ x Breite [mm]: 250x65+65 Technische Daten Tragkraft kg 6000 Bauhöhe H mm 330 Plattengröße TP mm 260x200 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M14x30 mm
Art.Nr. M 14X30

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M20x60 mm
Art.Nr. M 20X60

verzinkt
Stahl 8.8 verzinkt
M20x60

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
