Hitzerollen Serie CDH, Rad RH

 PDF Produktblatt

max 100 kg
-35 °C - +270 °C
100-100 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Hindernisse

Vorteile

hitze- und kältebeständig
geräuscharmer Lauf – quietschfrei
wartungsfrei
langlebig

Anwendungen

Backwagen

Material

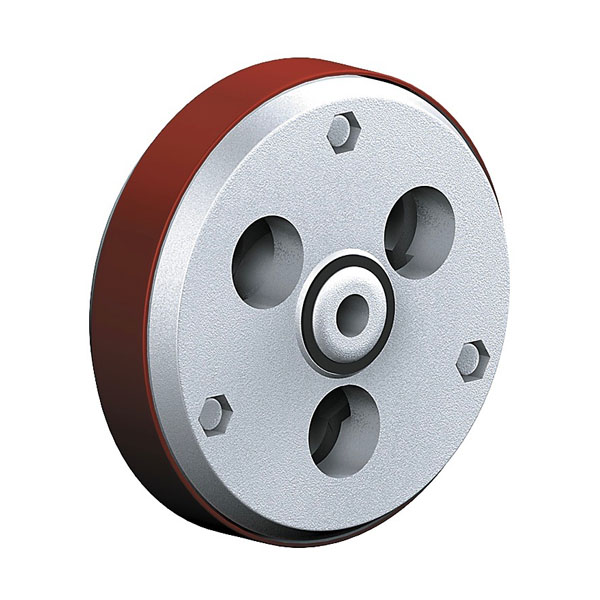

Laufbelag: Hitzebeständig, rot, aus Spezial-Teflon
Felge: Aluminium vernietet

Material Gabel

Ausführung: elektrolytisch verzinkt, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Staubschutzring für Temperaturen bis max. 270° C, Heißlagerfett, Radachse verschraubt

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

2 von 2 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
CDH 100 RHX	Lenkrolle	100x30	100	128	102x83	80x60	9	88
Hitzerollen Serie CDH, Rad RH Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 RHX	Bockrolle	100x30	100	128	102x83	80x60	9
Hitzerollen Serie CDH, Rad RH Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 100 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Heißlagerfett HLF 4025
Art.Nr. SPRAY HLF 4025

-40 bis + 160 Grad
lebensmittelecht

Menge € /Stk., exkl. Versandkosten
Heißlagerfett HTSF 285
Art.Nr. SPRAY HTSF 285

+ 285 Grad

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
