Kugelrollen Serie A-Spring, Rad S/1
  • Serie 1 Kugelrollen Serie A-Spring, Rad S/1

    SERIE 1

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

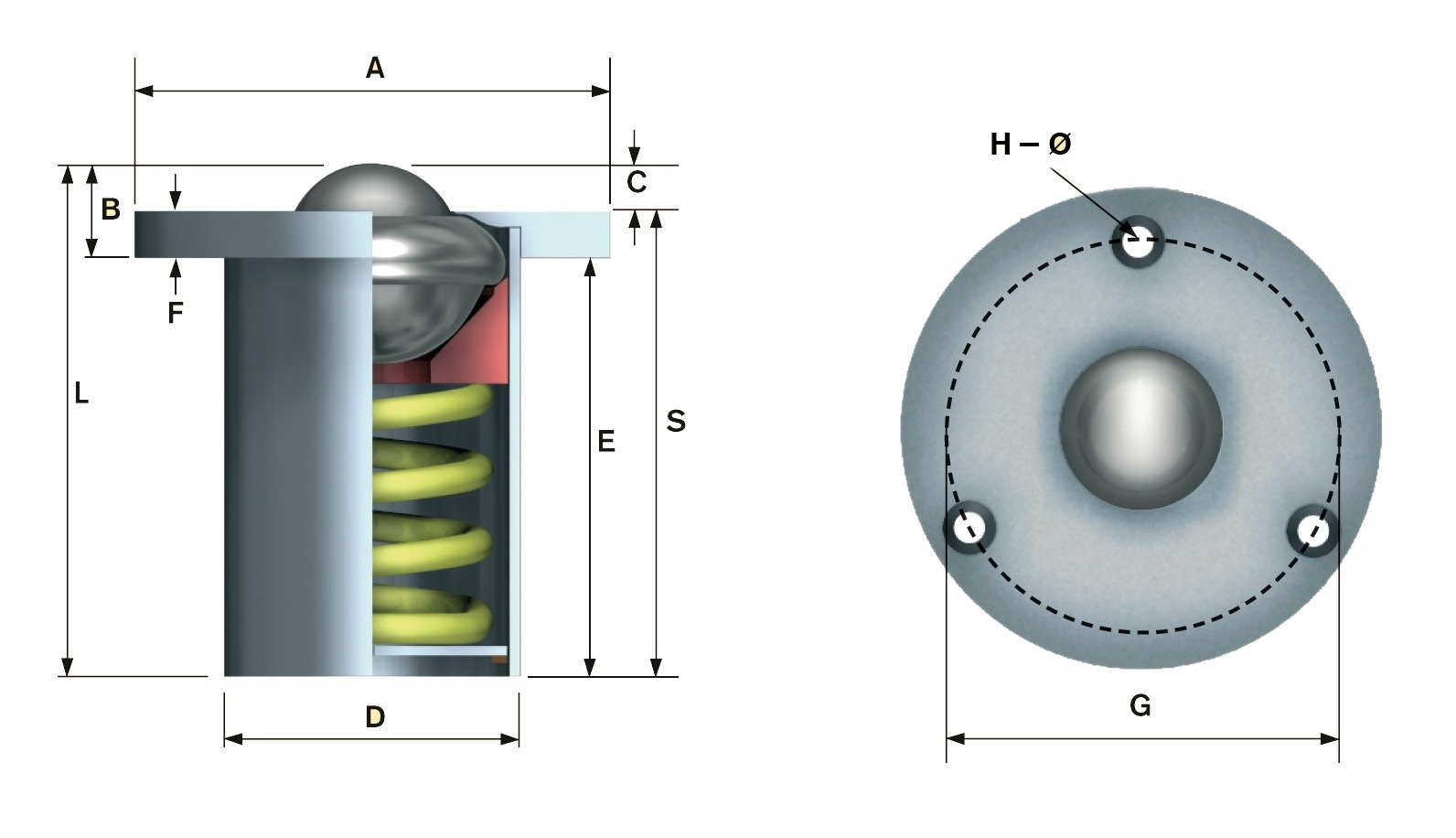

Kugelrollen Serie A-Spring S/1

PDF Produktblatt
  • max 410 kg
  • -30 °C - +70 °C
  • Serie 1 Kugelrollen Serie A-Spring, Rad S/1

    Serie 1

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Beschreibung

Bodenbeschaffenheit

Vorteile

  • große Kopfplatte
  • geringes Profil
  • Feder-Nenn-Toleranz 10 %
  • entfernen Sie niemals den Sicherungsring an einer gefederten Kugelrolle

Anwendungen

  • Fertigungsstraßen
  • Mechatronik
  • Förderstrecken

Material

Material

Kugel: verzinkt

Gehäuse: Stahl verzinkt

Dokumente/CAD

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

6 von 6 Artikeln dieser Serie werden angezeigt.

Artikelnummer Artikelart Preis € Menge

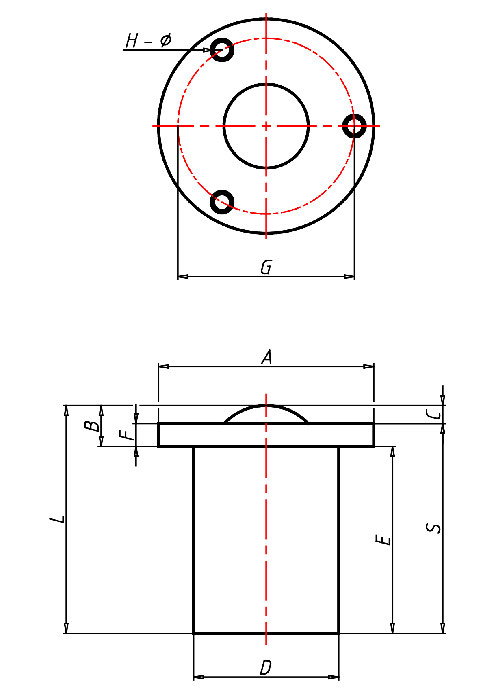

A3011-13

Kugelrollen Serie A-Spring, Rad S/1

Kugelrolle

Kugelrollen Serie A-Spring, Rad S/1

Technische Daten

  • Kugel-Ø mm 19
  • Ausführung Gehäuse Stahl verzinkt
  • Ausführung Kugeln Carbon-Stahl
  • Tragkraft kg 10
  • Tragkraft depress kg 30
  • A mm 66,6
  • B mm 11,4
  • C mm 3,5
  • D mm 36,5
  • E mm 51,6
  • F mm 7,9
  • G mm 50,8
  • H mm 3x7
  • L mm 63,0
  • S mm 59,5
A1018-13

Kugelrollen Serie A-Spring, Rad S/1

Kugelrolle

Kugelrollen Serie A-Spring, Rad S/1

Technische Daten

  • Kugel-Ø mm 25,4
  • Ausführung Gehäuse Stahl verzinkt
  • Ausführung Kugeln Carbon-Stahl
  • Tragkraft kg 35
  • Tragkraft depress kg 100
  • A mm 75,0
  • B mm 13,8
  • C mm 5,9
  • D mm 44,5
  • E mm 53,3
  • F mm 7,9
  • G mm 60,3
  • H mm 3x7
  • L mm 67,1
  • S mm 61,2
A1507-13

Kugelrollen Serie A-Spring, Rad S/1

Kugelrolle

Kugelrollen Serie A-Spring, Rad S/1

Technische Daten

  • Kugel-Ø mm 25,4
  • Ausführung Gehäuse Stahl verzinkt
  • Ausführung Kugeln Carbon-Stahl
  • Tragkraft kg 50
  • Tragkraft depress kg 130
  • A mm 71,3
  • B mm 19,3
  • C mm 6,7
  • D mm 44,5
  • E mm 52,9
  • F mm 2,0
  • G mm 60,4
  • H mm 2x5,1
  • L mm 72,2
  • S mm 61,3
A1028-13

Kugelrollen Serie A-Spring, Rad S/1

Kugelrolle

Kugelrollen Serie A-Spring, Rad S/1

Technische Daten

  • Kugel-Ø mm 32
  • Ausführung Gehäuse Stahl verzinkt
  • Ausführung Kugeln Carbon-Stahl
  • Tragkraft kg 100
  • Tragkraft depress kg 180
  • A mm 89,0
  • B mm 17,0
  • C mm 7,5
  • D mm 60
  • E mm 77,5
  • F mm 9,5
  • G mm 73,0
  • H mm 3x7
  • L mm 94,6
  • S mm 87,1
A2010-13

Kugelrollen Serie A-Spring, Rad S/1

Kugelrolle

Kugelrollen Serie A-Spring, Rad S/1

Technische Daten

  • Kugel-Ø mm 40
  • Ausführung Gehäuse Stahl verzinkt
  • Ausführung Kugeln Carbon-Stahl
  • Tragkraft kg 100
  • Tragkraft depress kg 170
  • A mm 101,6
  • B mm 17,7
  • C mm 8,2
  • D mm 69,8
  • E mm 90,0
  • F mm 9,5
  • G mm 85,7
  • H mm 3x9
  • L mm 107,7
  • S mm 99,5
A4008-13

Kugelrollen Serie A-Spring, Rad S/1

Kugelrolle

Kugelrollen Serie A-Spring, Rad S/1

Technische Daten

  • Kugel-Ø mm 50
  • Ausführung Gehäuse Stahl verzinkt
  • Ausführung Kugeln Carbon-Stahl
  • Tragkraft kg 170
  • Tragkraft depress kg 410
  • A mm 152,4
  • B mm 25,7
  • C mm 13,0
  • D mm 101,6
  • E mm 114,0
  • F mm 12,7
  • G mm 127,0
  • H mm 3x9
  • L mm 139,7
  • S mm 126,7
