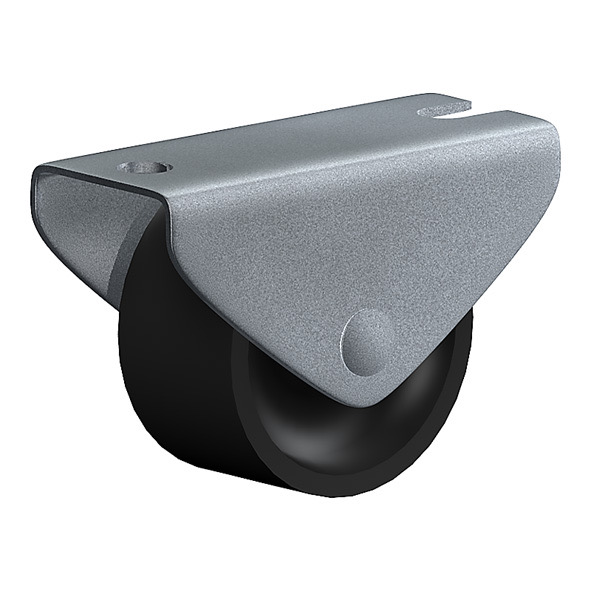

Möbelrollen Serie 635, Rad P

 PDF Produktblatt

max 60 kg
-20 °C - +60 °C
13-50 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Gesundheitsberufe

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl, schwarz

Material Gabel

Gehäuse aus Stahlblech -
nach der Formgebung verzinkt
Befestigungsbohrungen am Gehäuse,
Radachse vernietet – verzinkt

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

8 von 8 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm
635 13 P	Bockrolle	13x14	15	12	Ø26	20	2,5
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 13x14 Technische Daten Tragkraft kg 15 Bauhöhe H mm 12 Plattengröße TP mm Ø26 Lochabstand HS mm 20 Loch-Ø HD mm 2,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 15 P	Bockrolle	15x11	20	17	30x16	21	4,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 15x11 Technische Daten Tragkraft kg 20 Bauhöhe H mm 17 Plattengröße TP mm 30x16 Lochabstand HS mm 21 Loch-Ø HD mm 4,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 16 P	Bockrolle	16x16	30	20	43x22	32	5,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 16x16 Technische Daten Tragkraft kg 30 Bauhöhe H mm 20 Plattengröße TP mm 43x22 Lochabstand HS mm 32 Loch-Ø HD mm 5,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 25 P	Bockrolle	25x14	35	29	41x18	31	4,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 25x14 Technische Daten Tragkraft kg 35 Bauhöhe H mm 29 Plattengröße TP mm 41x18 Lochabstand HS mm 31 Loch-Ø HD mm 4,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 30 P	Bockrolle	30x14	40	33	46x20	35	5,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 30x14 Technische Daten Tragkraft kg 40 Bauhöhe H mm 33 Plattengröße TP mm 46x20 Lochabstand HS mm 35 Loch-Ø HD mm 5,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 38 P	Bockrolle	38x18	45	46	68x25	54	6,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 38x18 Technische Daten Tragkraft kg 45 Bauhöhe H mm 46 Plattengröße TP mm 68x25 Lochabstand HS mm 54 Loch-Ø HD mm 6,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 45 P	Bockrolle	45x18	55	49	68x25	54	6,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 45x18 Technische Daten Tragkraft kg 55 Bauhöhe H mm 49 Plattengröße TP mm 68x25 Lochabstand HS mm 54 Loch-Ø HD mm 6,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
635 50 P	Bockrolle	50x19	60	51	68x25	54	6,2
Möbelrollen Serie 635, Rad P Bockrolle Rad-∅ x Breite [mm]: 50x19 Technische Daten Tragkraft kg 60 Bauhöhe H mm 51 Plattengröße TP mm 68x25 Lochabstand HS mm 54 Loch-Ø HD mm 6,2 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
