Schwerlast Serie PD, Rad EGBA

 PDF Produktblatt

max 450 kg
-30 °C - +80 °C
125-250 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

sehr geräuscharmer Lauf
sehr geringer Rollwiderstand
abriebfest
korrosionsbeständig
Alternative zu Luftreifen
SPURFREI

Anwendungen

Gestelle
Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

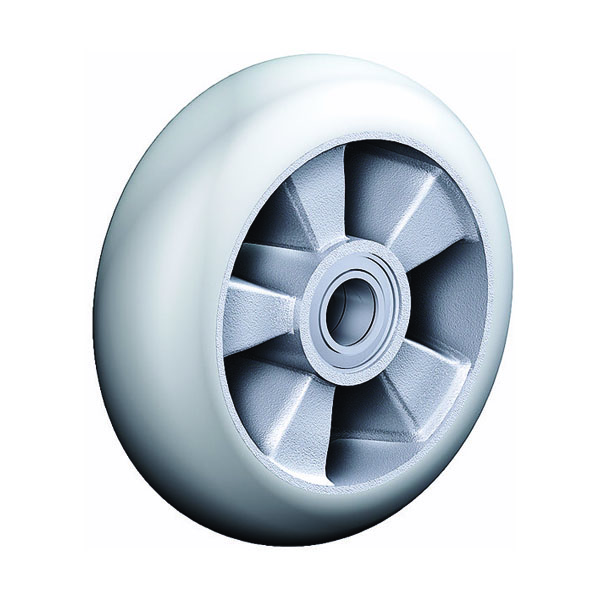

Laufbelag: SUPER-Elastik-Vollgummireifen 55 ± 3 Shore A weich, Lauffläche ballig
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, zweifache Kugelbahnen aus gehärtetem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar –
Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

15 von 15 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
PD 125 EGBAK	Lenkrolle	125X40	200	164	135X110	105X80	10,5	106
Schwerlast Serie PD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 164 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt
PDT 125 EGBAK	Lenkrolle mit Totalfeststeller	125X40	200	164	135X110	105X80	10,5	140
Schwerlast Serie PD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 164 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
PDF 125 EGBAK	Bockrolle	125X40	200	164	135X110	105X80	10,5
Schwerlast Serie PD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 125X40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 164 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt
PD 150 EGBAK	Lenkrolle	150X47	270	195	135X110	105X80	10,5	127
Schwerlast Serie PD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 150X47 Technische Daten Tragkraft kg 270 Bauhöhe H mm 195 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Kugellager PDF Datenblatt
PDT 150 EGBAK	Lenkrolle mit Totalfeststeller	150X47	270	195	135X110	105X80	10,5	140
Schwerlast Serie PD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150X47 Technische Daten Tragkraft kg 270 Bauhöhe H mm 195 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
PDF 150 EGBAK	Bockrolle	150X47	270	195	135X110	105X80	10,5
Schwerlast Serie PD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 150X47 Technische Daten Tragkraft kg 270 Bauhöhe H mm 195 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt
PS 160 EGBAK	Lenkrolle	160X50	270	208	135X110	105X80	12,5	145
Schwerlast Serie PD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 160X50 Technische Daten Tragkraft kg 270 Bauhöhe H mm 208 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 145 Radlagerung Kugellager PDF Datenblatt
PST 160 EGBAK	Lenkrolle mit Totalfeststeller	160X50	270	208	135X110	105X80	12,5	170
Schwerlast Serie PD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160X50 Technische Daten Tragkraft kg 270 Bauhöhe H mm 208 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt
PSF 160 EGBAK	Bockrolle	160X50	270	208	135X110	105X80	12,5
Schwerlast Serie PD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 160X50 Technische Daten Tragkraft kg 270 Bauhöhe H mm 208 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt
PD 200 EGBAK	Lenkrolle	200X50	360	250	135X110	105X80	12,5	167
Schwerlast Serie PD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 360 Bauhöhe H mm 250 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt
PDT 200 EGBAK	Lenkrolle mit Totalfeststeller	200X50	360	250	135X110	105X80	12,5	170
Schwerlast Serie PD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 360 Bauhöhe H mm 250 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt
PDF 200 EGBAK	Bockrolle	200X50	360	250	135X110	105X80	12,5
Schwerlast Serie PD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 360 Bauhöhe H mm 250 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt
PD 250 EGBAK	Lenkrolle	250X50	450	305	135X110	105X80	12,5	167
Schwerlast Serie PD, Rad EGBA Lenkrolle Rad-∅ x Breite [mm]: 250X50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 305 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt
PDT 250 EGBAK	Lenkrolle mit Totalfeststeller	250X50	450	305	135X110	105X80	12,5	170
Schwerlast Serie PD, Rad EGBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 250X50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 305 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt
PDF 250 EGBAK	Bockrolle	250X50	450	305	135X110	105X80	12,5
Schwerlast Serie PD, Rad EGBA Bockrolle Rad-∅ x Breite [mm]: 250X50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 305 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
