Transportrollen Serie CD, Rad TL

 PDF Produktblatt

max 300 kg
-30 °C - +80 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

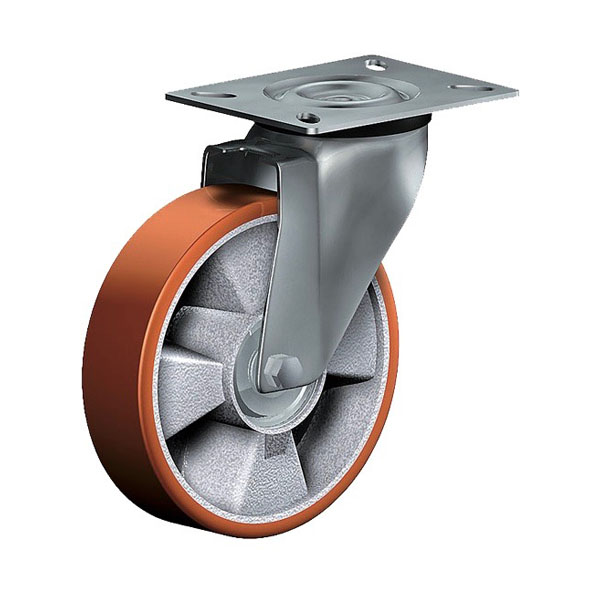

Lenkrolle

Dimensionen anzeigen

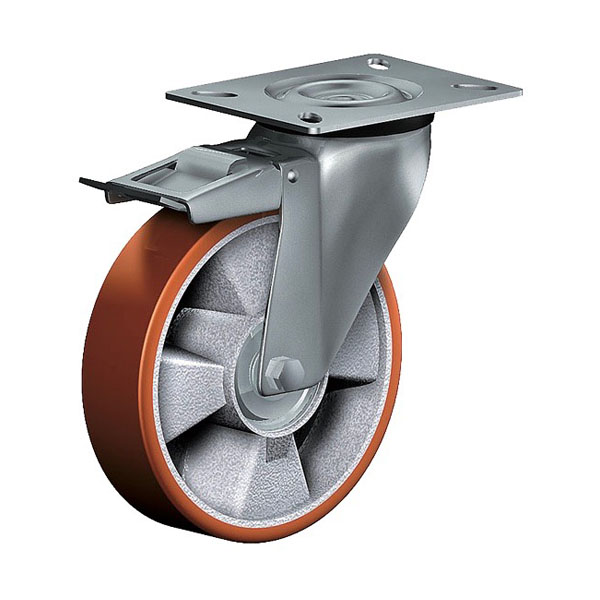

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

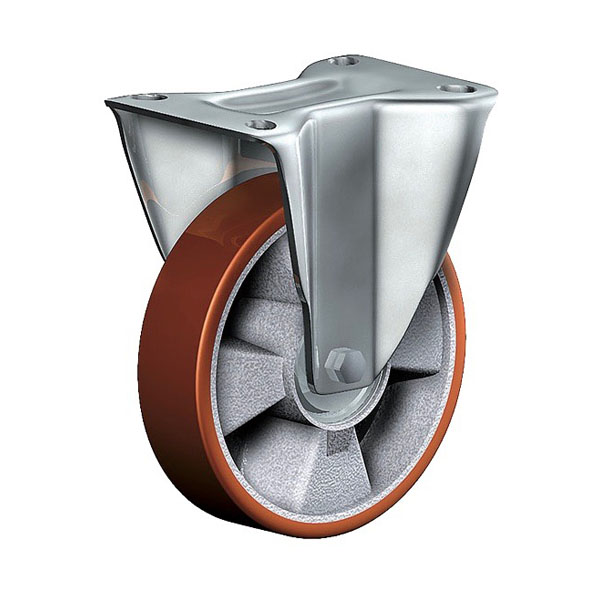

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten
Bau

Material

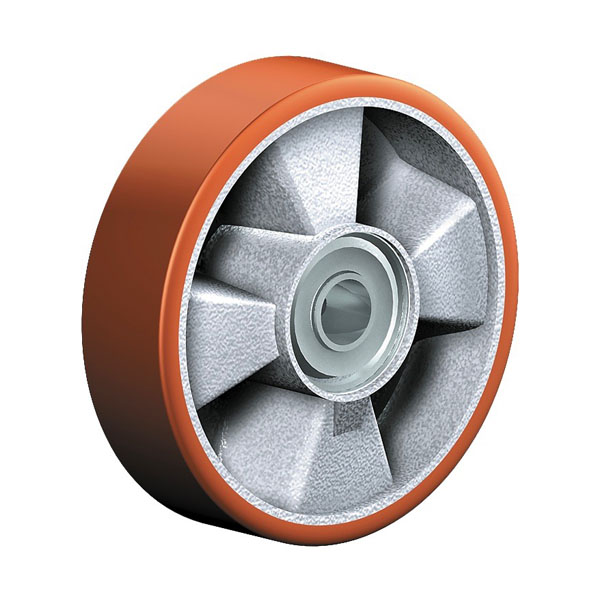

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

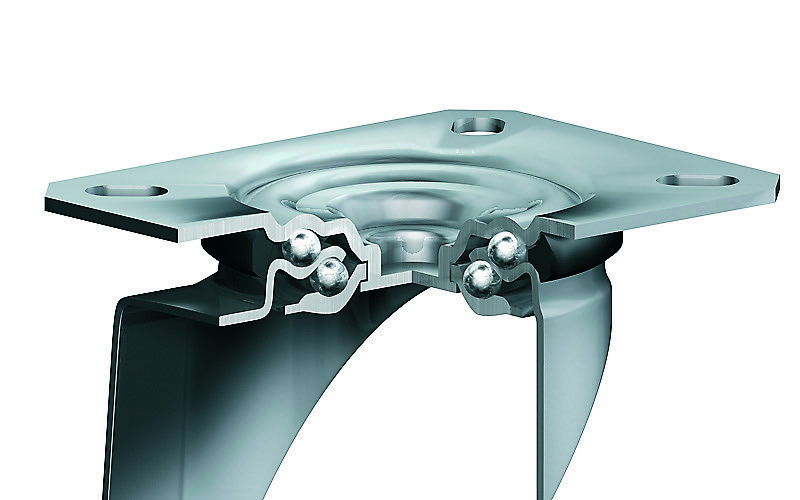

Ausführung: elektrolytisch verzinkt zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Dichtungsring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

63 von 63 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
CD 80 TLK	Lenkrolle	80x20	120	106	102x83	80x60	9	74
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 80x20 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 74 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 80 TLK	Lenkrolle mit Totalfeststeller	80x20	120	106	102x83	80x60	9	108
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x20 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 80 TLK	Bockrolle	80x20	120	106	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 80x20 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 TLK	Lenkrolle	100x30	120	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 TLK	Lenkrolle mit Totalfeststeller	100x30	120	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 TLK	Bockrolle	100x30	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 TLB	Lenkrolle	100x30	120	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 TLB	Lenkrolle mit Totalfeststeller	100x30	120	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 TLB	Bockrolle	100x30	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 101 TLK	Lenkrolle	100x40	120	128	102x83	80x60	9	99
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 99 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 101 TLK	Lenkrolle mit Totalfeststeller	100x40	120	128	102x83	80x60	9	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 101 TLK	Bockrolle	100x40	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 101 TLB	Lenkrolle	100x40	120	128	102x83	80x60	9	99
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 99 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

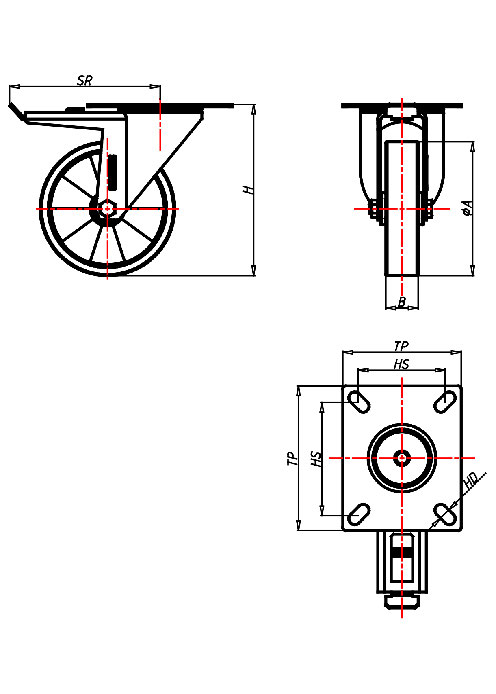

CST 101 TLB	Lenkrolle mit Totalfeststeller	100x40	120	128	102x83	80x60	9	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 101 TLB	Bockrolle	100x40	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 TLK	Lenkrolle	125x30	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 125 TLK	Lenkrolle mit Totalfeststeller	125x30	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 125 TLK	Bockrolle	125x30	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 TLB	Lenkrolle	125x30	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 125 TLB	Lenkrolle mit Totalfeststeller	125x30	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 125 TLB	Bockrolle	125x30	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 125 TLK	Lenkrolle	125x30	170	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 125 TLK	Lenkrolle mit Totalfeststeller	125x30	170	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 125 TLK	Bockrolle	125x30	170	160	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 125 TLB	Lenkrolle	125x30	170	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 125 TLB	Lenkrolle mit Totalfeststeller	125x30	170	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 125 TLB	Bockrolle	125x30	170	160	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSS 125 TLK	Lenkrolle	125x30	200	160	135x110	105x80	11	113
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSST 125 TLK	Lenkrolle mit Totalfeststeller	125x30	200	160	135x110	105x80	11	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSSF 125 TLK	Bockrolle	125x30	200	160	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSS 125 TLB	Lenkrolle	125x30	200	160	135x110	105x80	11	113
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSST 125 TLB	Lenkrolle mit Totalfeststeller	125x30	200	160	135x110	105x80	11	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSSF 125 TLB	Bockrolle	125x30	200	160	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 150 TLK	Lenkrolle	150x40	200	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 TLK	Lenkrolle mit Totalfeststeller	150x40	200	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 TLK	Bockrolle	150x40	200	181	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 150 TLB	Lenkrolle	150x40	200	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 TLB	Lenkrolle mit Totalfeststeller	150x40	200	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 TLB	Bockrolle	150x40	200	181	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 TLK	Lenkrolle	150x40	170	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 TLK	Lenkrolle mit Totalfeststeller	150x40	170	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 TLK	Bockrolle	150x40	170	181	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 TLB	Lenkrolle	150x40	170	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 TLB	Lenkrolle mit Totalfeststeller	150x40	170	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 TLB	Bockrolle	150x40	170	181	102x83	80x60	9
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 160 TLK	Lenkrolle	160x40	300	196	135x110	105x80	11	137
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 137 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 160 TLK	Lenkrolle mit Totalfeststeller	160x40	300	196	135x110	105x80	11	168
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 160 TLK	Bockrolle	160x40	300	196	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

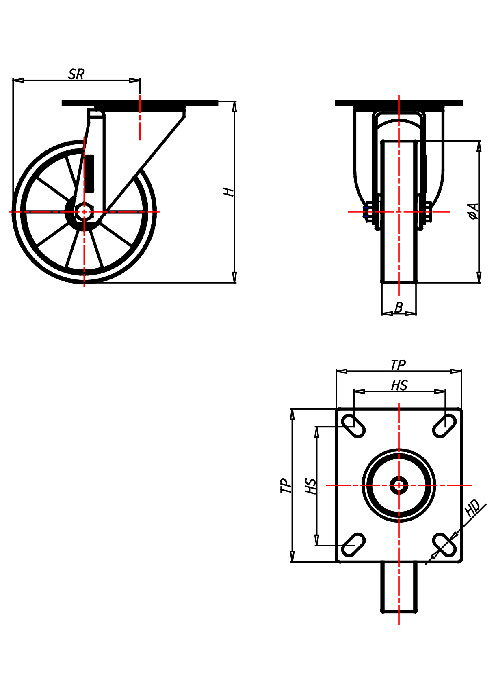

CS 160 TLB	Lenkrolle	160x40	300	196	135x110	105x80	11	137
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 137 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 160 TLB	Lenkrolle mit Totalfeststeller	160x40	300	196	135x110	105x80	11	168
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

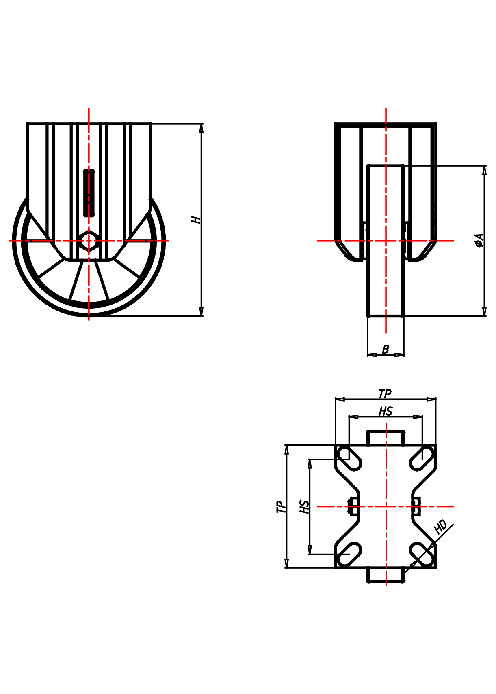

CSF 160 TLB	Bockrolle	160x40	300	196	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 175 TLK	Lenkrolle	175x40	300	216	135x110	105x80	11	146
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 175 TLK	Lenkrolle mit Totalfeststeller	175x40	300	216	135x110	105x80	11	168
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 175 TLK	Bockrolle	175x40	300	216	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 175 TLB	Lenkrolle	175x40	300	216	135x110	105x80	11	146
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 146 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 175 TLB	Lenkrolle mit Totalfeststeller	175x40	300	216	135x110	105x80	11	168
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 175 TLB	Bockrolle	175x40	300	216	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 TLK	Lenkrolle	200x50	300	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 TLK	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 TLK	Bockrolle	200x50	300	240	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 TLB	Lenkrolle	200x50	300	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 TLB	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 TLB	Bockrolle	200x50	300	240	135x110	105x80	11
Transportrollen Serie CD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL2
Art.Nr. DL 2

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
