Transportrollen Serie CD, Rad A

 PDF Produktblatt

max 300 kg
-30 °C - +80 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

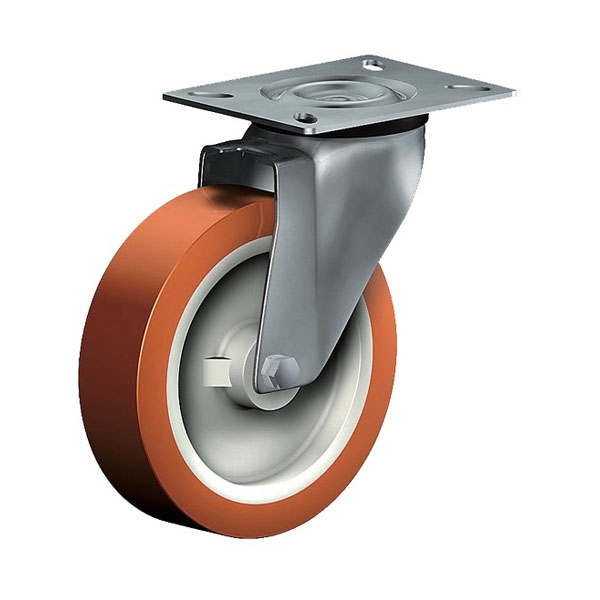

Lenkrolle

Dimensionen anzeigen

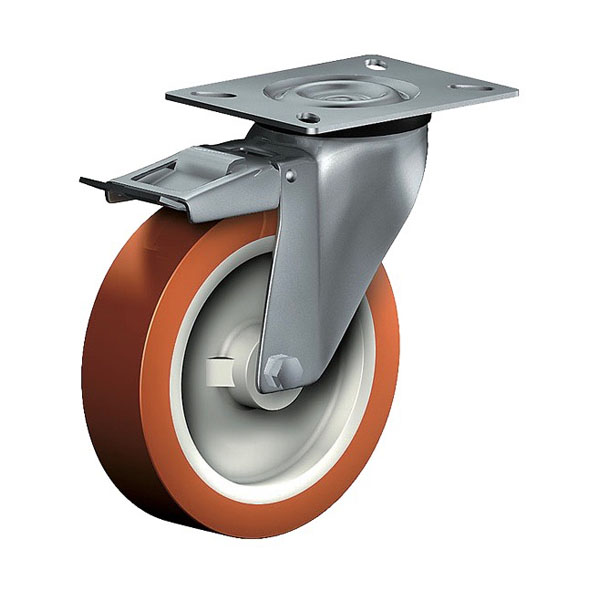

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

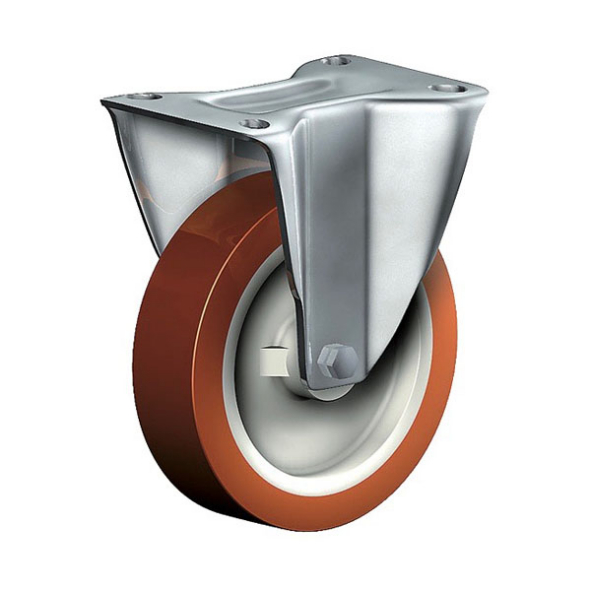

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten
Zutatenbehälter
Bau

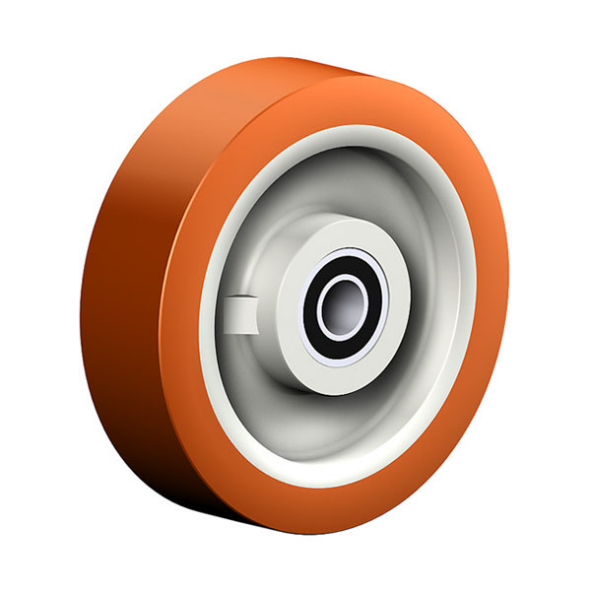

Material

Laufbelag: Guss-Polyurethan, 95±3 Shore A
Felge: Polyamid 6 – 1. Wahl

Material Gabel

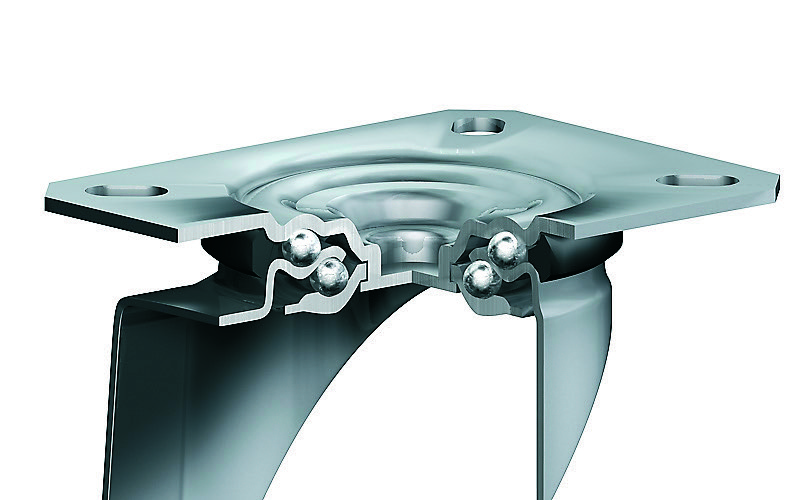

Ausführung: elektrolytisch verzinkt zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Dichtungsring, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

75 von 75 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
CD 80 A	Lenkrolle	80x24	120	106	102x83	80x60	9	74
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 80x24 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 74 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 80 A	Lenkrolle mit Totalfeststeller	80x24	120	106	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x24 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 80 A	Bockrolle	80x24	120	106	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 80x24 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt
CD 100 AK	Lenkrolle	100x30	120	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 AK	Lenkrolle mit Totalfeststeller	100x30	120	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 AK	Bockrolle	100x30	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 AB	Lenkrolle	100x30	120	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 AB	Lenkrolle mit Totalfeststeller	100x30	120	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 AB	Bockrolle	100x30	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 100 A	Lenkrolle	100x30	120	128	102x83	80x60	9	88
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 88 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 100 A	Lenkrolle mit Totalfeststeller	100x30	120	128	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 100 A	Bockrolle	100x30	120	128	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 AK	Lenkrolle	125x30	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 125 AK	Lenkrolle mit Totalfeststeller	125x30	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 125 AK	Bockrolle	125x30	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 125 AK	Lenkrolle	125x30	170	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 125 AK	Lenkrolle mit Totalfeststeller	125x30	170	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 125 AK	Bockrolle	125x30	170	160	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSS 125 AK	Lenkrolle	125x30	200	160	135x110	105x80	11	113
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSST 125 AK	Lenkrolle mit Totalfeststeller	125x30	200	160	135x110	105x80	11	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSSF 125 AK	Bockrolle	125x30	200	160	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 AB	Lenkrolle	125x30	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

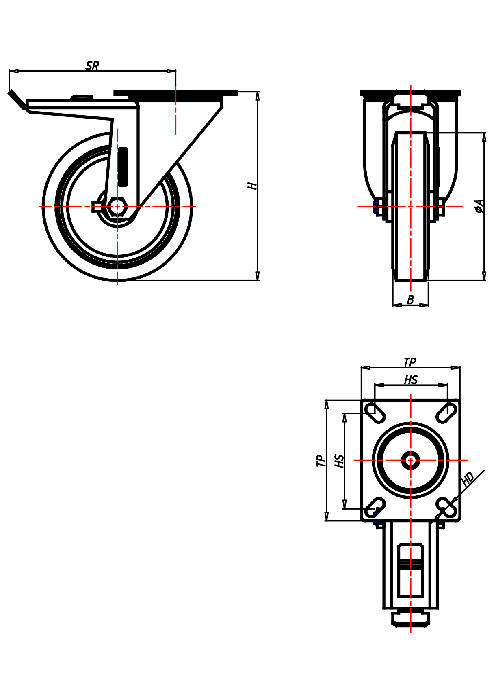

CDT 125 AB	Lenkrolle mit Totalfeststeller	125x30	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

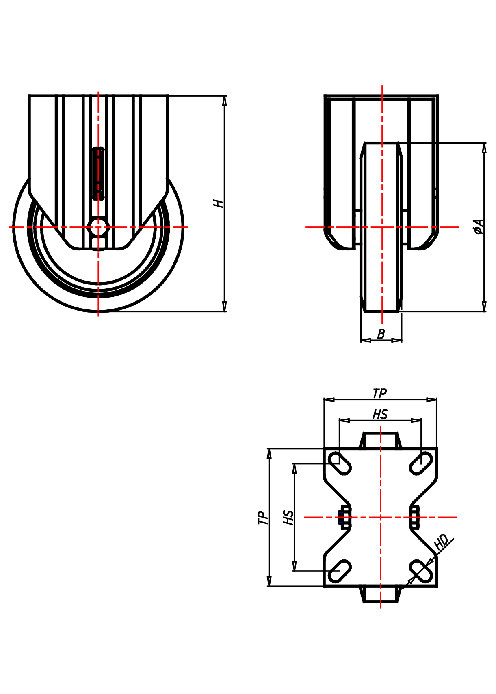

CDF 125 AB	Bockrolle	125x30	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 125 AB	Lenkrolle	125x30	170	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 125 AB	Lenkrolle mit Totalfeststeller	125x30	170	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 125 AB	Bockrolle	125x30	170	160	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSS 125 AB	Lenkrolle	125x30	200	160	135x110	105x80	11	113
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Rollenlager
CSST 125 AB	Lenkrolle mit Totalfeststeller	125x30	200	160	135x110	105x80	11	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt
CSSF 125 AB	Bockrolle	125x30	200	160	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 125 A	Lenkrolle	125x30	120	154	102x83	80x60	9	104
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 104 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 125 A	Lenkrolle mit Totalfeststeller	125x30	120	154	102x83	80x60	9	108
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 108 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 125 A	Bockrolle	125x30	120	154	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CS 125 A	Lenkrolle	125x30	170	160	102x83	80x60	9	113
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 113 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CST 125 A	Lenkrolle mit Totalfeststeller	125x30	170	160	102x83	80x60	9	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSF 125 A	Bockrolle	125x30	170	160	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

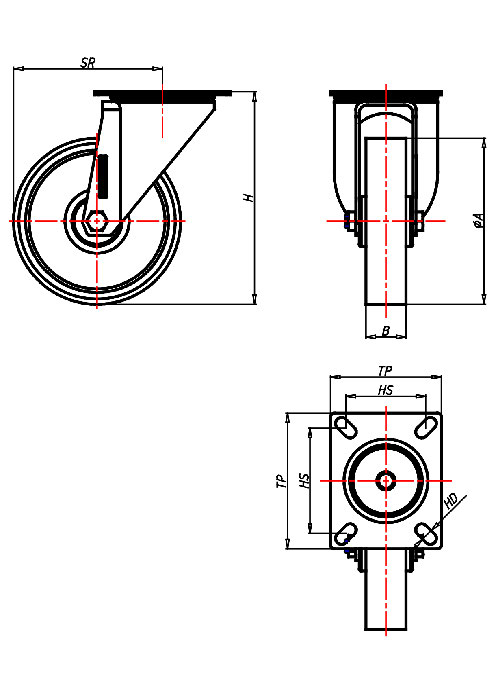

CSS 125 A	Lenkrolle	125x30	200	160	135x110	105x80	11	113
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSST 125 A	Lenkrolle mit Totalfeststeller	125x30	200	160	135x110	105x80	11	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CSSF 125 A	Bockrolle	125x30	200	160	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

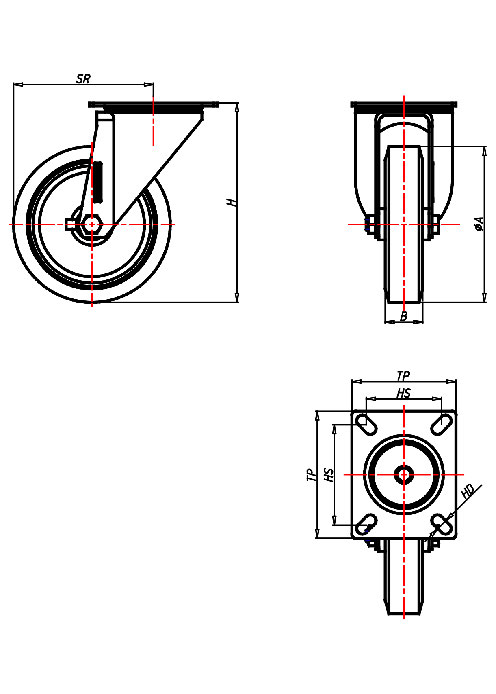

CD 150 AK	Lenkrolle	150x40	200	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 AK	Lenkrolle mit Totalfeststeller	150x40	200	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 AK	Bockrolle	150x40	200	181	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 AK	Lenkrolle	150x40	170	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 AK	Lenkrolle mit Totalfeststeller	150x40	170	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 AK	Bockrolle	150x40	170	181	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 150 AB	Lenkrolle	150x40	200	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 AB	Lenkrolle mit Totalfeststeller	150x40	200	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 AB	Bockrolle	150x40	200	181	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 AB	Lenkrolle	150x40	170	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 AB	Lenkrolle mit Totalfeststeller	150x40	170	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 AB	Bockrolle	150x40	170	181	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 170 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 150 A	Lenkrolle	150x40	200	181	135x110	105x80	11	128
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 150 A	Lenkrolle mit Totalfeststeller	150x40	200	181	135x110	105x80	11	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 150 A	Bockrolle	150x40	200	181	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CL 150 A	Lenkrolle	150x40	200	181	102x83	80x60	9	128
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 128 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLT 150 A	Lenkrolle mit Totalfeststeller	150x40	200	181	102x83	80x60	9	140
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CLF 150 A	Bockrolle	150x40	200	181	102x83	80x60	9
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 175 AK	Lenkrolle	175x40	300	216	135x110	105x80	11	146
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 175 AK	Lenkrolle mit Totalfeststeller	175x40	300	216	135x110	105x80	11	168
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 175 AK	Bockrolle	175x40	300	216	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 175 AB	Lenkrolle	175x40	300	216	135x110	105x80	11	146
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 146 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 175 AB	Lenkrolle mit Totalfeststeller	175x40	300	216	135x110	105x80	11	168
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 175 AB	Bockrolle	175x40	300	216	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 175 A	Lenkrolle	175x40	300	216	135x110	105x80	11	146
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 146 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 175 A	Lenkrolle mit Totalfeststeller	175x40	300	216	135x110	105x80	11	168
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 175 A	Bockrolle	175x40	300	216	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 AK	Lenkrolle	200x50	300	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 AK	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 AK	Bockrolle	200x50	300	240	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 AB	Lenkrolle	200x50	300	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 AB	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 AB	Bockrolle	200x50	300	240	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CD 200 A	Lenkrolle	200x50	300	240	135x110	105x80	11	161
Transportrollen Serie CD, Rad A Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 161 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDT 200 A	Lenkrolle mit Totalfeststeller	200x50	300	240	135x110	105x80	11	168
Transportrollen Serie CD, Rad A Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 168 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CDF 200 A	Bockrolle	200x50	300	240	135x110	105x80	11
Transportrollen Serie CD, Rad A Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL2
Art.Nr. DL 2

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten

Warenkorb Vorschau

Transportrollen Serie CD, Rad A

Beschreibung

Bodenbeschaffenheit

Vorteile

Anwendungen

Material

Material

Material Gabel

Dokumente/CAD

Cadenas Partcommunity-Portal

Dimensionen und Ausführungen wählen
