Transportrollen Serie CR, Rad TL

 PDF Produktblatt

max 300 kg
-30 °C - +80 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Metalltechnik
Tischlerei Holzbau
Werkstätten
Bau

Material

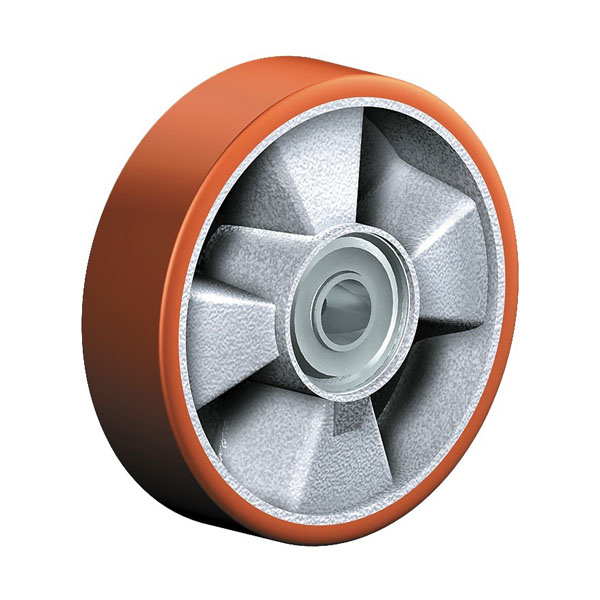

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

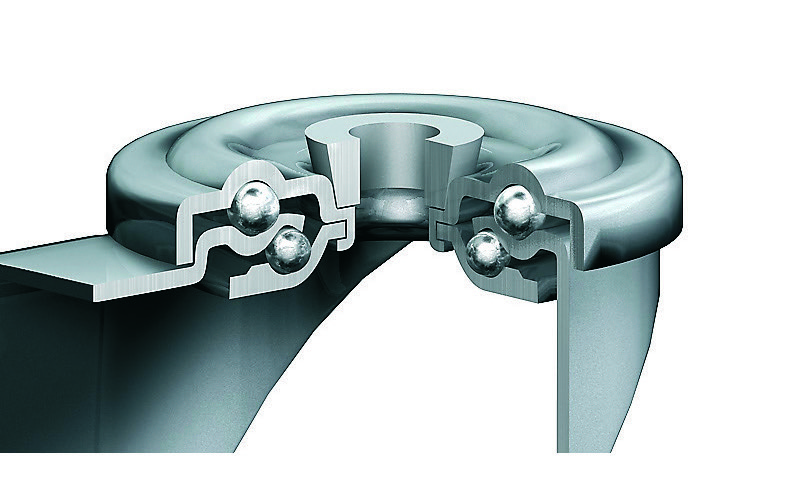

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

34 von 34 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €

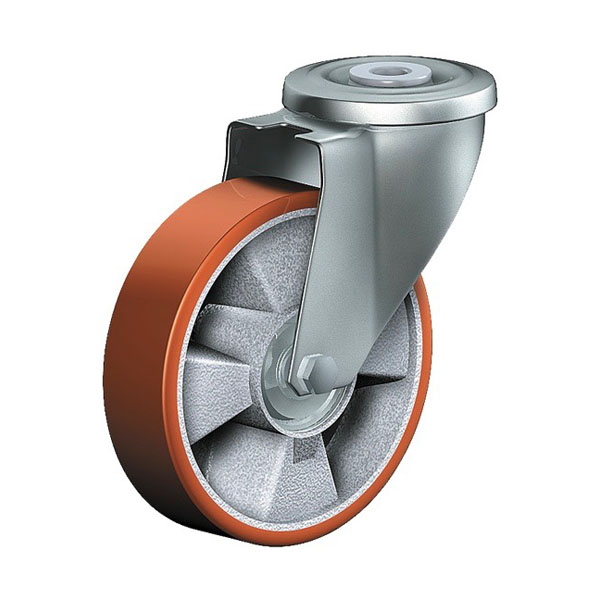

CR 80 TLK	Lenkrolle	80x20	120	106	12,5	74	43,20
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 80x20 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 74 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

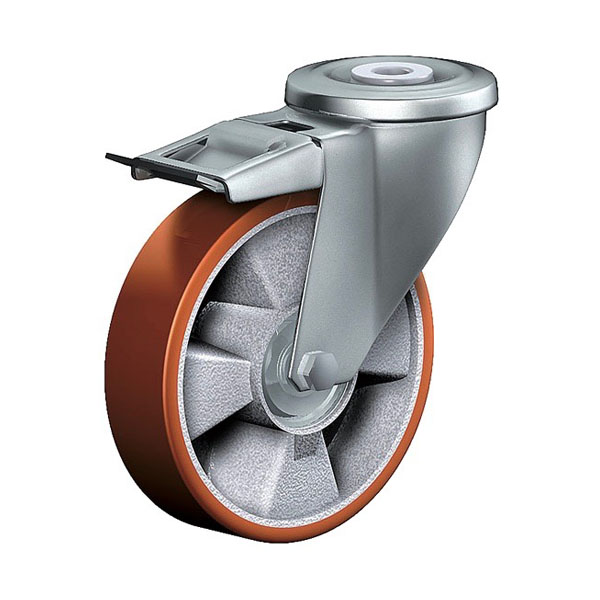

CRT 80 TLK	Lenkrolle mit Totalfeststeller	80x20	120	106	12,5	108	55,30
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x20 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 TLK	Lenkrolle	100x30	120	128	12,5	88	60,80
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 TLK	Lenkrolle mit Totalfeststeller	100x30	120	128	12,5	108	73,60
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 TLB	Lenkrolle	100x30	120	128	12,5	88	46,30
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 TLB	Lenkrolle mit Totalfeststeller	100x30	120	128	12,5	108	59,10
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 101 TLK	Lenkrolle	100x40	200	129	12,5	99	70,30
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 99 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

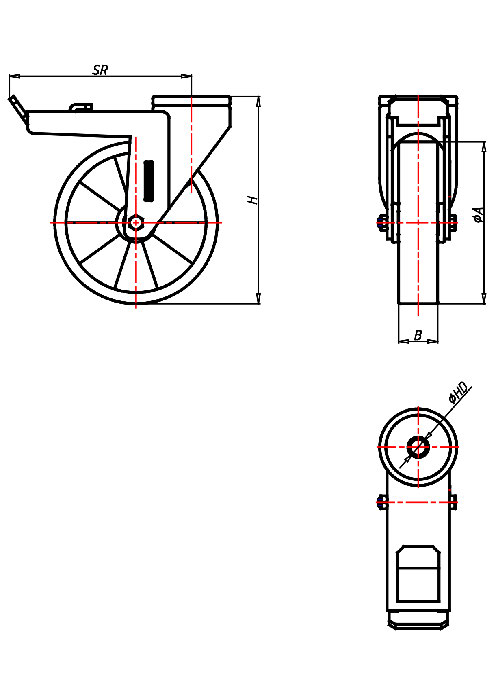

CRST 101 TLK	Lenkrolle mit Totalfeststeller	100x40	200	129	12,5	140	85,30
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 101 TLB	Lenkrolle	100x40	200	129	12,5	99	63,80
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 99 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 101 TLB	Lenkrolle mit Totalfeststeller	100x40	200	129	12,5	140	79,10
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 TLK	Lenkrolle	125x30	120	154	12,5	104	65,50
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 TLK	Lenkrolle mit Totalfeststeller	125x30	120	154	12,5	108	78,10
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 TLB	Lenkrolle	125x30	120	154	12,5	104	50,00
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 TLB	Lenkrolle mit Totalfeststeller	125x30	120	154	12,5	108	63,10
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 TLK	Lenkrolle	125x30	200	160	12,5	113	70,30
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 TLK	Lenkrolle mit Totalfeststeller	125x30	200	160	12,5	140	85,10
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 TLB	Lenkrolle	125x30	200	160	12,5	113	55,50
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 TLB	Lenkrolle mit Totalfeststeller	125x30	200	160	12,5	140	71,50
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 150 TLK	Lenkrolle	150x40	200	181	12,5	128	91,30
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 TLK	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140	106,20
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 150 TLB	Lenkrolle	150x40	200	181	12,5	128	73,60
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 TLB	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140	88,60
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 160 TLK	Lenkrolle	160x50	300	196	12,5	138	113,80
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 138 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 160 TLK	Lenkrolle mit Totalfeststeller	160x50	300	196	12,5	168	132,60
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 160 TLB	Lenkrolle	160x50	300	196	12,5	138	95,20
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 138 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 160 TLB	Lenkrolle mit Totalfeststeller	160x50	300	196	12,5	168	114,20
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

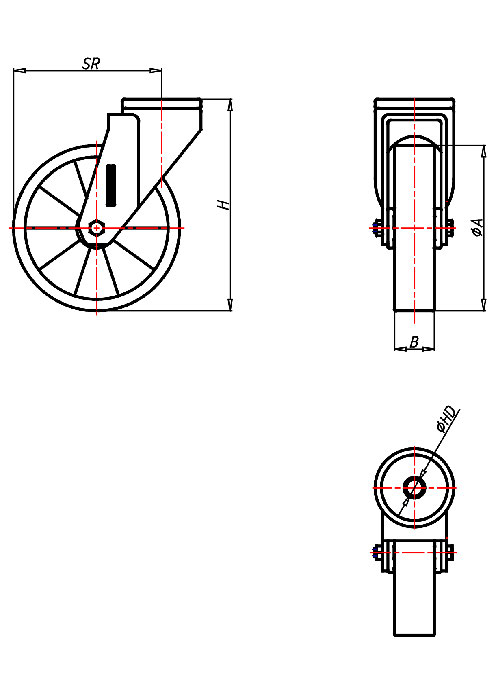

CR 175 TLK	Lenkrolle	175x40	300	216	12,5	146	108,30
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 175 TLK	Lenkrolle mit Totalfeststeller	175x40	300	216	12,5	168	126,70
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 175 TLB	Lenkrolle	175x40	300	216	12,5	146	92,00
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 146 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 175 TLB	Lenkrolle mit Totalfeststeller	175x40	300	216	12,5	168	111,00
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 216 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 TLK	Lenkrolle	200x50	300	240	12,5	161	130,20
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 TLK	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168	149,00
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 TLB	Lenkrolle	200x50	300	240	12,5	161	109,50
Transportrollen Serie CR, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 TLB	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168	128,10
Transportrollen Serie CR, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € 2,60/Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 3,90/Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € 4,30/Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € 6,70/Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € 6,80/Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € 6,80/Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € 9,80/Stk., exkl. Versandkosten
