Transportrollen Serie KD, Rad TLBA

 PDF Produktblatt

max 450 kg
-20 °C - +80 °C
100-200 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

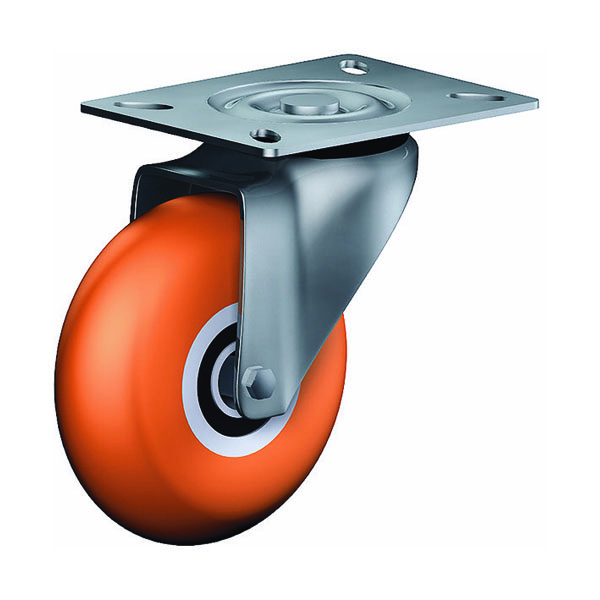

Lenkrolle

Dimensionen anzeigen

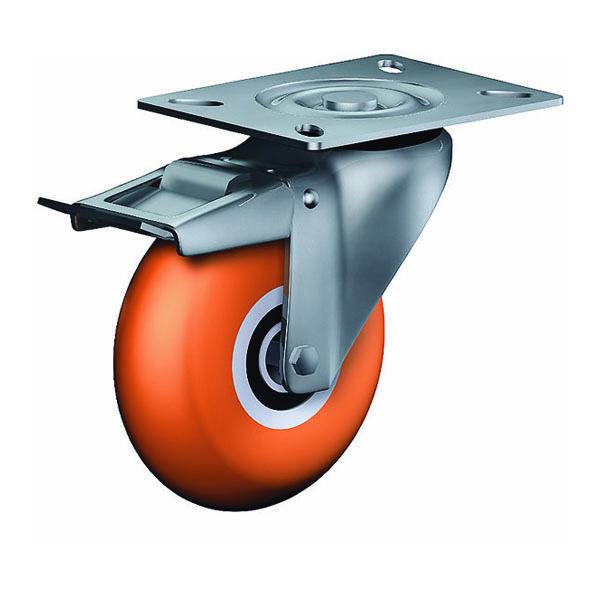

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

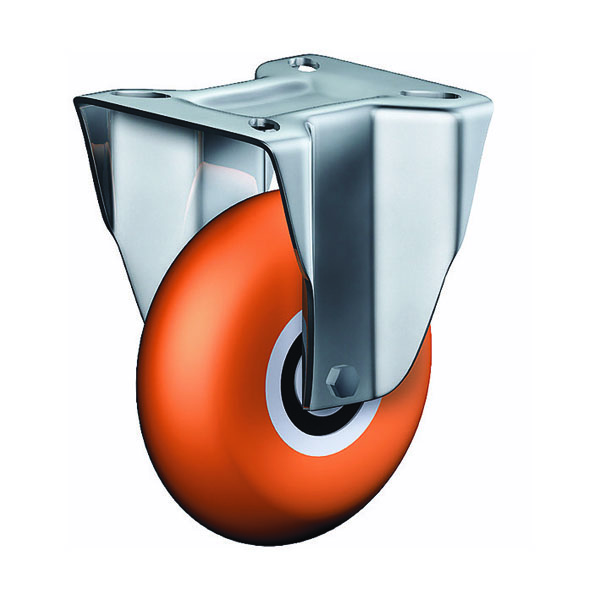

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

durch ballige Lauffläche sehr ergonomisch
sehr geräuscharmer Lauf
sehr geringer Rollwiderstand
sehr drehfreudig
abrieb- und reißfest
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Färbewagen
Bau

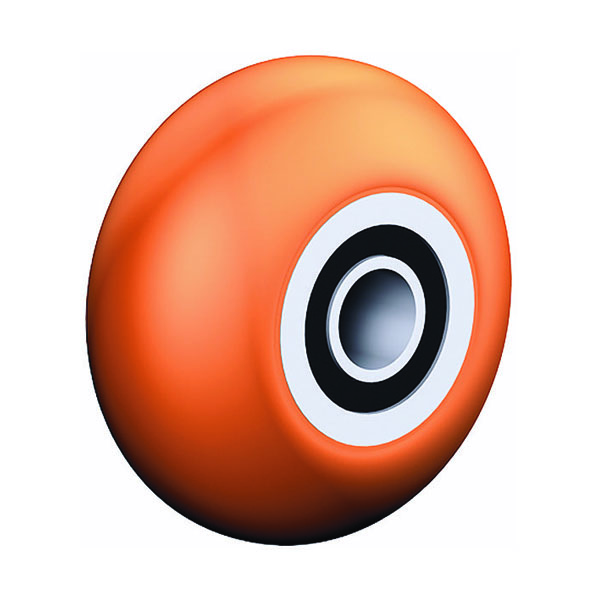

Material

Laufbelag: Guss-Polyurethane 95 ± 2 Shore A ballig
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

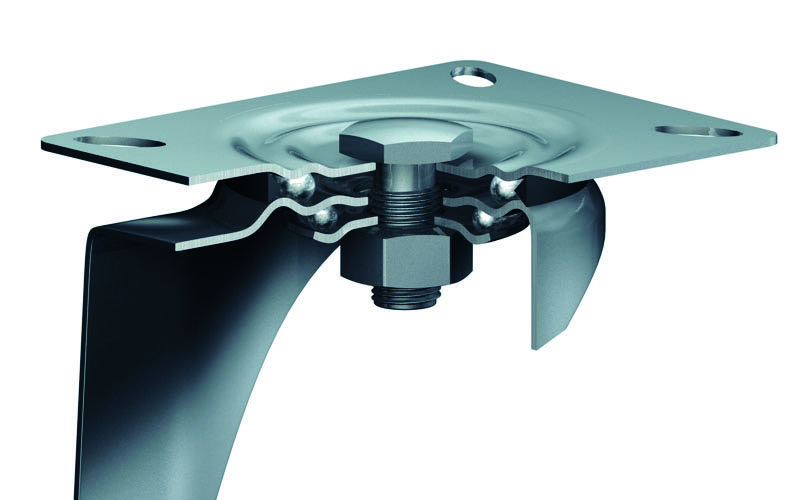

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, Drehkranz mit zweifacher Kugellagerung aus gepresstem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar – Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm

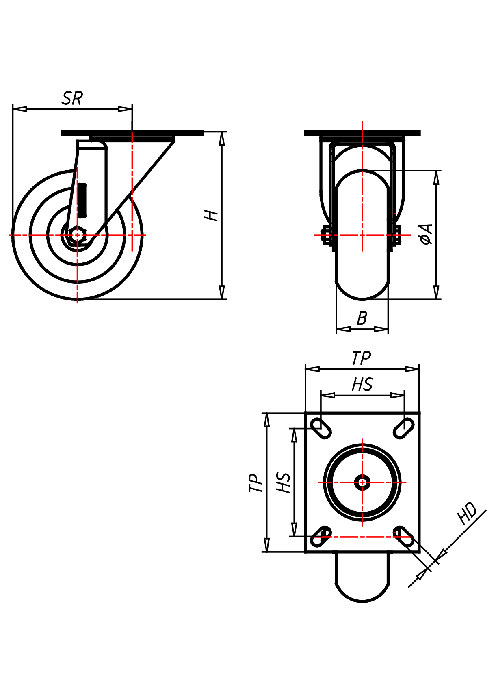

KD 100 TLBAK	Lenkrolle	100X50	250	137	105X80	80X60	8,5	95
Transportrollen Serie KD, Rad TLBA Lenkrolle Rad-∅ x Breite [mm]: 100X50 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105X80 Lochabstand HS mm 80X60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 95 Radlagerung Kugellager PDF Datenblatt
KDT 100 TLBAK	Lenkrolle mit Totalfeststeller	100X50	250	137	105X80	80X60	8,5	140
Transportrollen Serie KD, Rad TLBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100X50 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105X80 Lochabstand HS mm 80X60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
KDF 100 TLBAK	Bockrolle	100X50	250	137	105X80	80X60	8,5
Transportrollen Serie KD, Rad TLBA Bockrolle Rad-∅ x Breite [mm]: 100X50 Technische Daten Tragkraft kg 250 Bauhöhe H mm 137 Plattengröße TP mm 105X80 Lochabstand HS mm 80X60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt
KS 125 TLBAK	Lenkrolle	125X50	300	173	135x110	105x80	12,5	118
Transportrollen Serie KD, Rad TLBA Lenkrolle Rad-∅ x Breite [mm]: 125X50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Kugellager PDF Datenblatt
KST 125 TLBAK	Lenkrolle mit Totalfeststeller	125X50	300	173	135x110	105x80	12,5	170
Transportrollen Serie KD, Rad TLBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125X50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt
KSF 125 TLBAK	Bockrolle	125X50	300	173	135x110	105x80	12,5
Transportrollen Serie KD, Rad TLBA Bockrolle Rad-∅ x Breite [mm]: 125X50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt
KS 150 TLBAK	Lenkrolle	150X50	400	207	135x110	105x80	12,5	127
Transportrollen Serie KD, Rad TLBA Lenkrolle Rad-∅ x Breite [mm]: 150X50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 127 Radlagerung Kugellager PDF Datenblatt
KST 150 TLBAK	Lenkrolle mit Totalfeststeller	150X50	400	207	135x110	105x80	12,5	140
Transportrollen Serie KD, Rad TLBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150X50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt
KSF 150 TLBAK	Bockrolle	150X50	400	207	135x110	105x80	12,5
Transportrollen Serie KD, Rad TLBA Bockrolle Rad-∅ x Breite [mm]: 150X50 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt
KD 200 TLBAK	Lenkrolle	200X50	450	249	135X110	105X80	12,5	167
Transportrollen Serie KD, Rad TLBA Lenkrolle Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt

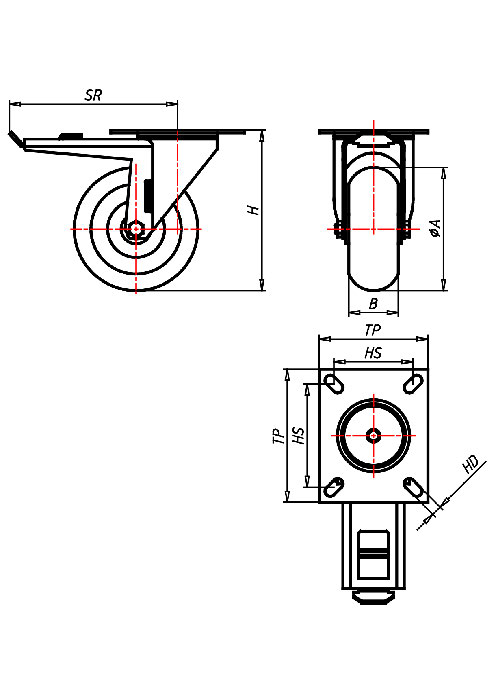

KDT 200 TLBAK	Lenkrolle mit Totalfeststeller	200X50	450	249	135X110	105X80	12,5	170
Transportrollen Serie KD, Rad TLBA Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt

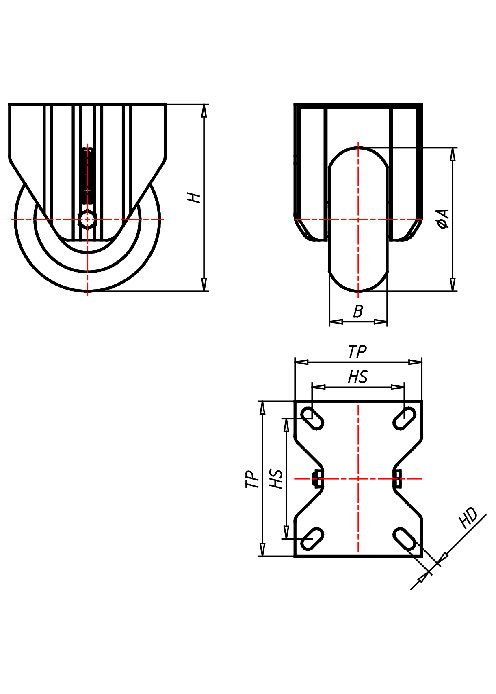

KDF 200 TLBAK	Bockrolle	200X50	450	249	135X110	105X80	12,5
Transportrollen Serie KD, Rad TLBA Bockrolle Rad-∅ x Breite [mm]: 200X50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135X110 Lochabstand HS mm 105X80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
