Schwerlast Serie GT, Rad SU

 PDF Produktblatt

max 1100 kg
-30 °C - +80 °C
100-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Radfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

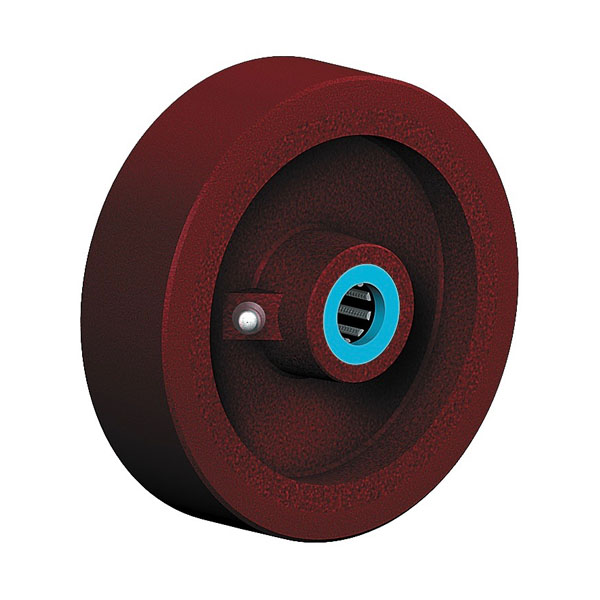

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Schwerlastlenkgehäuse ohne Mittelbolzen mit gehärtetem Drehkranz und gehärteten Stahl- kugeln, geschmiedet und getempert, Schmiernippel, Radachse verschraubt und gesichert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

9 von 9 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
GT 100 SUB	Lenkrolle	100x43	300	140	138x110	105x80	10	104
Schwerlast Serie GT, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 100x43 Technische Daten Tragkraft kg 300 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 100 SUB	Bockrolle	100x43	300	140	138x110	105x80	10
Schwerlast Serie GT, Rad SU Bockrolle Rad-∅ x Breite [mm]: 100x43 Technische Daten Tragkraft kg 300 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 150 SUB	Lenkrolle	150x45	725	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 725 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTBR 150 SUB	Lenkrolle mit Radfeststeller	150x45	725	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad SU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 725 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 150 SUB	Bockrolle	150x45	725	200	150x105	105x80	13
Schwerlast Serie GT, Rad SU Bockrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 725 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 200 SUB	Lenkrolle	200x51	1000	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 200x51 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTBR 200 SUB	Lenkrolle mit Radfeststeller	200x51	1000	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad SU Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 200x51 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 250 SUB	Lenkrolle	250x51	1100	300	150x105	105x80	13	190
Schwerlast Serie GT, Rad SU Lenkrolle Rad-∅ x Breite [mm]: 250x51 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 190 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 250 SUB	Bockrolle	250x51	1100	300	150x105	105x80	13
Schwerlast Serie GT, Rad SU Bockrolle Rad-∅ x Breite [mm]: 250x51 Technische Daten Tragkraft kg 1100 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
