Schwerlast Serie GT, Rad ZK

 PDF Produktblatt

max 1200 kg
-30 °C - +80 °C
85-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Radfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Schwerlastlenkgehäuse ohne Mittelbolzen mit gehärtetem Drehkranz und gehärteten Stahl- kugeln, geschmiedet und getempert, Schmiernippel, Radachse verschraubt und gesichert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

20 von 20 Artikeln dieser Serie werden angezeigt.

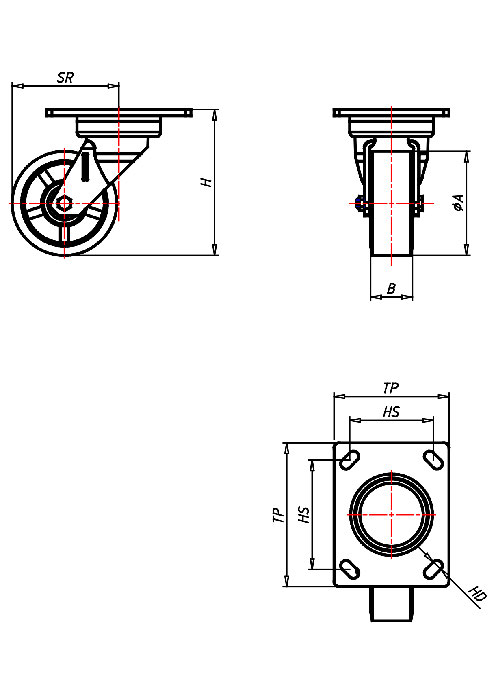

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
GT 85 ZK	Lenkrolle	85x60	600	133	138x110	105x80	10	99
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 85x60 Technische Daten Tragkraft kg 600 Bauhöhe H mm 133 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 99 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 85 ZK	Bockrolle	85x60	600	133	138x110	105x80	10
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 85x60 Technische Daten Tragkraft kg 600 Bauhöhe H mm 133 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 101 ZK	Lenkrolle	100x40	350	140	138x110	105x80	10	104
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 350 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 101 ZK	Bockrolle	100x40	350	140	138x110	105x80	10
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 350 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 127 ZK	Lenkrolle	125x50	480	165	138x110	105x80	10	117
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 480 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 117 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 127 ZK	Bockrolle	125x50	480	165	138x110	105x80	10
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 480 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 140 ZK	Lenkrolle	140x60	700	195	150x105	105x80	13	146
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 140x60 Technische Daten Tragkraft kg 700 Bauhöhe H mm 195 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 146 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 150 ZK	Lenkrolle	150x40	500	200	150x105	105x80	13	149
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 149 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTBR 150 ZK	Lenkrolle mit Radfeststeller	150x40	500	200	150x105	105x80	13	149
Schwerlast Serie GT, Rad ZK Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 149 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 150 ZK	Bockrolle	150x40	500	200	150x105	105x80	13
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 151 ZK	Lenkrolle	150x50	700	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTBR 151 ZK	Lenkrolle mit Radfeststeller	150x50	700	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad ZK Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 151 ZK	Bockrolle	150x50	700	200	150x105	105x80	13
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 700 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 175 ZK	Lenkrolle	175x40	650	238	150x105	105x80	13	174
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 650 Bauhöhe H mm 238 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 174 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 175 ZK	Bockrolle	175x40	650	238	150x105	105x80	13
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 650 Bauhöhe H mm 238 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 200 ZK	Lenkrolle	200x50	1000	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTBR 200 ZK	Lenkrolle mit Radfeststeller	200x50	1000	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad ZK Lenkrolle mit Radfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 200 ZK	Bockrolle	200x50	1000	250	150x105	105x80	13
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 250 LZK	Lenkrolle	250x50	1200	300	150x105	105x80	13	190
Schwerlast Serie GT, Rad ZK Lenkrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 190 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 250 LZK	Bockrolle	250x50	1200	300	150x105	105x80	13
Schwerlast Serie GT, Rad ZK Bockrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
