Schwerlast Serie GT, Rad P

 PDF Produktblatt

max 1270 kg
-30 °C - +80 °C
100-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Radfeststeller

Dimensionen anzeigen
Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Maschinenwagen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

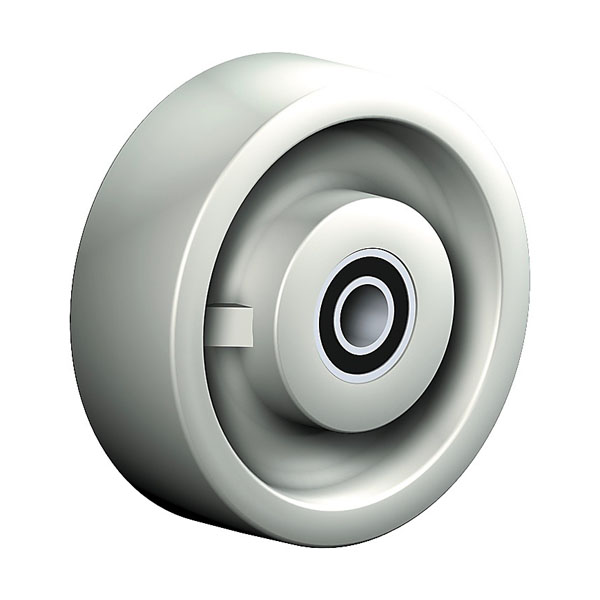

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Schwerlastlenkgehäuse ohne Mittelbolzen mit gehärtetem Drehkranz und gehärteten Stahl- kugeln, geschmiedet und getempert, Schmiernippel, Radachse verschraubt und gesichert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

18 von 18 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
GT 101 PK	Lenkrolle	100x37	450	140	138x110	105x80	10	104
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 101 PK	Bockrolle	100x37	450	140	138x110	105x80	10
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 101 P	Lenkrolle	100x37	450	140	138x110	105x80	10	104
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 104 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 101 P	Bockrolle	100x37	450	140	138x110	105x80	10
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 450 Bauhöhe H mm 140 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 126 PK	Lenkrolle	125x45	600	165	138x110	105x80	10	117
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 117 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 126 PK	Bockrolle	125x45	600	165	138x110	105x80	10
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 126 P	Lenkrolle	125x45	600	165	138x110	105x80	10	117
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Störkreisradius SR mm 117 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 126 P	Bockrolle	125x45	600	165	138x110	105x80	10
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 600 Bauhöhe H mm 165 Plattengröße TP mm 138x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 151 PK	Lenkrolle	150x48	900	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 151 PK	Bockrolle	150x48	900	200	150x105	105x80	13
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 151 P	Lenkrolle	150x48	900	200	150x105	105x80	13	150
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 151 P	Bockrolle	150x48	900	200	150x105	105x80	13
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 200 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 201 PK	Lenkrolle	200x50	1200	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 201 PK	Bockrolle	200x50	1200	250	150x105	105x80	13
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 201 P	Lenkrolle	200x50	1200	250	150x105	105x80	13	187
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 187 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 201 P	Bockrolle	200x50	1200	250	150x105	105x80	13
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1200 Bauhöhe H mm 250 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GT 250 PK	Lenkrolle	250x60	1270	300	150x105	105x80	13	190
Schwerlast Serie GT, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1270 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 190 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
GTF 250 PK	Bockrolle	250x60	1270	300	150x105	105x80	13
Schwerlast Serie GT, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1270 Bauhöhe H mm 300 Plattengröße TP mm 150x105 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
