Extra Schwerlastrollen Serie EDD, Rad P

 PDF Produktblatt

max 2400 kg
-30 °C - +80 °C
75-250 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

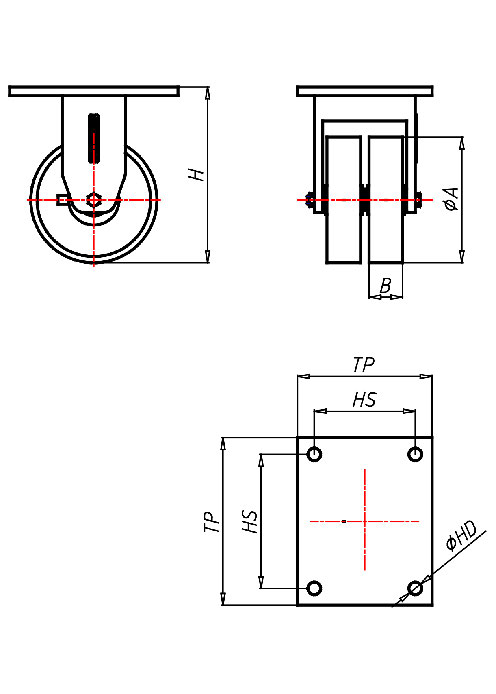

Dimensionen anzeigen
Feststeller Tlch - Gusseisen

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Werkstätten
Bau
Schwere Transportwagen

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

20 von 20 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
EDDF 75x65 PK	Bockrolle	75x65	500	127	135x110	105x80	13
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 75x65 Technische Daten Tragkraft kg 500 Bauhöhe H mm 127 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager
EDDF 82x70 PK	Bockrolle	82x70	700	131	135x110	105x80	13
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 82x70 Technische Daten Tragkraft kg 700 Bauhöhe H mm 131 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 126 PPK	Lenkrolle	125x45+45	1400	197	200x160	160x120	15	131
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45+45 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 131 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 126 PPK	Bockrolle	125x45+45	1400	197	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45+45 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 126 PP	Lenkrolle	125x45+45	1400	197	200x160	160x120	15	131
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45+45 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 131 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 126 PP	Bockrolle	125x45+45	1400	197	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45+45 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 150 PPK	Lenkrolle	150x40+40	800	210	200x160	160x120	15	141
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 141 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 150 PPK	Bockrolle	150x40+40	800	210	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 150 PPB	Lenkrolle	150x40+40	800	210	200x160	160x120	15	141
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 141 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 150 PPB	Bockrolle	150x40+40	800	210	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 150 PP	Lenkrolle	150x40+40	800	210	200x160	160x120	15	141
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 141 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 150 PP	Bockrolle	150x40+40	800	210	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 201 PPK	Lenkrolle	200x50+50	2000	270	255x205	210x160	16,5	177
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Störkreisradius SR mm 177 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 201 PPK	Bockrolle	200x50+50	2000	270	255x205	210x160	16,5
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 201 PP	Lenkrolle	200x50+50	2000	270	255x205	210x160	16,5	177
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Störkreisradius SR mm 177 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 201 PP	Bockrolle	200x50+50	2000	270	255x205	210x160	16,5
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 250 PPK	Lenkrolle	250x60+60	2400	323	255x205	210x160	16,5	216
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60+60 Technische Daten Tragkraft kg 2400 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Störkreisradius SR mm 216 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 250 PPK	Bockrolle	250x60+60	2400	323	255x205	210x160	16,5
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60+60 Technische Daten Tragkraft kg 2400 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 250 PP	Lenkrolle	250x60+60	2400	323	255x205	210x160	16,5	216
Extra Schwerlastrollen Serie EDD, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60+60 Technische Daten Tragkraft kg 2400 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Störkreisradius SR mm 216 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 250 PP	Bockrolle	250x60+60	2400	323	255x205	210x160	16,5
Extra Schwerlastrollen Serie EDD, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60+60 Technische Daten Tragkraft kg 2400 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 16,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Art.Nr. TLCH 165

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 195

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 240

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 200

152x114
127x63,5

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 151

120x120
85x85 / 100x100

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 210

120x120
85x85 / 100x100

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCMR

165x115

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCML

165x115

Menge € /Stk., exkl. Versandkosten
Gegenplatte 200x160x10 mm
Art.Nr. GEGENPLATTE 4

blank
Stahl blank
200x160x10
160x120

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M14x30 mm
Art.Nr. M 14X30

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M16x50 mm
Art.Nr. M 16X50

verzinkt
Stahl 8.8 verzinkt
M16x50

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
