Extra Schwerlastrollen Serie EDD, Rad ES

 PDF Produktblatt

max 3000 kg
-30 °C - +80 °C
200-500 mm

+++

Leicht lenkend
++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Feststeller Tlch - Gusseisen

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

hoher Fahrkomfort
geringer Rollwiderstand
sehr laufruhig
sehr abriebfest
hohe Tragkraft

Anwendungen

Gestelle
Maschinenwagen
Ausschusswagen
Schwere Transportwagen

Material

Laufbelag: Vollgummireifen 73±5 Shore A aufvulkanisiert
Felge: Stabile Stahlschweißkonstruktion - verzinkt

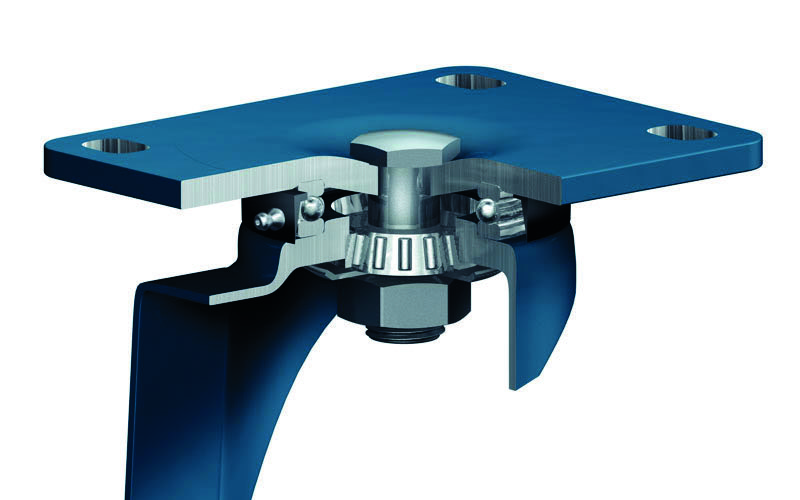

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

14 von 14 Artikeln dieser Serie werden angezeigt.

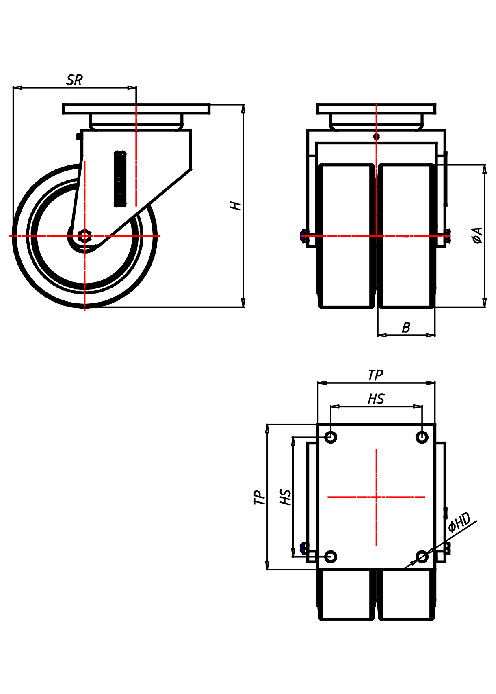

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
EDD 200 ESK	Lenkrolle	200x100	800	270	255x205	210x160	17	177
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 200x100 Technische Daten Tragkraft kg 800 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 177 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 200 ESK	Bockrolle	200x100	800	270	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 200x100 Technische Daten Tragkraft kg 800 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 250 ESK	Lenkrolle	250x100	1000	323	255x205	210x160	17	153
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 250x100 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 153 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 250 ESK	Bockrolle	250x100	1000	323	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 250x100 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 250 EESK	Lenkrolle	250x100+100	2000	356	255x205	210x160	17	237
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 250x100+100 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 356 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 237 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 250 EESK	Bockrolle	250x100+100	2000	356	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 250x100+100 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 356 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 300 ESK	Lenkrolle	300x100	1600	380	255x205	210x160	17	245
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 300x100 Technische Daten Tragkraft kg 1600 Bauhöhe H mm 380 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 245 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 300 ESK	Bockrolle	300x100	1600	380	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 300x100 Technische Daten Tragkraft kg 1600 Bauhöhe H mm 380 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 300 EESK	Lenkrolle	300x100+100	2400	400	255x205	210x160	19	260
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 300x100+100 Technische Daten Tragkraft kg 2400 Bauhöhe H mm 400 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 19 Störkreisradius SR mm 260 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 300 EESK	Bockrolle	300x100+100	2400	400	255x205	210x160	19
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 300x100+100 Technische Daten Tragkraft kg 2400 Bauhöhe H mm 400 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 19 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 400 EESK	Lenkrolle	400x100+100	2000	564	255x205	210x160	21	307
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 400x100+100 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 564 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 307 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 400 EESK	Bockrolle	400x100+100	2000	564	255x205	210x160	21
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 400x100+100 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 564 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 500 EESK	Lenkrolle	500x100+100	3000	630	300x300	250x250	21	393
Extra Schwerlastrollen Serie EDD, Rad ES Lenkrolle Rad-∅ x Breite [mm]: 500x100+100 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 630 Plattengröße TP mm 300x300 Lochabstand HS mm 250x250 Loch-Ø HD mm 21 Störkreisradius SR mm 393 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 500 EESK	Bockrolle	500x100+100	3000	630	300x300	250x250	21
Extra Schwerlastrollen Serie EDD, Rad ES Bockrolle Rad-∅ x Breite [mm]: 500x100+100 Technische Daten Tragkraft kg 3000 Bauhöhe H mm 630 Plattengröße TP mm 300x300 Lochabstand HS mm 250x250 Loch-Ø HD mm 21 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Art.Nr. TLCH 165

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 195

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 240

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 200

152x114
127x63,5

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 151

120x120
85x85 / 100x100

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 210

120x120
85x85 / 100x100

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCMR

165x115

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCML

165x115

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M16x50 mm
Art.Nr. M 16X50

verzinkt
Stahl 8.8 verzinkt
M16x50

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M18x50 mm
Art.Nr. M 18X50

verzinkt
Stahl 8.8 verzinkt
M18x50

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M20x60 mm
Art.Nr. M 20X60

verzinkt
Stahl 8.8 verzinkt
M20x60

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
