Hitzerollen Serie XDH, Rad HE

 PDF Produktblatt

max 80 kg
-40 °C - +250 °C
100-100 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

sehr laufruhig
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Backwagen

Material

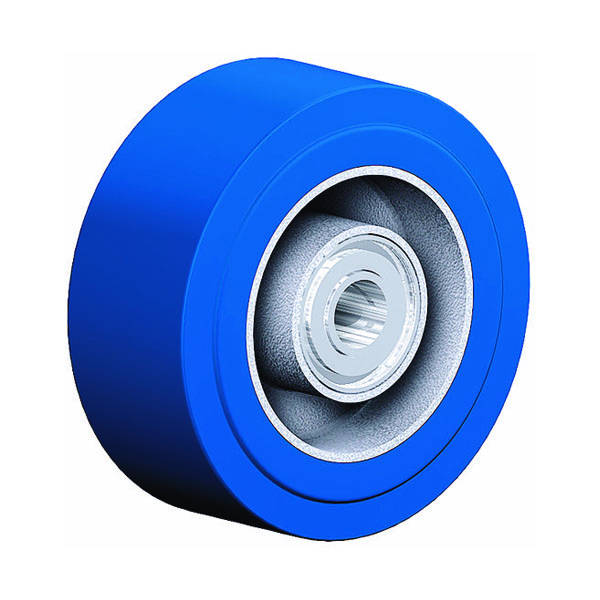

Laufbelag: Radkörper aus Spritzguss-Aluminium-Legierung SILIKON-Vollgummi 73±5 Shore A aufvulkanisiert
Felge: Radkörper aus Spritzguss-Aluminium-Legierung

Material Gabel

Ausführung: Edelstahl poliert, Gehäuse aus AISI 304, Kugeln AISI 420, zweifaches Kugellager, vernietet, Staubschutzring für Temperaturen bis max. 270° C, Heißlagerfett, Radachse verschraubt

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

2 von 2 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
XDH 100 HEK	Lenkrolle	100x40	80	129	102x83	80x60	9	89
Hitzerollen Serie XDH, Rad HE Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 80 Bauhöhe H mm 129 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 89 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
XF 100 HEK	Bockrolle	100x40	80	129	102x83	80x60	9
Hitzerollen Serie XDH, Rad HE Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 80 Bauhöhe H mm 129 Plattengröße TP mm 102x83 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Befestigungsschraube Edelstahl M8x20 mm
Art.Nr. M 8X20 INOX

Edelstahl
Edelstahl V2A
M8x20

Menge € /Stk., exkl. Versandkosten
Heißlagerfett HLF 4025
Art.Nr. SPRAY HLF 4025

-40 bis + 160 Grad
lebensmittelecht

Menge € /Stk., exkl. Versandkosten
Heißlagerfett HTSF 285
Art.Nr. SPRAY HTSF 285

+ 285 Grad

Menge € /Stk., exkl. Versandkosten
Fussschutz Edelstahl und PU
Art.Nr. FUSSSCHUTZ PU

Menge € /Stk., exkl. Versandkosten
