Kugelrollen Serie A-Flange DL

 PDF Produktblatt

max 340 kg
-30 °C - +70 °C

Bodenbeschaffenheit

Vorteile

geringes Profil
Bohrung für den Schmutzaustritt
Dichtungslippe

Anwendungen

Fertigungsstraßen
Mechatronik
Förderstrecken

Material

Kugel: Polyamid oder verzinkt oder Edelstahl mit Dichtungslippe

Gehäuse: verzinkt oder Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

13 von 13 Artikeln dieser Serie werden angezeigt.

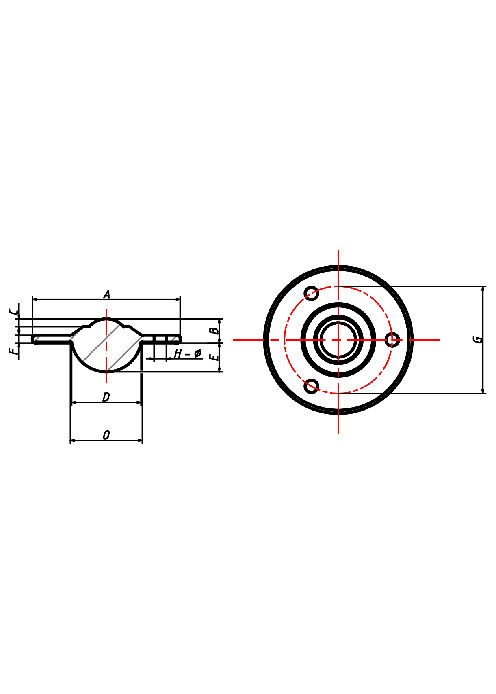

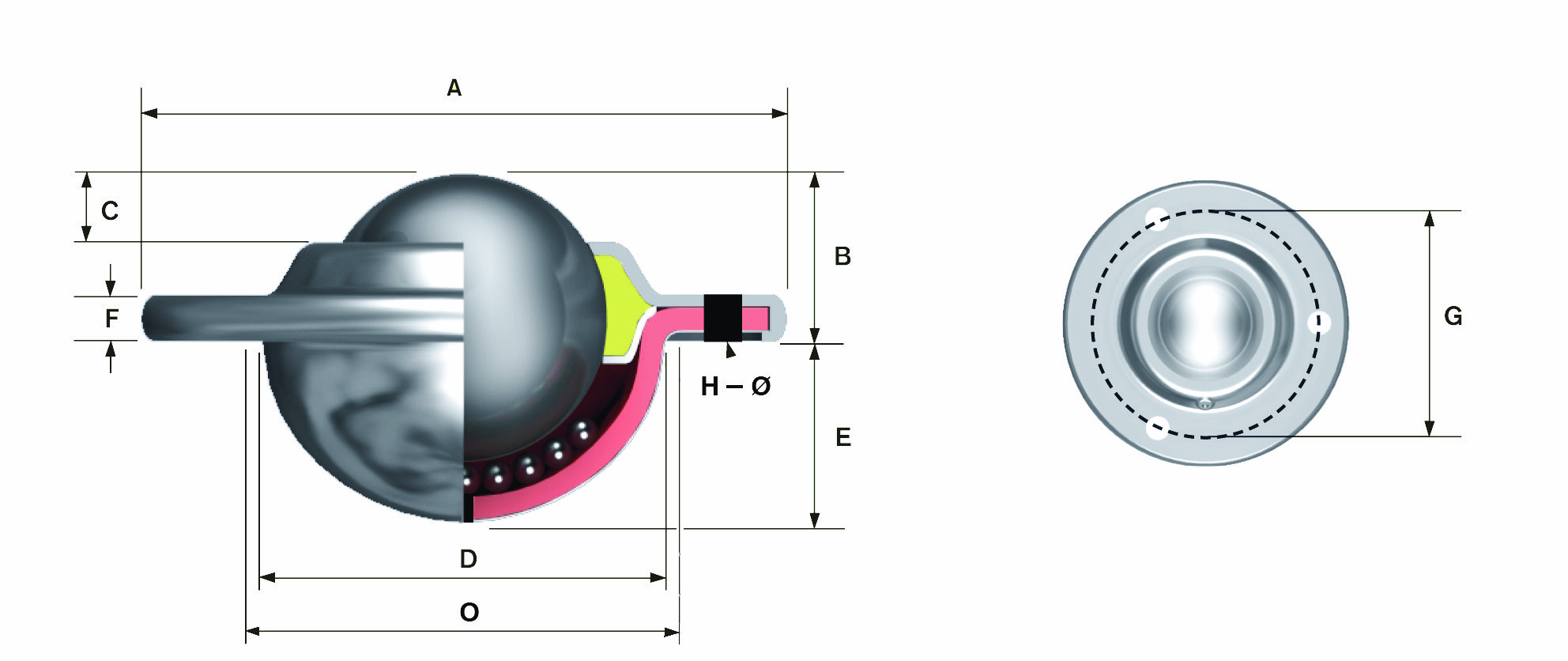

Artikelnummer	Artikelart	Kugel-Ø mm	Ausführung Gehäuse	Ausführung Kugeln	Tragkraft up kg	Tragkraft down kg	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	O mm
A3006-13	Kugelrolle	19	Stahl verzinkt	Carbon-Stahl	25	10	61,0	10,0	3,2	29,1	12,0	3,2	44,5	5,1	29,5
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 19 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 25 Tragkraft down kg 10 A mm 61,0 B mm 10,0 C mm 3,2 D mm 29,1 E mm 12,0 F mm 3,2 G mm 44,5 H mm 5,1 O mm 29,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3006-14	Kugelrolle	19	Stahl verzinkt	Laufkugel-Polyamid	20	10	61,0	10,0	3,2	29,1	12,0	3,2	44,5	5,1	29,5
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 19 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft up kg 20 Tragkraft down kg 10 A mm 61,0 B mm 10,0 C mm 3,2 D mm 29,1 E mm 12,0 F mm 3,2 G mm 44,5 H mm 5,1 O mm 29,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3006-15	Kugelrolle	19	Edelstahl	Edelstahl	25	10	61,0	10,0	3,2	29,1	12,0	3,2	44,5	5,1	29,5
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 19 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft up kg 25 Tragkraft down kg 10 A mm 61,0 B mm 10,0 C mm 3,2 D mm 29,1 E mm 12,0 F mm 3,2 G mm 44,5 H mm 5,1 O mm 29,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3006-16	Kugelrolle	19	Stahl verzinkt	Edelstahl	25	10	61,0	10,0	3,2	29,1	12,0	3,2	44,5	5,1	29,5
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 19 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 25 Tragkraft down kg 10 A mm 61,0 B mm 10,0 C mm 3,2 D mm 29,1 E mm 12,0 F mm 3,2 G mm 44,5 H mm 5,1 O mm 29,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1008-13	Kugelrolle	25	Stahl verzinkt	Carbon-Stahl	55	25	73,0	14,2	6,3	37,2	15,8	3,5	55,6	5,1	38,1
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 55 Tragkraft down kg 25 A mm 73,0 B mm 14,2 C mm 6,3 D mm 37,2 E mm 15,8 F mm 3,5 G mm 55,6 H mm 5,1 O mm 38,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1008-14	Kugelrolle	25	Stahl verzinkt	Laufkugel-Polyamid	25	10	73,0	14,2	6,3	37,2	15,8	3,5	55,6	5,1	38,1
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft up kg 25 Tragkraft down kg 10 A mm 73,0 B mm 14,2 C mm 6,3 D mm 37,2 E mm 15,8 F mm 3,5 G mm 55,6 H mm 5,1 O mm 38,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1008-15	Kugelrolle	25	Edelstahl	Edelstahl	55	25	73,0	14,2	6,3	37,2	15,8	3,5	55,6	5,1	38,1
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft up kg 55 Tragkraft down kg 25 A mm 73,0 B mm 14,2 C mm 6,3 D mm 37,2 E mm 15,8 F mm 3,5 G mm 55,6 H mm 5,1 O mm 38,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1008-16	Kugelrolle	25	Stahl verzinkt	Edelstahl	55	25	73,0	14,2	6,3	37,2	15,8	3,5	55,6	5,1	38,1
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 55 Tragkraft down kg 25 A mm 73,0 B mm 14,2 C mm 6,3 D mm 37,2 E mm 15,8 F mm 3,5 G mm 55,6 H mm 5,1 O mm 38,1 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A2011-13	Kugelrolle	40	Stahl verzinkt	Carbon-Stahl	140	60	89,0	21,4	8,7	55,6	24,6	6,0	70,0	7,0	56,0
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 40 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 140 Tragkraft down kg 60 A mm 89,0 B mm 21,4 C mm 8,7 D mm 55,6 E mm 24,6 F mm 6,0 G mm 70,0 H mm 7,0 O mm 56,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A2011-15	Kugelrolle	40	Edelstahl	Edelstahl	140	60	89,0	21,4	8,7	55,6	24,6	6,0	70,0	7,0	56,0
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 40 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft up kg 140 Tragkraft down kg 60 A mm 89,0 B mm 21,4 C mm 8,7 D mm 55,6 E mm 24,6 F mm 6,0 G mm 70,0 H mm 7,0 O mm 56,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A2011-16	Kugelrolle	40	Stahl verzinkt	Edelstahl	140	60	89,0	21,4	8,7	55,6	24,6	6,0	70,0	7,0	56,0
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 40 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 140 Tragkraft down kg 60 A mm 89,0 B mm 21,4 C mm 8,7 D mm 55,6 E mm 24,6 F mm 6,0 G mm 70,0 H mm 7,0 O mm 56,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A4001-13	Kugelrolle	50	Stahl verzinkt	Carbon-Stahl	340	100	120,7	28,3	14,3	75,3	30,2	6,3	92,0	8,0	76,0
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 50 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 340 Tragkraft down kg 100 A mm 120,7 B mm 28,3 C mm 14,3 D mm 75,3 E mm 30,2 F mm 6,3 G mm 92,0 H mm 8,0 O mm 76,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A4001-16	Kugelrolle	50	Stahl verzinkt	Edelstahl	340	100	120,7	28,3	14,3	75,3	30,2	6,3	92,0	8,0	76,0
Kugelrollen Serie A-Flange, Rad DL Kugelrolle Technische Daten Kugel-Ø mm 50 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 340 Tragkraft down kg 100 A mm 120,7 B mm 28,3 C mm 14,3 D mm 75,3 E mm 30,2 F mm 6,3 G mm 92,0 H mm 8,0 O mm 76,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
