Kugelrollen Serie A5 S/0

 PDF Produktblatt

max 610 kg
-30 °C - +70 °C

Bodenbeschaffenheit

Vorteile

Lagerschale aus speziell gehärtetem Stahl
Bohrung für den Schmutzaustritt
Dichtlippe aus Wollfilz

Anwendungen

Fertigungsstraßen
Förderstrecken

Material

Kugel: Polyamid oder verzinkt oder Edelstahl

Gehäuse: verzinkt oder Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

15 von 15 Artikeln dieser Serie werden angezeigt.

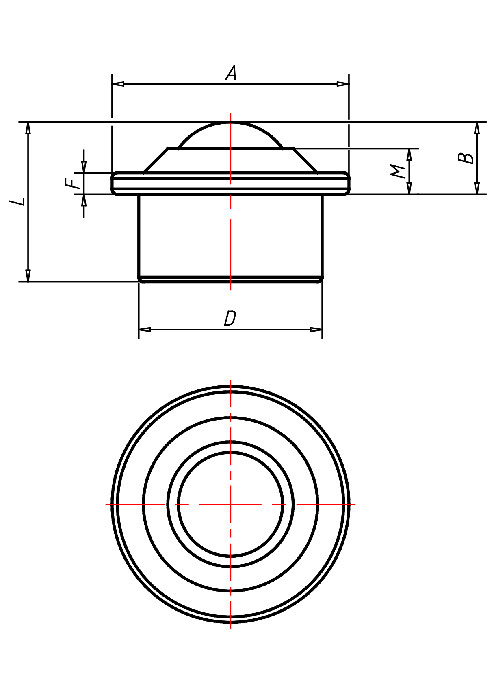

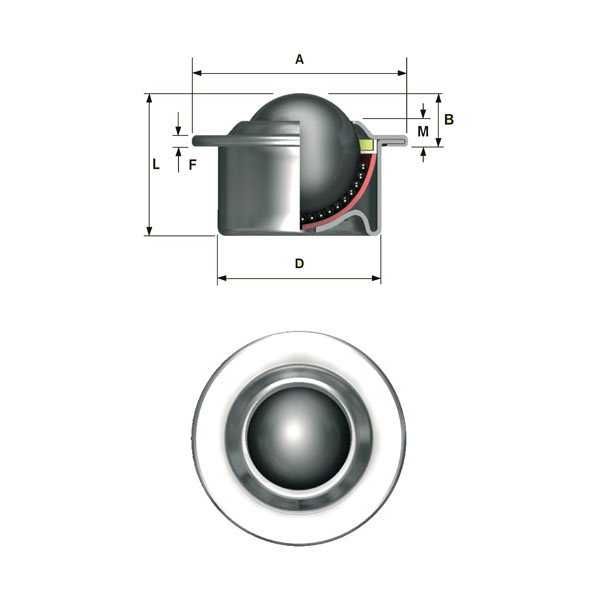

Artikelnummer	Artikelart	Serie	Kugel-Ø mm	Ausführung Gehäuse	Ausführung Kugeln	Tragkraft kg	A mm	B mm	D mm	F mm	G mm	H mm	M mm	L mm
A515-0-13	Kugelrolle	0	15	Stahl verzinkt	Carbon-Stahl	60	31	9,5	24	2,8	-	-	6	21
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 60 A mm 31 B mm 9,5 D mm 24 F mm 2,8 G mm - H mm - M mm 6 L mm 21 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A515-0-14	Kugelrolle	0	15	Stahl verzinkt	Laufkugel-Polyamid	10	31	9,5	24	2,8	-	-	6	21
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft kg 10 A mm 31 B mm 9,5 D mm 24 F mm 2,8 G mm - H mm - M mm 6 L mm 21 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A515-0-15	Kugelrolle	0	15	Edelstahl	Edelstahl	38	31	9,5	24	2,8	-	-	6	21
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 38 A mm 31 B mm 9,5 D mm 24 F mm 2,8 G mm - H mm - M mm 6 L mm 21 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A515-0-16	Kugelrolle	0	15	Stahl verzinkt	Edelstahl	60	31	9,5	24	2,8	-	-	6	21
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 60 A mm 31 B mm 9,5 D mm 24 F mm 2,8 G mm - H mm - M mm 6 L mm 21 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A522-0-13	Kugelrolle	0	22	Stahl verzinkt	Carbon-Stahl	160	45	9,8	36	2,8	-	-	6	30
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 160 A mm 45 B mm 9,8 D mm 36 F mm 2,8 G mm - H mm - M mm 6 L mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A522-0-14	Kugelrolle	0	22	Stahl verzinkt	Laufkugel-Polyamid	20	45	9,8	36	2,8	-	-	6	30
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft kg 20 A mm 45 B mm 9,8 D mm 36 F mm 2,8 G mm - H mm - M mm 6 L mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A522-0-15	Kugelrolle	0	22	Edelstahl	Edelstahl	100	45	9,8	36	2,8	-	-	6	30
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 100 A mm 45 B mm 9,8 D mm 36 F mm 2,8 G mm - H mm - M mm 6 L mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A522-0-16	Kugelrolle	0	22	Stahl verzinkt	Edelstahl	160	45	9,8	36	2,8	-	-	6	30
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 160 A mm 45 B mm 9,8 D mm 36 F mm 2,8 G mm - H mm - M mm 6 L mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A530-0-13	Kugelrolle	0	30	Stahl verzinkt	Carbon-Stahl	300	55	13,8	45	4	-	-	8,3	37
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 300 A mm 55 B mm 13,8 D mm 45 F mm 4 G mm - H mm - M mm 8,3 L mm 37 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A530-0-14	Kugelrolle	0	30	Stahl verzinkt	Laufkugel-Polyamid	25	55	13,8	45	4	-	-	8,3	37
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft kg 25 A mm 55 B mm 13,8 D mm 45 F mm 4 G mm - H mm - M mm 8,3 L mm 37 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A530-0-15	Kugelrolle	0	30	Edelstahl	Edelstahl	200	55	13,8	45	4	-	-	8,3	37
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 200 A mm 55 B mm 13,8 D mm 45 F mm 4 G mm - H mm - M mm 8,3 L mm 37 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A530-0-16	Kugelrolle	0	30	Stahl verzinkt	Edelstahl	300	55	13,8	45	4	-	-	8,3	37
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 300 A mm 55 B mm 13,8 D mm 45 F mm 4 G mm - H mm - M mm 8,3 L mm 37 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A545-0-13	Kugelrolle	0	45	Stahl verzinkt	Carbon-Stahl	610	75	19	62	4	-	-	10	53,5
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 45 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 610 A mm 75 B mm 19 D mm 62 F mm 4 G mm - H mm - M mm 10 L mm 53,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A545-0-15	Kugelrolle	0	45	Edelstahl	Edelstahl	250	75	19	62	4	-	-	10	53,5
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 45 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 250 A mm 75 B mm 19 D mm 62 F mm 4 G mm - H mm - M mm 10 L mm 53,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A545-0-16	Kugelrolle	0	45	Stahl verzinkt	Edelstahl	610	75	19	62	4	-	-	10	53,5
Kugelrollen Serie A5, Rad S/0 Kugelrolle Technische Daten Kugel-Ø mm 45 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 610 A mm 75 B mm 19 D mm 62 F mm 4 G mm - H mm - M mm 10 L mm 53,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
