Kugelrollen Serie A8 S800

 PDF Produktblatt

max 1500 kg
-30 °C - +70 °C

Bodenbeschaffenheit

Vorteile

Gehäuse aus solidem Stahl gedreht
hohe Tragkraft
flaches Profil
Bohrung für den Schmutzaustritt

Anwendungen

Fertigungsstraßen
Förderstrecken

Material

Kugel: verzinkt oder Edelstahl

Gehäuse: verzinkt oder Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

12 von 12 Artikeln dieser Serie werden angezeigt.

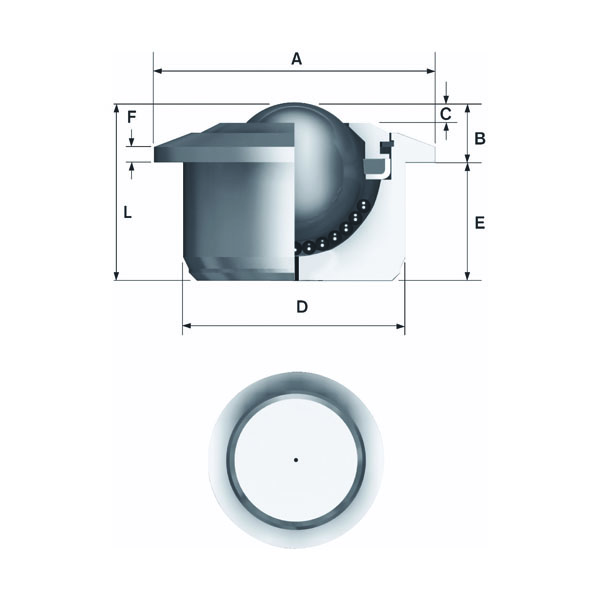

Artikelnummer	Artikelart	Serie	Kugel-Ø mm	Ausführung Gehäuse	Ausführung Kugeln	Tragkraft kg	A mm	B mm	C mm	D mm	E mm	F mm	L mm
A800-22-13	Kugelrolle	800	22	Stahl verzinkt	Carbon-Stahl	180	45	9,8	4	36	20,7	3	30,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 180 A mm 45 B mm 9,8 C mm 4 D mm 36 E mm 20,7 F mm 3 L mm 30,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-22-15	Kugelrolle	800	22	Edelstahl	Edelstahl	120	45	9,8	4	36	20,7	3	30,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 120 A mm 45 B mm 9,8 C mm 4 D mm 36 E mm 20,7 F mm 3 L mm 30,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-22-16	Kugelrolle	800	22	Stahl verzinkt	Edelstahl	180	45	9,8	4	36	20,7	3	30,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 22 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 180 A mm 45 B mm 9,8 C mm 4 D mm 36 E mm 20,7 F mm 3 L mm 30,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-30-13	Kugelrolle	800	30	Stahl verzinkt	Carbon-Stahl	350	55	13,8	6	45	23,0	3,4	36,8
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 350 A mm 55 B mm 13,8 C mm 6 D mm 45 E mm 23,0 F mm 3,4 L mm 36,8 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-30-15	Kugelrolle	800	30	Edelstahl	Edelstahl	200	55	13,8	6	45	23,0	3,4	36,8
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 200 A mm 55 B mm 13,8 C mm 6 D mm 45 E mm 23,0 F mm 3,4 L mm 36,8 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-30-16	Kugelrolle	800	30	Stahl verzinkt	Edelstahl	350	55	13,8	6	45	23,0	3,4	36,8
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 30 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 350 A mm 55 B mm 13,8 C mm 6 D mm 45 E mm 23,0 F mm 3,4 L mm 36,8 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-45-13	Kugelrolle	800	45	Stahl verzinkt	Carbon-Stahl	600	75	19	9	62	34,5	3,8	53,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 45 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 600 A mm 75 B mm 19 C mm 9 D mm 62 E mm 34,5 F mm 3,8 L mm 53,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-45-15	Kugelrolle	800	45	Edelstahl	Edelstahl	300	75	19	9	62	34,5	3,8	53,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 45 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 300 A mm 75 B mm 19 C mm 9 D mm 62 E mm 34,5 F mm 3,8 L mm 53,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-45-16	Kugelrolle	800	45	Stahl verzinkt	Edelstahl	600	75	19	9	62	34,5	3,8	53,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 45 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 600 A mm 75 B mm 19 C mm 9 D mm 62 E mm 34,5 F mm 3,8 L mm 53,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-60-13	Kugelrolle	800	60	Stahl verzinkt	Carbon-Stahl	1500	117	29,5	17	100	48,0	5	77,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 60 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft kg 1500 A mm 117 B mm 29,5 C mm 17 D mm 100 E mm 48,0 F mm 5 L mm 77,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-60-15	Kugelrolle	800	60	Edelstahl	Edelstahl	1000	117	29,5	17	100	48,0	5	77,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 60 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft kg 1000 A mm 117 B mm 29,5 C mm 17 D mm 100 E mm 48,0 F mm 5 L mm 77,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A800-60-16	Kugelrolle	800	60	Stahl verzinkt	Edelstahl	1500	117	29,5	17	100	48,0	5	77,5
Kugelrollen Serie A8, Rad S800 Kugelrolle Technische Daten Kugel-Ø mm 60 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft kg 1500 A mm 117 B mm 29,5 C mm 17 D mm 100 E mm 48,0 F mm 5 L mm 77,5 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
