Kugelrollen Serie A-Flange

 PDF Produktblatt

max 125 kg
-30 °C - +70 °C

Bodenbeschaffenheit

Vorteile

geringes Profil
Bohrung für den Schmutzaustritt

Anwendungen

Fertigungsstraßen
Mechatronik
Förderstrecken

Material

Kugel: Polyamid oder verzinkt oder Edelstahl

Gehäuse: verzinkt oder Edelstahl

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

11 von 11 Artikeln dieser Serie werden angezeigt.

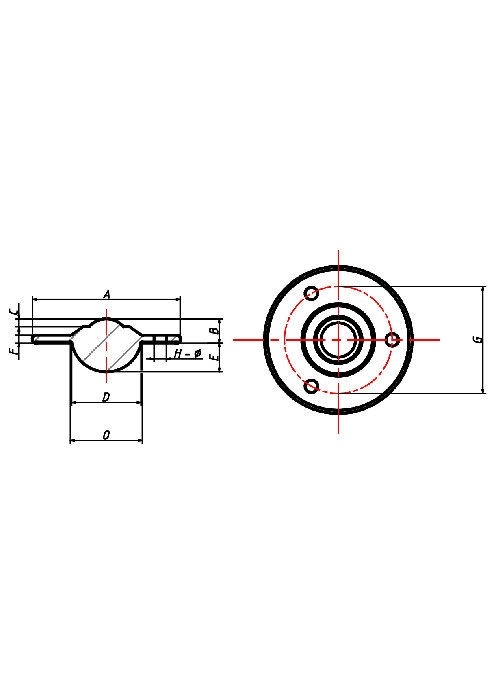

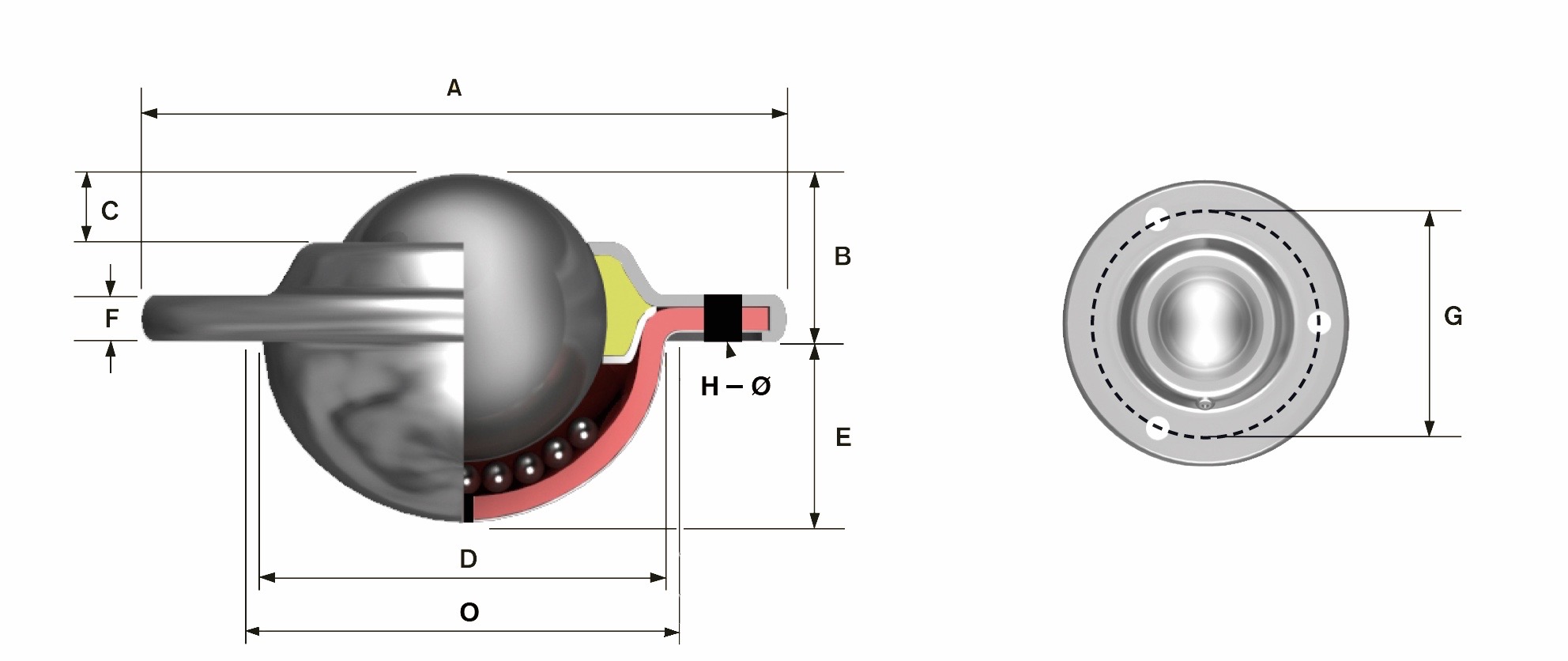

Artikelnummer	Artikelart	Kugel-Ø mm	Ausführung Gehäuse	Ausführung Kugeln	Tragkraft up kg	Tragkraft down kg	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	O mm
A3016-13	Kugelrolle	15	Stahl verzinkt	Carbon-Stahl	12	6	41,3	10,2	4,0	22,2	8,3	3,2	30,0	3,5	23,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 12 Tragkraft down kg 6 A mm 41,3 B mm 10,2 C mm 4,0 D mm 22,2 E mm 8,3 F mm 3,2 G mm 30,0 H mm 3,5 O mm 23,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3016-14	Kugelrolle	15	Stahl verzinkt	Laufkugel-Polyamid	8	4	41,3	10,2	4,0	22,2	8,3	3,2	30,0	3,5	23,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft up kg 8 Tragkraft down kg 4 A mm 41,3 B mm 10,2 C mm 4,0 D mm 22,2 E mm 8,3 F mm 3,2 G mm 30,0 H mm 3,5 O mm 23,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3016-15	Kugelrolle	15	Edelstahl	Edelstahl	12	6	41,3	10,2	4,0	22,2	8,3	3,2	30,0	3,5	23,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft up kg 12 Tragkraft down kg 6 A mm 41,3 B mm 10,2 C mm 4,0 D mm 22,2 E mm 8,3 F mm 3,2 G mm 30,0 H mm 3,5 O mm 23,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3016-16	Kugelrolle	15	Stahl verzinkt	Edelstahl	12	6	41,3	10,2	4,0	22,2	8,3	3,2	30,0	3,5	23,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 15 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 12 Tragkraft down kg 6 A mm 41,3 B mm 10,2 C mm 4,0 D mm 22,2 E mm 8,3 F mm 3,2 G mm 30,0 H mm 3,5 O mm 23,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3025-13	Kugelrolle	25	Stahl verzinkt	Carbon-Stahl	55	25	56,0	14,6	7,3	34,7	14,6	4,0	45,5	4,5	35,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 55 Tragkraft down kg 25 A mm 56,0 B mm 14,6 C mm 7,3 D mm 34,7 E mm 14,6 F mm 4,0 G mm 45,5 H mm 4,5 O mm 35,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3025-14	Kugelrolle	25	Stahl verzinkt	Laufkugel-Polyamid	25	10	56,0	14,6	7,3	34,7	14,6	4,0	45,5	4,5	35,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Laufkugel-Polyamid Tragkraft up kg 25 Tragkraft down kg 10 A mm 56,0 B mm 14,6 C mm 7,3 D mm 34,7 E mm 14,6 F mm 4,0 G mm 45,5 H mm 4,5 O mm 35,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3025-15	Kugelrolle	25	Edelstahl	Edelstahl	55	25	56,0	14,6	7,3	34,7	14,6	4,0	45,5	4,5	35,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft up kg 55 Tragkraft down kg 25 A mm 56,0 B mm 14,6 C mm 7,3 D mm 34,7 E mm 14,6 F mm 4,0 G mm 45,5 H mm 4,5 O mm 35,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A3025-16	Kugelrolle	25	Stahl verzinkt	Edelstahl	55	25	56,0	14,6	7,3	34,7	14,6	4,0	45,5	4,5	35,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 25 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 55 Tragkraft down kg 25 A mm 56,0 B mm 14,6 C mm 7,3 D mm 34,7 E mm 14,6 F mm 4,0 G mm 45,5 H mm 4,5 O mm 35,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1022-13	Kugelrolle	32	Stahl verzinkt	Carbon-Stahl	125	55	73,7	16,2	8,0	45,5	19,9	4,2	58,7	5,1	46,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 32 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Carbon-Stahl Tragkraft up kg 125 Tragkraft down kg 55 A mm 73,7 B mm 16,2 C mm 8,0 D mm 45,5 E mm 19,9 F mm 4,2 G mm 58,7 H mm 5,1 O mm 46,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1022-15	Kugelrolle	32	Edelstahl	Edelstahl	125	55	73,7	16,2	8,0	45,5	19,9	4,2	58,7	5,1	46,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 32 Ausführung Gehäuse Edelstahl Ausführung Kugeln Edelstahl Tragkraft up kg 125 Tragkraft down kg 55 A mm 73,7 B mm 16,2 C mm 8,0 D mm 45,5 E mm 19,9 F mm 4,2 G mm 58,7 H mm 5,1 O mm 46,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
A1022-16	Kugelrolle	32	Stahl verzinkt	Edelstahl	125	55	73,7	16,2	8,0	45,5	19,9	4,2	58,7	5,1	46,0
Kugelrollen Serie A-Flange, Rad Kugelrolle Technische Daten Kugel-Ø mm 32 Ausführung Gehäuse Stahl verzinkt Ausführung Kugeln Edelstahl Tragkraft up kg 125 Tragkraft down kg 55 A mm 73,7 B mm 16,2 C mm 8,0 D mm 45,5 E mm 19,9 F mm 4,2 G mm 58,7 H mm 5,1 O mm 46,0 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
