Schienenräder - Spurkranzrad Serie SP

 PDF Produktblatt

max 3000 kg
-40 °C - +300 °C*
50-250 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt
Hindernisse

Vorteile

sehr hohe Tragkraft
sehr abriebfest
für hohe Temperaturen

Anwendungen

Material

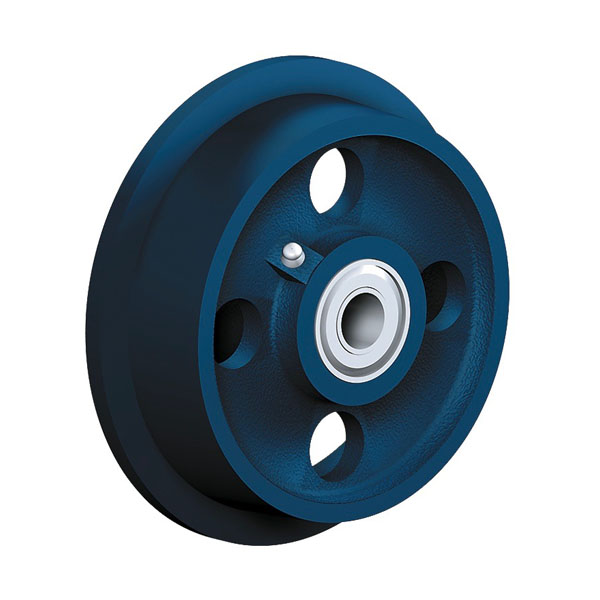

Vollrad: Spurkranzrad aus Eisenguss Lauffläche sauber überdreht, Neigungswinkel 3° Ausführung lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

17 von 17 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø o. Spurkranz mm	Rad-Ø m. Spurkranz mm	Laufflächenbreite mm	Radbreite mm	Tragkraft kg	Nabenlänge mm	Bohrungsdurchmesser mm
50 SP-15	Schienenrad	50	62	26	32	400	32	15
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 62 Laufflächenbreite mm 26 Radbreite mm 32 Tragkraft kg 400 Nabenlänge mm 32 Radlagerung Gleitlager Bohrungsdurchmesser mm 15 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SP-20	Schienenrad	75	100	30	40	700	47	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Laufflächenbreite mm 30 Radbreite mm 40 Tragkraft kg 700 Nabenlänge mm 47 Radlagerung Gleitlager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SPK 20	Schienenrad	75	100	30	40	700	47	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Laufflächenbreite mm 30 Radbreite mm 40 Tragkraft kg 700 Nabenlänge mm 47 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SP-20	Schienenrad	100	125	36	46	800	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Laufflächenbreite mm 36 Radbreite mm 46 Tragkraft kg 800 Nabenlänge mm 52 Radlagerung Gleitlager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SPK 20	Schienenrad	100	125	36	46	800	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Laufflächenbreite mm 36 Radbreite mm 46 Tragkraft kg 800 Nabenlänge mm 52 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 SP-20	Schienenrad	125	145	36	46	900	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 145 Laufflächenbreite mm 36 Radbreite mm 46 Tragkraft kg 900 Nabenlänge mm 52 Radlagerung Gleitlager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 SPK 20	Schienenrad	125	145	36	46	900	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 145 Laufflächenbreite mm 36 Radbreite mm 46 Tragkraft kg 900 Nabenlänge mm 52 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SP-20	Schienenrad	150	175	36	46	1000	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 175 Laufflächenbreite mm 36 Radbreite mm 46 Tragkraft kg 1000 Nabenlänge mm 52 Radlagerung Gleitlager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SPK 20	Schienenrad	150	175	36	46	1000	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 175 Laufflächenbreite mm 36 Radbreite mm 46 Tragkraft kg 1000 Nabenlänge mm 52 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
180 SP-30	Schienenrad	180	210	36	48	1200	52	30
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 210 Laufflächenbreite mm 36 Radbreite mm 48 Tragkraft kg 1200 Nabenlänge mm 52 Radlagerung Gleitlager Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
180 SPK 20	Schienenrad	180	210	36	48	1200	52	20
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 210 Laufflächenbreite mm 36 Radbreite mm 48 Tragkraft kg 1200 Nabenlänge mm 52 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SP-30	Schienenrad	200	230	38	56	1500	60	30
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 230 Laufflächenbreite mm 38 Radbreite mm 56 Tragkraft kg 1500 Nabenlänge mm 60 Radlagerung Gleitlager Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SPK 25	Schienenrad	200	230	38	56	1500	60	25
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 230 Laufflächenbreite mm 38 Radbreite mm 56 Tragkraft kg 1500 Nabenlänge mm 60 Radlagerung Kugellager Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
201 SPK 40	Schienenrad	200	230	62	80	3000	90	40
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 230 Laufflächenbreite mm 62 Radbreite mm 80 Tragkraft kg 3000 Nabenlänge mm 90 Radlagerung Kugellager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SP-40	Schienenrad	250	300	50	65	2000	70	40
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 300 Laufflächenbreite mm 50 Radbreite mm 65 Tragkraft kg 2000 Nabenlänge mm 70 Radlagerung Gleitlager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SPK 30	Schienenrad	250	300	50	65	2000	70	30
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 300 Laufflächenbreite mm 50 Radbreite mm 65 Tragkraft kg 2000 Nabenlänge mm 70 Radlagerung Kugellager Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
251 SPK 40	Schienenrad	250	300	50	65	3000	70	40
Schienenräder Serie SP, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 300 Laufflächenbreite mm 50 Radbreite mm 65 Tragkraft kg 3000 Nabenlänge mm 70 Radlagerung Kugellager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
