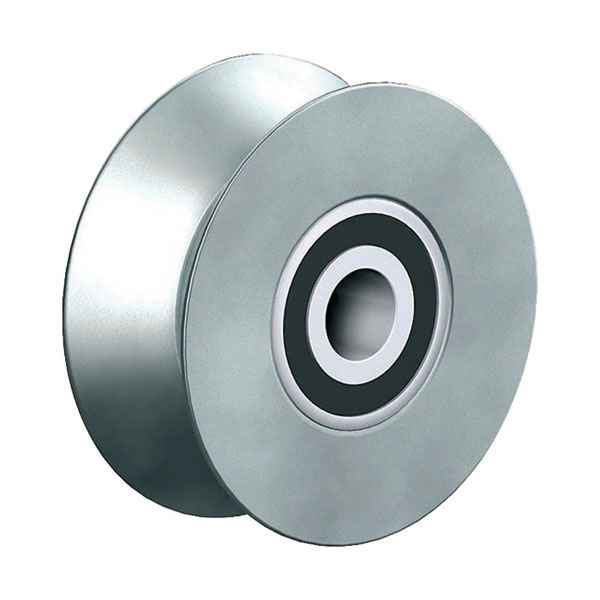

Schienenräder - V-Nutrad Serie SVT

 PDF Produktblatt

max 2200 kg
-30 °C - +350 °C*
75-200 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt
Hindernisse

Vorteile

sehr hohe Tragkraft
sehr abriebfest
für hohe Temperaturen

Anwendungen

Material

Vollrad: 90° V-Nut Rad aus Stahl BS 3100

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

10 von 10 Artikeln dieser Serie werden angezeigt.

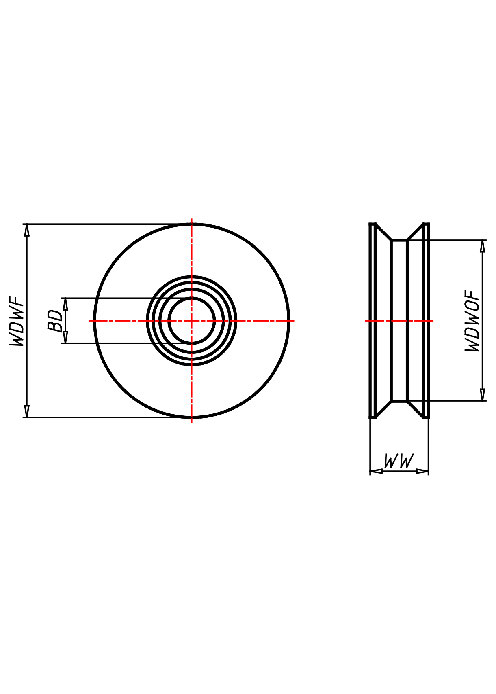

Artikelnummer	Artikelart	Rad-Ø o. Spurkranz mm	Rad-Ø m. Spurkranz mm	Radbreite mm	Tragkraft kg	Nabenlänge mm	Bohrungsdurchmesser mm
75 SVT-20	Schienenrad	50	75	35	300	35	20 H7
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 75 Radbreite mm 35 Tragkraft kg 300 Nabenlänge mm 35 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 20 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SVTK 20	Schienenrad	50	75	35	300	35	20
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 75 Radbreite mm 35 Tragkraft kg 300 Nabenlänge mm 35 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SVT-25	Schienenrad	75	100	40	600	40	25 H7
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Radbreite mm 40 Tragkraft kg 600 Nabenlänge mm 40 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 25 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SVTK 25	Schienenrad	75	100	40	600	40	25
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Radbreite mm 40 Tragkraft kg 600 Nabenlänge mm 40 Radlagerung Kugellager Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 SVT-25	Schienenrad	100	125	40	1200	40	25 H7
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Radbreite mm 40 Tragkraft kg 1200 Nabenlänge mm 40 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 25 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
125 SVTK 30	Schienenrad	100	125	40	1200	40	30
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Radbreite mm 40 Tragkraft kg 1200 Nabenlänge mm 40 Radlagerung Kugellager Bohrungsdurchmesser mm 30 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SVT-30	Schienenrad	125	150	45	1400	45	30 H7
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 150 Radbreite mm 45 Tragkraft kg 1400 Nabenlänge mm 45 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 30 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SVTK 35	Schienenrad	125	150	45	1400	45	35
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 150 Radbreite mm 45 Tragkraft kg 1400 Nabenlänge mm 45 Radlagerung Kugellager Bohrungsdurchmesser mm 35 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SVT-30	Schienenrad	168	200	50	2200	50	30 H7
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 200 Radbreite mm 50 Tragkraft kg 2200 Nabenlänge mm 50 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 30 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SVTK 40	Schienenrad	168	200	50	2200	50	40
Schienenräder Serie SVT, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 200 Radbreite mm 50 Tragkraft kg 2200 Nabenlänge mm 50 Radlagerung Kugellager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
