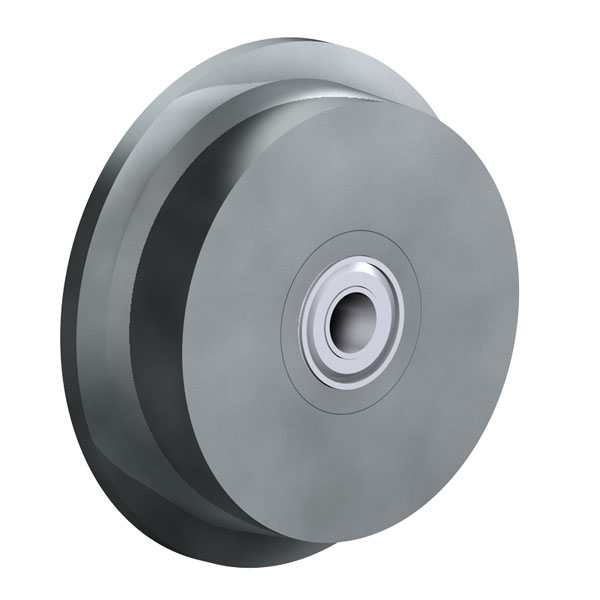

Schienenräder - Spurkranzrad Serie SSF

 PDF Produktblatt

max 33600 kg
-30 °C - +350 °C*
75-600 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt
Hindernisse

Vorteile

sehr hohe Tragkraft
sehr abriebfest
für hohe Temperaturen

Anwendungen

Material

Vollrad: Spurkranzrad aus Stahl BS 3100 Lauffläche sauber überdreht Neigungswinkel 3°

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

28 von 28 Artikeln dieser Serie werden angezeigt.

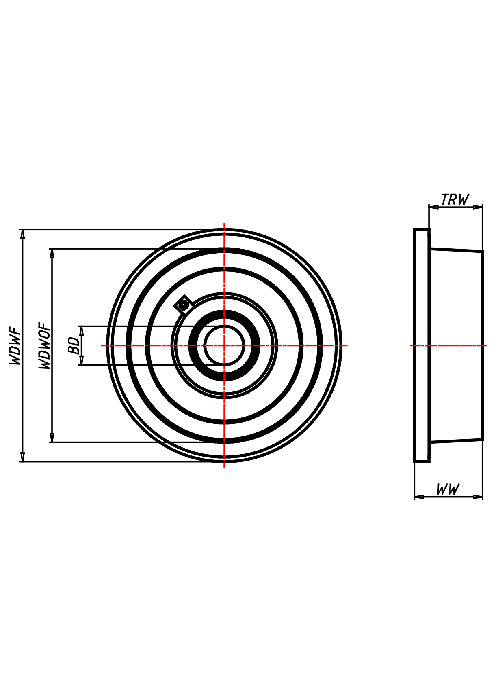

Artikelnummer	Artikelart	Rad-Ø o. Spurkranz mm	Rad-Ø m. Spurkranz mm	Laufflächenbreite mm	Radbreite mm	Tragkraft kg	Nabenlänge mm	Bohrungsdurchmesser mm
75 SSF-20	Schienenrad	75	100	25	37	1000	37	20 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Laufflächenbreite mm 25 Radbreite mm 37 Tragkraft kg 1000 Nabenlänge mm 37 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 20 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SSFK 20	Schienenrad	75	100	25	37	970	37	20
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Laufflächenbreite mm 25 Radbreite mm 37 Tragkraft kg 970 Nabenlänge mm 37 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
75 SSFTM 20	Schienenrad	75	100	25	37	1000	37	20
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 100 Laufflächenbreite mm 25 Radbreite mm 37 Tragkraft kg 1000 Nabenlänge mm 37 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SSF-20	Schienenrad	100	125	25	37	1400	37	20 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Laufflächenbreite mm 25 Radbreite mm 37 Tragkraft kg 1400 Nabenlänge mm 37 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 20 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SSFK 20	Schienenrad	100	125	25	37	1140	37	20
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Laufflächenbreite mm 25 Radbreite mm 37 Tragkraft kg 1140 Nabenlänge mm 37 Radlagerung Kugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
100 SSFTM 20	Schienenrad	100	125	25	37	1400	37	20
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 125 Laufflächenbreite mm 25 Radbreite mm 37 Tragkraft kg 1400 Nabenlänge mm 37 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 20 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SSF-25	Schienenrad	150	190	40	55	3300	55	25 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 190 Laufflächenbreite mm 40 Radbreite mm 55 Tragkraft kg 3300 Nabenlänge mm 55 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 25 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SSFK 25	Schienenrad	150	190	40	55	1140	55	25
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 190 Laufflächenbreite mm 40 Radbreite mm 55 Tragkraft kg 1140 Nabenlänge mm 55 Radlagerung Kugellager Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
150 SSFTM 25	Schienenrad	150	190	40	55	3300	55	25
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 190 Laufflächenbreite mm 40 Radbreite mm 55 Tragkraft kg 3300 Nabenlänge mm 55 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 25 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SSF-30	Schienenrad	200	240	55	70	6100	70	30 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 240 Laufflächenbreite mm 55 Radbreite mm 70 Tragkraft kg 6100 Nabenlänge mm 70 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 30 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SSFK 40	Schienenrad	200	240	55	70	3384	70	40
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 240 Laufflächenbreite mm 55 Radbreite mm 70 Tragkraft kg 3384 Nabenlänge mm 70 Radlagerung Kugellager Bohrungsdurchmesser mm 40 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
200 SSFTM 35	Schienenrad	200	240	55	70	6100	70	35
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 240 Laufflächenbreite mm 55 Radbreite mm 70 Tragkraft kg 6100 Nabenlänge mm 70 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 35 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SSF-35	Schienenrad	250	290	55	70	7600	70	35 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 290 Laufflächenbreite mm 55 Radbreite mm 70 Tragkraft kg 7600 Nabenlänge mm 70 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 35 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SSFK 50	Schienenrad	250	290	55	70	7340	70	50
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 290 Laufflächenbreite mm 55 Radbreite mm 70 Tragkraft kg 7340 Nabenlänge mm 70 Radlagerung Kugellager Bohrungsdurchmesser mm 50 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
250 SSFTM 50	Schienenrad	250	290	55	70	7600	70	50
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 290 Laufflächenbreite mm 55 Radbreite mm 70 Tragkraft kg 7600 Nabenlänge mm 70 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 50 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 SSF-40	Schienenrad	300	345	60	80	10000	80	40 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 345 Laufflächenbreite mm 60 Radbreite mm 80 Tragkraft kg 10000 Nabenlänge mm 80 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 40 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 SSFK 50	Schienenrad	300	345	60	80	5800	80	50
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 345 Laufflächenbreite mm 60 Radbreite mm 80 Tragkraft kg 5800 Nabenlänge mm 80 Radlagerung Kugellager Bohrungsdurchmesser mm 50 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
300 SSFTM 50	Schienenrad	300	345	60	80	10000	80	50
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 345 Laufflächenbreite mm 60 Radbreite mm 80 Tragkraft kg 10000 Nabenlänge mm 80 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 50 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
350 SSF-50	Schienenrad	350	395	60	80	11700	80	50 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 395 Laufflächenbreite mm 60 Radbreite mm 80 Tragkraft kg 11700 Nabenlänge mm 80 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 50 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
350 SSFK 75	Schienenrad	350	395	60	80	11700	80	75
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 395 Laufflächenbreite mm 60 Radbreite mm 80 Tragkraft kg 11700 Nabenlänge mm 80 Radlagerung Kugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
350 SSFTM 60	Schienenrad	350	395	60	80	11700	80	60
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 395 Laufflächenbreite mm 60 Radbreite mm 80 Tragkraft kg 11700 Nabenlänge mm 80 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 60 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
400 SSF-50	Schienenrad	400	450	70	100	15600	100	50 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 450 Laufflächenbreite mm 70 Radbreite mm 100 Tragkraft kg 15600 Nabenlänge mm 100 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 50 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
400 SSFK 75	Schienenrad	400	450	70	100	15600	100	75
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 450 Laufflächenbreite mm 70 Radbreite mm 100 Tragkraft kg 15600 Nabenlänge mm 100 Radlagerung Kugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
400 SSFTM 75	Schienenrad	400	450	70	100	15600	100	75
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 450 Laufflächenbreite mm 70 Radbreite mm 100 Tragkraft kg 15600 Nabenlänge mm 100 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 75 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
450 SSF-75	Schienenrad	450	495	95	125	24000	125	75 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 495 Laufflächenbreite mm 95 Radbreite mm 125 Tragkraft kg 24000 Nabenlänge mm 125 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 75 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
450 SSFTM 100	Schienenrad	450	495	95	125	24000	125	100
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 495 Laufflächenbreite mm 95 Radbreite mm 125 Tragkraft kg 24000 Nabenlänge mm 125 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 100 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
600 SSF-100	Schienenrad	600	660	100	130	33600	130	100 H7
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 660 Laufflächenbreite mm 100 Radbreite mm 130 Tragkraft kg 33600 Nabenlänge mm 130 Radlagerung Bohrung mit Keilnut Bohrungsdurchmesser mm 100 H7 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
600 SSFTM 150	Schienenrad	600	660	100	130	33600	130	150
Schienenräder Serie SSF, Rad Schienenrad Technische Daten Rad-Ø m. Spurkranz mm 660 Laufflächenbreite mm 100 Radbreite mm 130 Tragkraft kg 33600 Nabenlänge mm 130 Radlagerung Schrägkugellager Bohrungsdurchmesser mm 150 PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
