Schwerlast Serie 61, Rad RN

 PDF Produktblatt

max 300 kg
-20 °C - +70 °C
50-150 mm

++

Leicht lenkend
++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

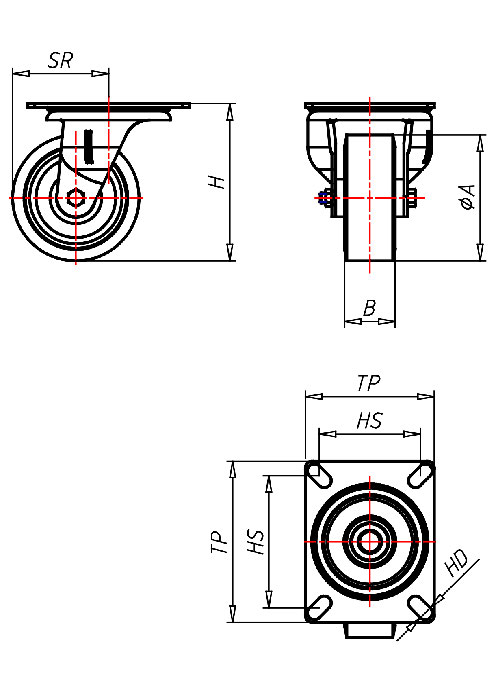

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Radfeststeller

Dimensionen anzeigen

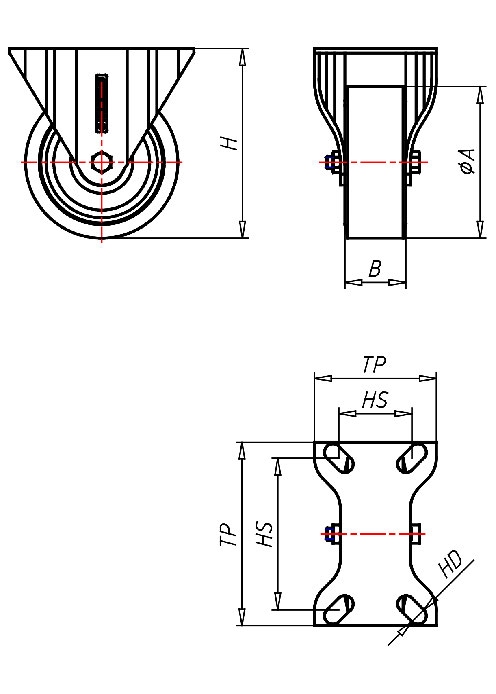

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

hoher Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest
korrosionsbeständig
spurfrei

Anwendungen

Maschinenwagen
Teigwannen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

Laufbelag: Elastik-Vollgummireifen, blau, 73±5 Shore A aufvulkanisiert
Felge: Radkörper aus Polyamid 6 – 1. Wahl, schwarz

Material Gabel

Sehr großes Schwenklager - für eine lange Lebensdauer, verzinkt, speziell geformte
Gabelschenkel - hohe Tragkraft, Radachse verschraubt - gesichert, Radfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

19 von 19 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
61-50 RN	Lenkrolle	50x22	50	64	67x48	54x25	7	43
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 50x22 Technische Daten Tragkraft kg 50 Bauhöhe H mm 64 Plattengröße TP mm 67x48 Lochabstand HS mm 54x25 Loch-Ø HD mm 7 Störkreisradius SR mm 43 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-50 RN	Bockrolle	50x22	50	64	67x45	54x25	7
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 50x22 Technische Daten Tragkraft kg 50 Bauhöhe H mm 64 Plattengröße TP mm 67x45 Lochabstand HS mm 54x25 Loch-Ø HD mm 7 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-63 RN	Lenkrolle	63x25	60	81	95x70	76x44,5	9	56
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 63x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 81 Plattengröße TP mm 95x70 Lochabstand HS mm 76x44,5 Loch-Ø HD mm 9 Störkreisradius SR mm 56 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-63 RN	Bockrolle	63x25	60	81	95x59	76x35	9
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 63x25 Technische Daten Tragkraft kg 60 Bauhöhe H mm 81 Plattengröße TP mm 95x59 Lochabstand HS mm 76x35 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-75 RN	Lenkrolle	75x35	90	95	105x80	80x60	9	65
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 75x35 Technische Daten Tragkraft kg 90 Bauhöhe H mm 95 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 65 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-75 RN	Lenkrolle mit Totalfeststeller	75x35	90	95	105x80	80x60	9	90
Schwerlast Serie 61, Rad RN Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 75x35 Technische Daten Tragkraft kg 90 Bauhöhe H mm 95 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 90 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-75 RN	Bockrolle	75x35	90	95	102x64	83x35	9
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 75x35 Technische Daten Tragkraft kg 90 Bauhöhe H mm 95 Plattengröße TP mm 102x64 Lochabstand HS mm 83x35 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-100 RNB	Lenkrolle	100x38	160	125	128x102	105x80	11	78
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 160 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 78 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-100 RNB	Lenkrolle mit Totalfeststeller	100x38	160	125	128x102	105x80	11	100
Schwerlast Serie 61, Rad RN Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 160 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-100 RNB	Bockrolle	100x38	160	125	122x77	100x48	11
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 160 Bauhöhe H mm 125 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-100 RN	Lenkrolle	100x38	160	125	128x102	105x80	11	78
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 160 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 78 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-100 RN	Lenkrolle mit Totalfeststeller	100x38	160	125	128x102	105x80	11	100
Schwerlast Serie 61, Rad RN Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 160 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-100 RN	Bockrolle	100x38	160	125	122x77	100x48	11
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 100x38 Technische Daten Tragkraft kg 160 Bauhöhe H mm 125 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-125 RNB	Lenkrolle	125x38	180	156	162x133	140x105	11	100
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 180 Bauhöhe H mm 156 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-125 RN	Lenkrolle	125x38	180	156	162x133	140x105	11	100
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 180 Bauhöhe H mm 156 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-150 RNB	Lenkrolle	150x45	300	181	162x133	140x105	11	119
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 181 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 119 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-150 RNB	Bockrolle	150x45	300	195	165x110	137x74	11
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 165x110 Lochabstand HS mm 137x74 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-150 RN	Lenkrolle	150x45	300	181	162x133	140x105	11	119
Schwerlast Serie 61, Rad RN Lenkrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 181 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 119 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-150 RN	Bockrolle	150x45	300	195	165x110	137x74	11
Schwerlast Serie 61, Rad RN Bockrolle Rad-∅ x Breite [mm]: 150x45 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 165x110 Lochabstand HS mm 137x74 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M6x20 mm
Art.Nr. M 6X20

verzinkt
Stahl 8.8 verzinkt
M6x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
