Schwerlast Serie 61, Rad P

 PDF Produktblatt

max 680 kg
-30 °C - +80 °C
50-150 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Radfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Maschinenwagen
Teigwannen
Arbeitsbühnen, Gerüste
Schwere Transportwagen

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Sehr großes Schwenklager - für eine lange Lebensdauer, verzinkt, speziell geformte
Gabelschenkel - hohe Tragkraft, Radachse verschraubt - gesichert, Radfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

26 von 26 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
61-50 NY	Lenkrolle	50x19	50	64	67x48	54x25	7	43
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 50x19 Technische Daten Tragkraft kg 50 Bauhöhe H mm 64 Plattengröße TP mm 67x48 Lochabstand HS mm 54x25 Loch-Ø HD mm 7 Störkreisradius SR mm 43 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-50 NY	Bockrolle	50x19	50	64	70x43	54x25	7
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 50x19 Technische Daten Tragkraft kg 50 Bauhöhe H mm 64 Plattengröße TP mm 70x43 Lochabstand HS mm 54x25 Loch-Ø HD mm 7 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-63 NY	Lenkrolle	63x22	120	81	95x70	76x44,5	9	56
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 63x22 Technische Daten Tragkraft kg 120 Bauhöhe H mm 81 Plattengröße TP mm 95x70 Lochabstand HS mm 76x44,5 Loch-Ø HD mm 9 Störkreisradius SR mm 56 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-63 NY	Bockrolle	63x22	120	81	95x59	76x35	9
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 63x22 Technische Daten Tragkraft kg 120 Bauhöhe H mm 81 Plattengröße TP mm 95x59 Lochabstand HS mm 76x35 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-75 NY	Lenkrolle	75x25	170	95	105x80	80x60	9	64
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 170 Bauhöhe H mm 95 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 64 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-75 NY	Lenkrolle mit Totalfeststeller	75x25	170	95	105x80	80x60	9	90
Schwerlast Serie 61, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 170 Bauhöhe H mm 95 Plattengröße TP mm 105x80 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 90 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-75 NY	Bockrolle	75x25	170	95	102x64	83x35	9
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 75x25 Technische Daten Tragkraft kg 170 Bauhöhe H mm 95 Plattengröße TP mm 102x64 Lochabstand HS mm 83x35 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-101 PK	Lenkrolle	100x37	340	125	128x102	105x80	11	78
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 78 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-101 PK	Lenkrolle mit Totalfeststeller	100x37	340	125	128x102	105x80	11	100
Schwerlast Serie 61, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-101 PK	Bockrolle	100x37	340	125	122x77	100x48	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-101 PB	Lenkrolle	100x32	340	125	128x102	105x80	11	78
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 78 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-101 PB	Lenkrolle mit Totalfeststeller	100x32	340	125	128x102	105x80	11	100
Schwerlast Serie 61, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-101 PB	Bockrolle	100x32	340	125	122x77	100x48	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

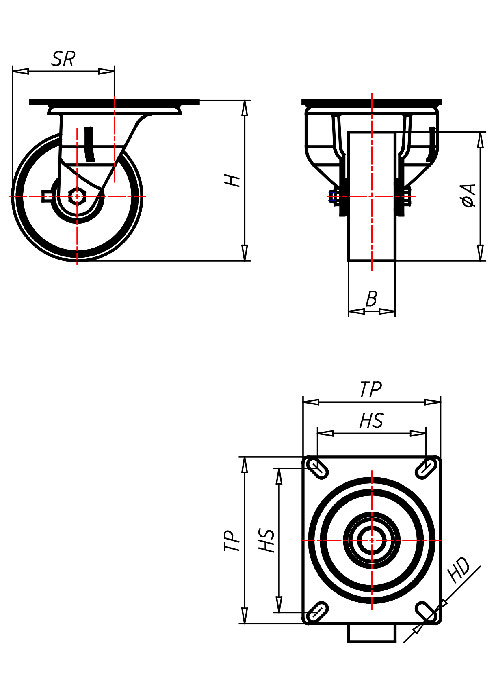

61-101 P	Lenkrolle	100x37	340	125	128x102	105x80	11	78
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 78 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61BR-101 P	Lenkrolle mit Totalfeststeller	100x37	340	125	128x102	105x80	11	100
Schwerlast Serie 61, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 128x102 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-101 P	Bockrolle	100x37	340	125	122x77	100x48	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 340 Bauhöhe H mm 125 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-126 PK	Lenkrolle	125x45	475	156	162x133	140x105	11	101
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 475 Bauhöhe H mm 156 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-126 PK	Bockrolle	125x45	475	156	122x77	100x48	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 475 Bauhöhe H mm 156 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
61-126 PB	Lenkrolle	125x35	475	156	162x133	140x105	11	100
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x35 Technische Daten Tragkraft kg 475 Bauhöhe H mm 156 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 100 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

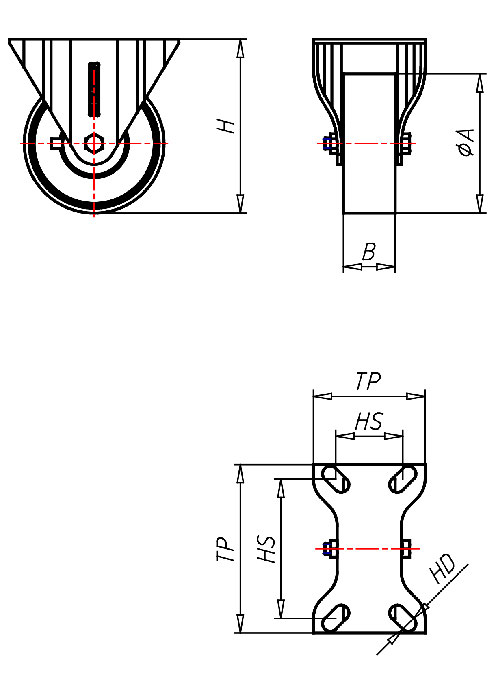

88-126 PB	Bockrolle	125x35	475	156	122x77	100x48	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x35 Technische Daten Tragkraft kg 475 Bauhöhe H mm 156 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-126 P	Lenkrolle	125x45	475	156	162x133	140x105	11	101
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 475 Bauhöhe H mm 156 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 101 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-126 P	Bockrolle	125x45	475	156	122x77	100x48	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 475 Bauhöhe H mm 156 Plattengröße TP mm 122x77 Lochabstand HS mm 100x48 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-151 PK	Lenkrolle	150x48	680	181	162x133	140x105	11	119
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 680 Bauhöhe H mm 181 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 119 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-151 PK	Bockrolle	150x48	680	195	165x110	137x74	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 680 Bauhöhe H mm 195 Plattengröße TP mm 165x110 Lochabstand HS mm 137x74 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
61-151 P	Lenkrolle	150x50	680	181	162x133	140x105	11	120
Schwerlast Serie 61, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 680 Bauhöhe H mm 181 Plattengröße TP mm 162x133 Lochabstand HS mm 140x105 Loch-Ø HD mm 11 Störkreisradius SR mm 120 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
88-151 P	Bockrolle	150x50	680	195	165x110	137x74	11
Schwerlast Serie 61, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 680 Bauhöhe H mm 195 Plattengröße TP mm 165x110 Lochabstand HS mm 137x74 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M6x20 mm
Art.Nr. M 6X20

verzinkt
Stahl 8.8 verzinkt
M6x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
