Schwerlast Serie PD, Rad AL

 PDF Produktblatt

max 550 kg
-30 °C - +80 °C
100-200 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

geringer Rollwiderstand
abrieb- und reißfest
leichte Reinigung
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Tischlerei Holzbau
Werkstätten
Arbeitsbühnen, Gerüste
Bau
Schwere Transportwagen

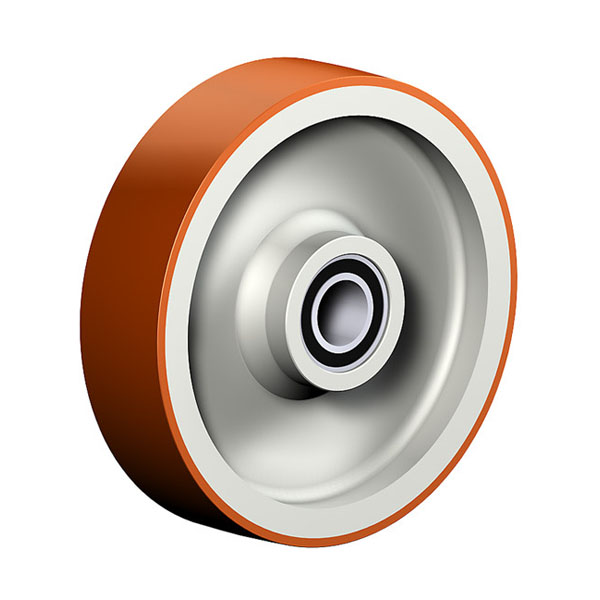

Material

Laufbelag: Spritzguss-Polyurethan, 58±3 Shore D
Felge: Polyamid 6 – 1. Wahl

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, zweifache Kugelbahnen aus gehärtetem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar –
Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

27 von 27 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
PD 100 ALB	Lenkrolle	100x30	160	138	105x85	80x60	8,5	93
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 160 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 ALB	Lenkrolle mit Totalfeststeller	100x30	160	138	105x85	80x60	8,5	140
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 160 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 ALB	Bockrolle	100x30	160	138	105x85	80x60	8,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 160 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 100 AL	Lenkrolle	100x30	160	138	105x85	80x60	8,5	93
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 160 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 100 AL	Lenkrolle mit Totalfeststeller	100x30	160	138	105x85	80x60	8,5	140
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 160 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 100 AL	Bockrolle	100x30	160	138	105x85	80x60	8,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 160 Bauhöhe H mm 138 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 ALB	Lenkrolle	125x30	230	164	135x110	105x80	10,5	106
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 230 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 ALB	Lenkrolle mit Totalfeststeller	125x30	230	164	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 230 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 ALB	Bockrolle	125x30	230	164	135x110	105x80	10,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 230 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 125 AL	Lenkrolle	125x30	230	164	135x110	105x80	10,5	106
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 230 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 125 AL	Lenkrolle mit Totalfeststeller	125x30	230	164	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 230 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 125 AL	Bockrolle	125x30	230	164	135x110	105x80	10,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 230 Bauhöhe H mm 164 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 ALB	Lenkrolle	150x40	300	195	135x110	105x80	10,5	127
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 ALB	Lenkrolle mit Totalfeststeller	150x40	300	195	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 ALB	Bockrolle	150x40	300	195	135x110	105x80	10,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 150 AL	Lenkrolle	150x40	300	195	135x110	105x80	10,5	127
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 127 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 150 AL	Lenkrolle mit Totalfeststeller	150x40	300	195	135x110	105x80	10,5	140
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 150 AL	Bockrolle	150x40	300	195	135x110	105x80	10,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 ALK	Lenkrolle	200x50	550	250	135x110	105x80	12,5	167
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 ALK	Lenkrolle mit Totalfeststeller	200x50	550	250	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 ALK	Bockrolle	200x50	550	250	135x110	105x80	12,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 ALB	Lenkrolle	200x50	550	250	135x110	105x80	12,5	167
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 ALB	Lenkrolle mit Totalfeststeller	200x50	550	250	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 ALB	Bockrolle	200x50	550	250	135x110	105x80	12,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PD 200 AL	Lenkrolle	200x50	550	250	135x110	105x80	12,5	167
Schwerlast Serie PD, Rad AL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDT 200 AL	Lenkrolle mit Totalfeststeller	200x50	550	250	135x110	105x80	12,5	170
Schwerlast Serie PD, Rad AL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
PDF 200 AL	Bockrolle	200x50	550	250	135x110	105x80	12,5
Schwerlast Serie PD, Rad AL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 550 Bauhöhe H mm 250 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
