Transportrollen Serie CR, Rad AEL

 PDF Produktblatt

max 300 kg
-20 °C - +70 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

elektrisch leitfähig
geräuscharmer Lauf
geringer Rollwiderstand
spurfrei
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Reifenständer

Material

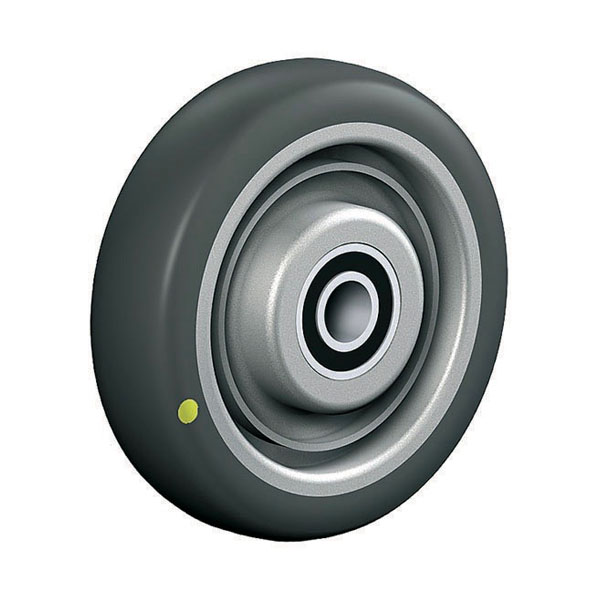

Laufbelag: Polyurethan, 90±3 Shore A Elektrisch leitfähig <10⁴Ω
Felge: Polyamid 6 – 1. Wahl

Material Gabel

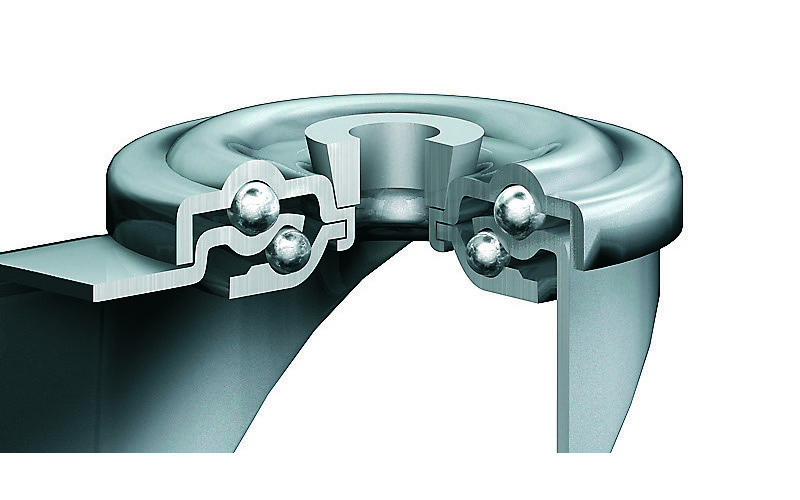

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

16 von 16 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm

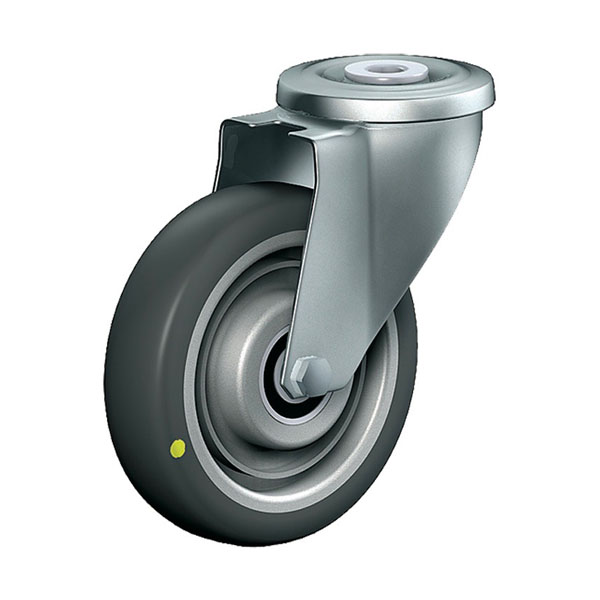

CR 80 AELK	Lenkrolle	80x32	120	106	12,5	75
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

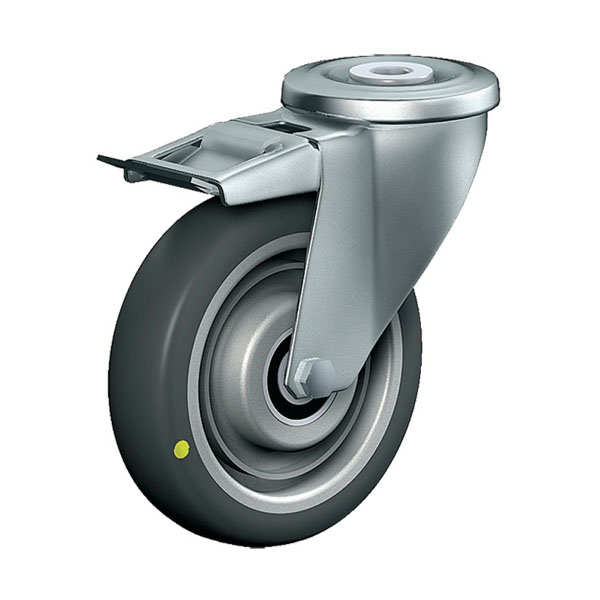

CRT 80 AELK	Lenkrolle mit Totalfeststeller	80x32	120	106	12,5	108
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 AELK	Lenkrolle	100x32	120	128	12,5	88
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 AELK	Lenkrolle mit Totalfeststeller	100x32	120	128	12,5	108
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

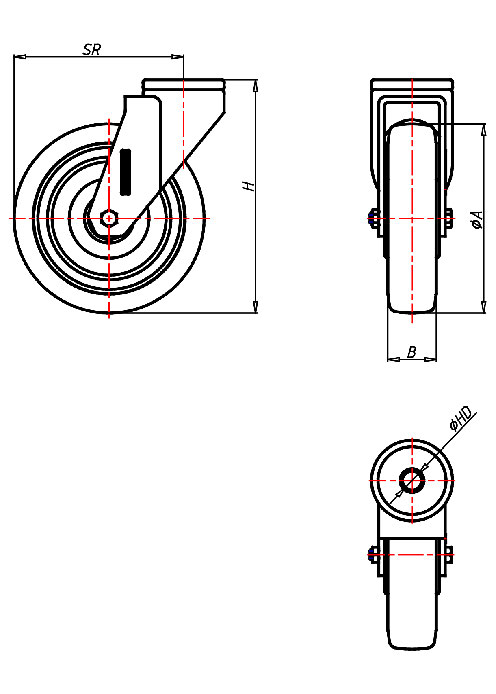

CRS 100 AELK	Lenkrolle	100x32	200	129	12,5	98
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 98 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 100 AELK	Lenkrolle mit Totalfeststeller	100x32	200	129	12,5	140
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x32 Technische Daten Tragkraft kg 200 Bauhöhe H mm 129 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 AELK	Lenkrolle	125x32	120	154	12,5	113
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 AELK	Lenkrolle mit Totalfeststeller	125x32	120	154	12,5	140
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x32 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 AELK	Lenkrolle	125x46	200	160	12,5	114
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 AELK	Lenkrolle mit Totalfeststeller	125x46	200	160	12,5	140
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 160 AELK	Lenkrolle	160x46	200	191	12,5	133
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 AELK	Lenkrolle mit Totalfeststeller	160x46	200	191	12,5	168
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 160 AELK	Lenkrolle	160x46	300	195	12,5	138
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Loch-Ø HD mm 12,5 Störkreisradius SR mm 138 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

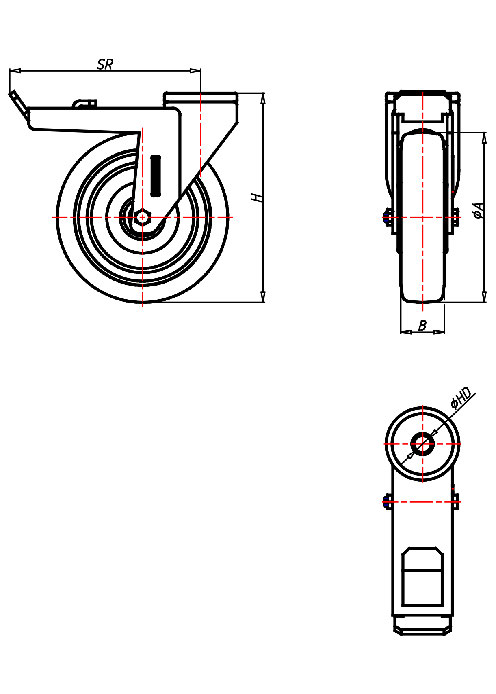

CRST 160 AELK	Lenkrolle mit Totalfeststeller	160x46	300	195	12,5	168
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x46 Technische Daten Tragkraft kg 300 Bauhöhe H mm 195 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 AELK	Lenkrolle	200x50	300	240	12,5	161
Transportrollen Serie CR, Rad AEL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 AELK	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168
Transportrollen Serie CR, Rad AEL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € /Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € /Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
