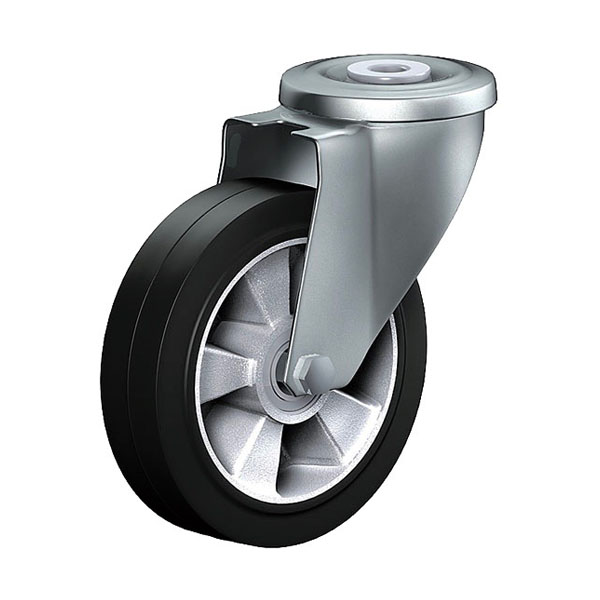

Transportrollen Serie CR, Rad E

 PDF Produktblatt

max 300 kg
-20 °C - +70 °C
100-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

hoher Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest
korrosionsbeständig
spurfrei in grau

Anwendungen

Reifenständer
Werkzeugwagen
Möbelwagen
Werkstätten

Material

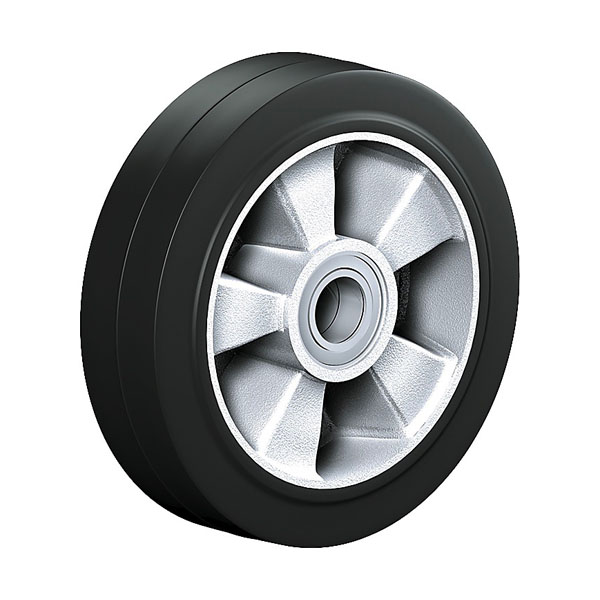

Laufbelag: Elastik-Vollgummireifen, schwarz, 73±5 Shore A, aufvulkanisiert
Felge: Spritzguss-Aluminiumlegierung

Material Gabel

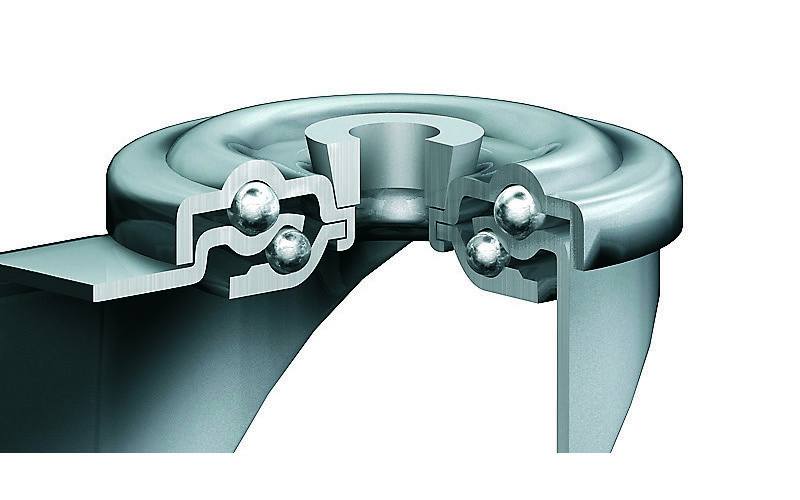

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

24 von 24 Artikeln dieser Serie werden angezeigt.

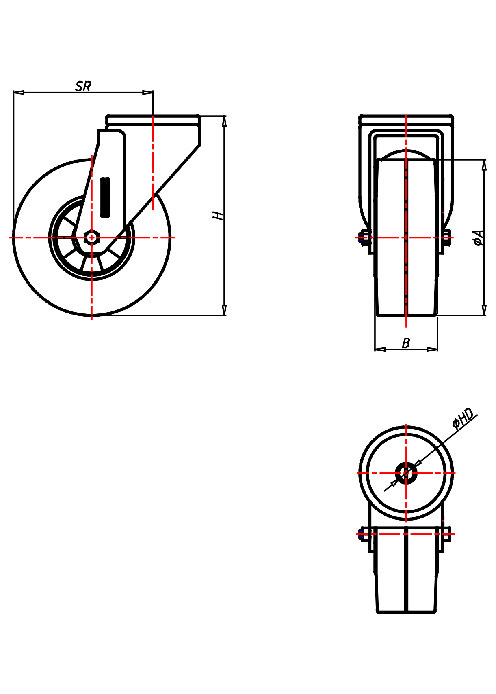

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
CR 100 EK	Lenkrolle	100x40	120	128	12,5	89	58,50
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 89 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

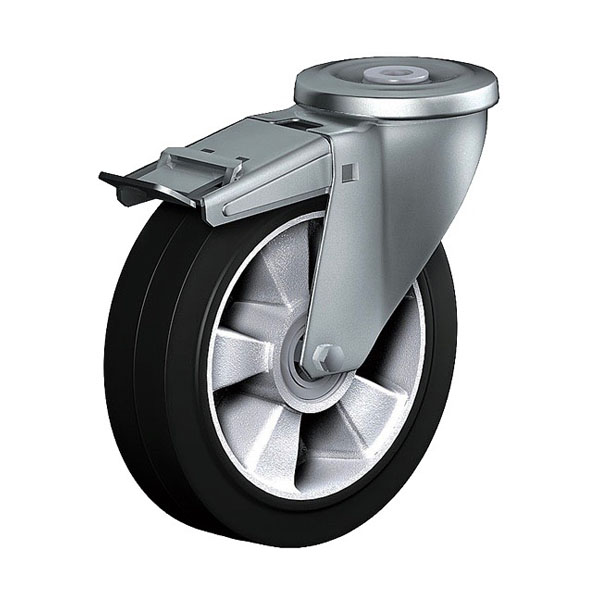

CRT 100 EK	Lenkrolle mit Totalfeststeller	100x40	120	128	12,5	108	71,50
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt
CR 100 EB	Lenkrolle	100x40	120	128	12,5	89	44,70
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 89 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 EB	Lenkrolle mit Totalfeststeller	100x40	120	128	12,5	108	57,50
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt
CR 125 LEK	Lenkrolle	125x40	120	154	12,5	104	65,50
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 LEK	Lenkrolle mit Totalfeststeller	125x40	120	154	12,5	108	78,10
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 LEB	Lenkrolle	125x40	120	154	12,5	104	58,30
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 LEB	Lenkrolle mit Totalfeststeller	125x40	120	154	12,5	108	72,40
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 EK	Lenkrolle	125x50	170	160	12,5	114	76,70
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 EK	Lenkrolle mit Totalfeststeller	125x50	170	160	12,5	140	91,50
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 125 EB	Lenkrolle	125x50	170	160	12,5	114	59,30
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 114 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 125 EB	Lenkrolle mit Totalfeststeller	125x50	170	160	12,5	140	73,60
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 170 Bauhöhe H mm 160 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 160 EK	Lenkrolle	160x50	300	196	12,5	138	100,10
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 138 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 160 EK	Lenkrolle mit Totalfeststeller	160x50	300	196	12,5	168	119,10
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRS 160 EB	Lenkrolle	160x50	300	196	12,5	138	83,40
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 138 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRST 160 EB	Lenkrolle mit Totalfeststeller	160x50	300	196	12,5	168	102,30
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 196 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 180 EK	Lenkrolle	180x50	300	218	12,5	149	103,40
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 218 Loch-Ø HD mm 12,5 Störkreisradius SR mm 149 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 180 EK	Lenkrolle mit Totalfeststeller	180x50	300	218	12,5	168	122,30
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 218 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt
CR 180 EB	Lenkrolle	180x50	300	218	12,5	149	87,10
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 218 Loch-Ø HD mm 12,5 Störkreisradius SR mm 149 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 180 EB	Lenkrolle mit Totalfeststeller	180x50	300	218	12,5	168	106,20
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 180x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 218 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt
CR 200 EK	Lenkrolle	200x50	300	240	12,5	161	103,50
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 EK	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168	122,40
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt
CR 200 EB	Lenkrolle	200x50	300	240	12,5	161	87,00
Transportrollen Serie CR, Rad E Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 EB	Lenkrolle mit Totalfeststeller	200x50	300	240	12,5	168	106,10
Transportrollen Serie CR, Rad E Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € 2,60/Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 3,90/Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € 4,30/Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € 6,70/Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € 6,30/Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € 6,80/Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € 6,80/Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € 9,80/Stk., exkl. Versandkosten
