Transportrollen Serie KD, Rad TL

 PDF Produktblatt

max 450 kg
-30 °C - +80 °C
80-200 mm

++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

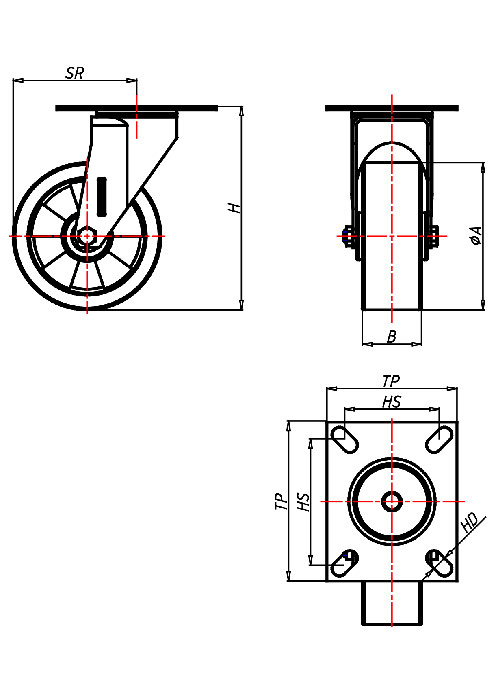

Lenkrolle

Dimensionen anzeigen

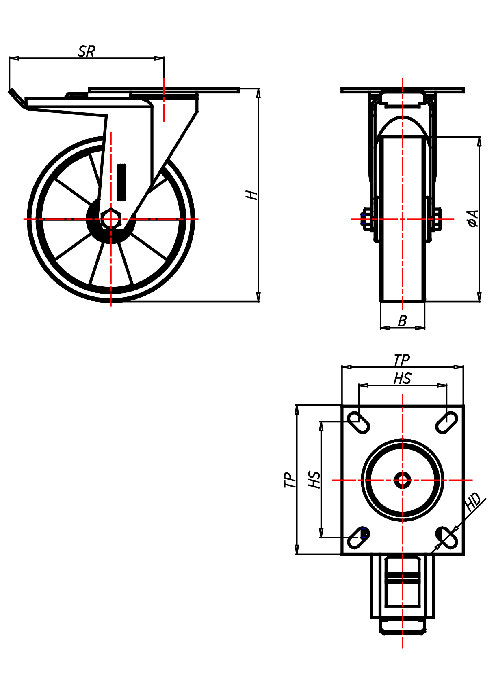

Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

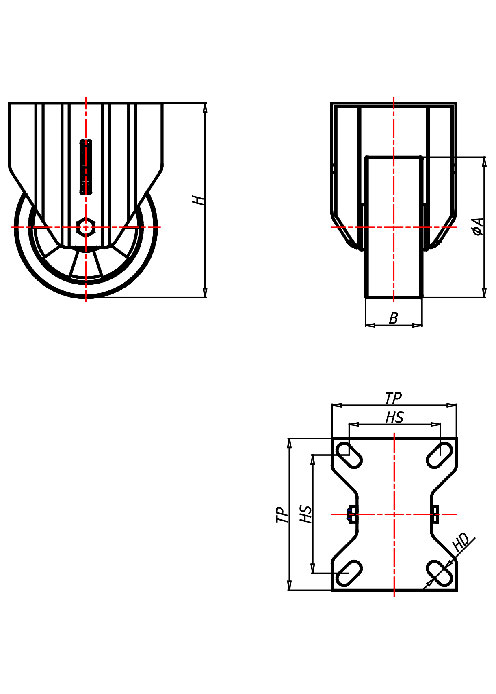

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Transportwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Bau
Färbewagen

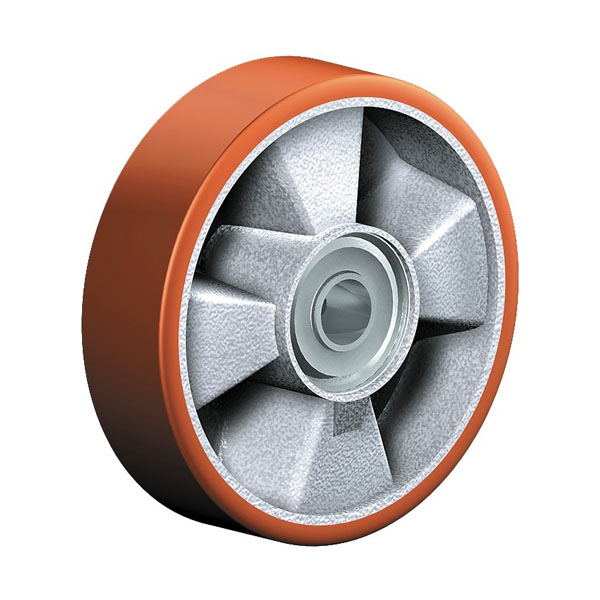

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Spritzguss-Aluminium-Legierung

Material Gabel

Ausführung: elektrolytisch verzinkt, gehärtete Stahlkugeln, Drehkranz mit zweifacher Kugellagerung aus gepresstem Stahlblech, mit starkem Zentralzapfen verschraubt und gesichert – nachstellbar, Staubring und Dichtung aus thermoplastischem Kunststoff, Radachse verschraubt, Totalfeststeller nachstellbar – Vor- oder Nachlauf möglich

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD Pläne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

60 von 60 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm	Preis €
KD 82 TLK	Lenkrolle	80x40	250	127	105x85	80x60	8,5	94	61,20
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 82 TLK	Lenkrolle mit Totalfeststeller	80x40	250	127	105x85	80x60	8,5	140	81,30
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager
KDF 82 TLK	Bockrolle	80x40	250	127	105x85	80x60	8,5		44,80
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 82 TLB	Lenkrolle	80x40	250	127	105x85	80x60	8,5	94	55,10
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 94 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 82 TLB	Lenkrolle mit Totalfeststeller	80x40	250	127	105x85	80x60	8,5	140	73,10
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager
KDF 82 TLB	Bockrolle	80x40	250	127	105x85	80x60	8,5		39,00
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 80x40 Technische Daten Tragkraft kg 250 Bauhöhe H mm 127 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 TLK	Lenkrolle	100x30	200	137	105x85	80x60	8,5	93	63,80
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 TLK	Lenkrolle mit Totalfeststeller	100x30	200	137	105x85	80x60	8,5	140	84,80
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 TLK	Bockrolle	100x30	200	137	105x85	80x60	8,5		47,80
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 100 TLB	Lenkrolle	100x30	200	137	105x85	80x60	8,5	93	57,80
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 93 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 100 TLB	Lenkrolle mit Totalfeststeller	100x30	200	137	105x85	80x60	8,5	140	78,50
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 100 TLB	Bockrolle	100x30	200	137	105x85	80x60	8,5		40,90
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 200 Bauhöhe H mm 137 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 8,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 101 TLK	Lenkrolle	100x40	280	137	135x110	105x80	10,5	94	66,80
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 137 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 94 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 101 TLK	Lenkrolle mit Totalfeststeller	100x40	280	137	135x110	105x80	10,5	140	88,00
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 137 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 101 TLK	Bockrolle	100x40	280	137	135x110	105x80	10,5		50,80
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 137 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 101 TLB	Lenkrolle	100x40	280	137	135x110	105x80	10,5	94	60,80
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 137 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 94 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 101 TLB	Lenkrolle mit Totalfeststeller	100x40	280	137	135x110	105x80	10,5	140	81,80
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 137 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 101 TLB	Bockrolle	100x40	280	137	135x110	105x80	10,5		44,70
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 137 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 TLK	Lenkrolle	125x30	250	163	135x110	105x80	10,5	106	70,30
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 TLK	Lenkrolle mit Totalfeststeller	125x30	250	163	135x110	105x80	10,5	140	91,30
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 TLK	Bockrolle	125x30	250	163	135x110	105x80	10,5		55,30
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 125 TLB	Lenkrolle	125x30	250	163	135x110	105x80	10,5	106	66,30
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 106 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 125 TLB	Lenkrolle mit Totalfeststeller	125x30	250	163	135x110	105x80	10,5	140	87,10
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 125 TLB	Bockrolle	125x30	250	163	135x110	105x80	10,5		52,10
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 163 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 126 TLK	Lenkrolle	125x50	300	173	135x110	105x80	12,5	118	112,30
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 126 TLK	Lenkrolle mit Totalfeststeller	125x50	300	173	135x110	105x80	12,5	170	150,40
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 126 TLK	Bockrolle	125x50	300	173	135x110	105x80	12,5		85,40
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 126 TLB	Lenkrolle	125x50	300	173	135x110	105x80	12,5	118	103,40
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 118 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 126 TLB	Lenkrolle mit Totalfeststeller	125x50	300	173	135x110	105x80	12,5	170	141,50
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 126 TLB	Bockrolle	125x50	300	173	135x110	105x80	12,5		77,00
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 300 Bauhöhe H mm 173 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 TLK	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125	91,30
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 TLK	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140	112,30
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 TLK	Bockrolle	150x40	300	194	135x110	105x80	10,5		76,70
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 150 TLB	Lenkrolle	150x40	300	194	135x110	105x80	10,5	125	82,50
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 125 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 150 TLB	Lenkrolle mit Totalfeststeller	150x40	300	194	135x110	105x80	10,5	140	102,90
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 150 TLB	Bockrolle	150x40	300	194	135x110	105x80	10,5		67,20
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 300 Bauhöhe H mm 194 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 10,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 150 TLK	Lenkrolle	150x40	400	207	135x110	105x80	12,5	139	106,60
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 139 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 150 TLK	Lenkrolle mit Totalfeststeller	150x40	400	207	135x110	105x80	12,5	170	144,80
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 150 TLK	Bockrolle	150x40	400	207	135x110	105x80	12,5		79,70
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 150 TLB	Lenkrolle	150x40	400	207	135x110	105x80	12,5	139	98,10
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 139 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 150 TLB	Lenkrolle mit Totalfeststeller	150x40	400	207	135x110	105x80	12,5	170	136,30
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 150 TLB	Bockrolle	150x40	400	207	135x110	105x80	12,5		71,80
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 160 TLK	Lenkrolle	160x50	450	207	135x110	105x80	12,5	145	119,70
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 145 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 160 TLK	Lenkrolle mit Totalfeststeller	160x50	450	207	135x110	105x80	12,5	170	158,00
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 160 TLK	Bockrolle	160x50	450	207	135x110	105x80	12,5		92,90
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KS 160 TLB	Lenkrolle	160x50	450	207	135x110	105x80	12,5	145	111,40
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 145 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KST 160 TLB	Lenkrolle mit Totalfeststeller	160x50	450	207	135x110	105x80	12,5	170	149,30
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KSF 160 TLB	Bockrolle	160x50	450	207	135x110	105x80	12,5		84,80
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 160x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 207 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 TLK	Lenkrolle	175x40	450	237	135x110	105x80	12,5	154	121,30
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 TLK	Lenkrolle mit Totalfeststeller	175x40	450	237	135x110	105x80	12,5	170	158,70
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 TLK	Bockrolle	175x40	450	237	135x110	105x80	12,5		94,10
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 175 TLB	Lenkrolle	175x40	450	237	135x110	105x80	12,5	154	113,10
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 154 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 175 TLB	Lenkrolle mit Totalfeststeller	175x40	450	237	135x110	105x80	12,5	170	151,50
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 175 TLB	Bockrolle	175x40	450	237	135x110	105x80	12,5		85,50
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 450 Bauhöhe H mm 237 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 TLK	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167	138,00
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 TLK	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170	175,80
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 TLK	Bockrolle	200x50	450	249	135x110	105x80	12,5		110,90
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KD 200 TLB	Lenkrolle	200x50	450	249	135x110	105x80	12,5	167	129,20
Transportrollen Serie KD, Rad TL Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 167 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDT 200 TLB	Lenkrolle mit Totalfeststeller	200x50	450	249	135x110	105x80	12,5	170	167,50
Transportrollen Serie KD, Rad TL Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Störkreisradius SR mm 170 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
KDF 200 TLB	Bockrolle	200x50	450	249	135x110	105x80	12,5		102,30
Transportrollen Serie KD, Rad TL Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 249 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 12,5 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € 3,90/Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € 6,70/Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € 10,00/Stk., exkl. Versandkosten
Richtungsfeststeller DL1
Art.Nr. DL 1

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL3
Art.Nr. DL 3

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € 20,40/Stk., exkl. Versandkosten
Richtungsfeststeller DL5
Art.Nr. DL 5

360 Grad
Stahlblech verzinkt
102x83, 105x85
80x60

Menge € 20,40/Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € 0,20/Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € 0,40/Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € 0,70/Stk., exkl. Versandkosten
