Extra Schwerlastrollen Serie EDD, Rad Z

 PDF Produktblatt

max 6200 kg
-30 °C - +80 °C
100-400 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Feststeller Tlch - Gusseisen

Dimensionen anzeigen

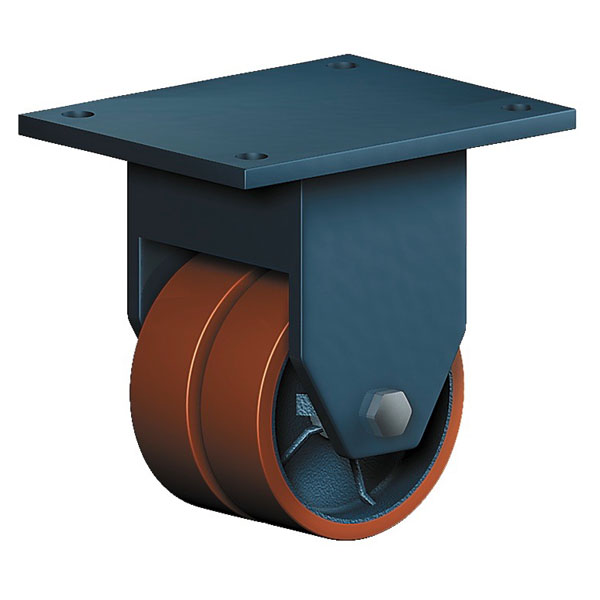

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Werkstätten
Bau
Schwere Transportwagen

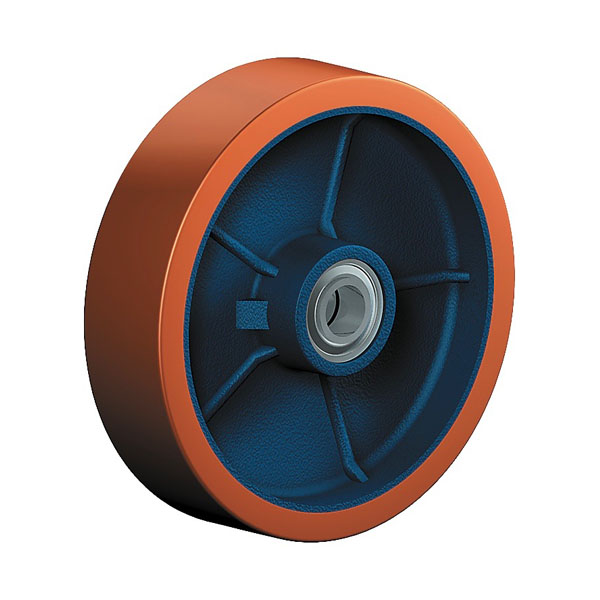

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

20 von 20 Artikeln dieser Serie werden angezeigt.

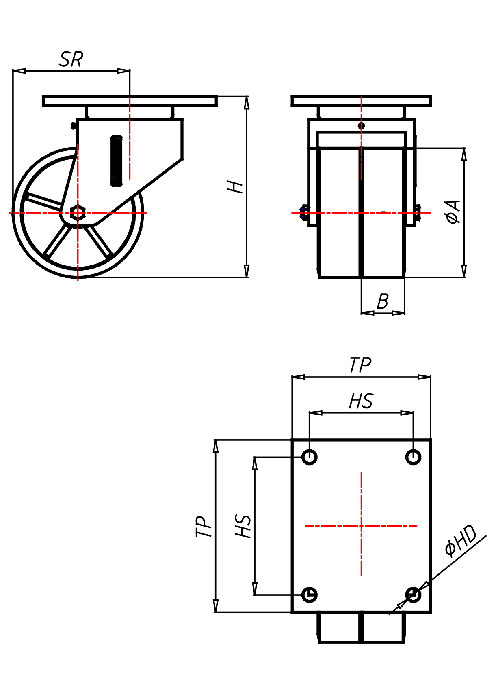

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
EDD 100 ZZK	Lenkrolle	100x30+30	600	140	135x110	105x80	13	109
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x30+30 Technische Daten Tragkraft kg 600 Bauhöhe H mm 140 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 109 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 100 ZZK	Bockrolle	100x30+30	600	140	135x110	105x80	13
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x30+30 Technische Daten Tragkraft kg 600 Bauhöhe H mm 140 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 125 ZZK	Lenkrolle	125x40+40	800	197	200x160	160x120	15	129
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 129 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 125 ZZK	Bockrolle	125x40+40	800	197	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 800 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 150 ZZK	Lenkrolle	150x40+40	1000	210	200x160	160x120	15	141
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 141 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 150 ZZK	Bockrolle	150x40+40	1000	210	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 151 ZZK	Lenkrolle	150x50+50	1400	210	200x160	160x120	15	144
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x50+50 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 144 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 151 ZZK	Bockrolle	150x50+50	1400	210	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x50+50 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 200 ZZK	Lenkrolle	200x50+50	2000	270	255x205	210x160	17	177
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 177 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 200 ZZK	Bockrolle	200x50+50	2000	270	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 200x50+50 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 250 ZZK	Lenkrolle	250x60+60	2800	323	255x205	210x160	17	216
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 250x60+60 Technische Daten Tragkraft kg 2800 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 216 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 250 ZZK	Bockrolle	250x60+60	2800	323	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 250x60+60 Technische Daten Tragkraft kg 2800 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 251 ZZK	Lenkrolle	250x80+80	3500	356	255x205	210x160	17	229
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 250x80+80 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 356 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 229 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 251 ZZK	Bockrolle	250x80+80	3500	356	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 250x80+80 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 356 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 300 ZZK	Lenkrolle	300x70+70	3500	380	255x205	210x160	17	250
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 300x70+70 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 380 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 250 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 300 ZZK	Bockrolle	300x70+70	3500	380	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 300x70+70 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 380 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ES 301 ZZK	Lenkrolle	300x100+100	4500	400	255x205	210x160	19	260
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 300x100+100 Technische Daten Tragkraft kg 4500 Bauhöhe H mm 400 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 19 Störkreisradius SR mm 260 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ESF 301 ZZK	Bockrolle	300x100+100	4500	400	255x205	210x160	19
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 300x100+100 Technische Daten Tragkraft kg 4500 Bauhöhe H mm 400 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 19 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 400 ZZK	Lenkrolle	400x100+100	6200	564	255x205	210x160	21	307
Extra Schwerlastrollen Serie EDD, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 400x100+100 Technische Daten Tragkraft kg 6200 Bauhöhe H mm 564 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 307 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 400 ZZK	Bockrolle	400x100+100	6200	564	255x205	210x160	21
Extra Schwerlastrollen Serie EDD, Rad Z Bockrolle Rad-∅ x Breite [mm]: 400x100+100 Technische Daten Tragkraft kg 6200 Bauhöhe H mm 564 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Art.Nr. TLCH 165

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 195

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 240

115x112
75x75 / 92x67

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 200

152x114
127x63,5

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 151

120x120
85x85 / 100x100

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCH 210

120x120
85x85 / 100x100

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCMR

165x115

Menge € /Stk., exkl. Versandkosten
Art.Nr. TLCML

165x115

Menge € /Stk., exkl. Versandkosten
Gegenplatte 200x160x10 mm
Art.Nr. GEGENPLATTE 4

blank
Stahl blank
200x160x10
160x120

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M14x30 mm
Art.Nr. M 14X30

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M16x50 mm
Art.Nr. M 16X50

verzinkt
Stahl 8.8 verzinkt
M16x50

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M18x50 mm
Art.Nr. M 18X50

verzinkt
Stahl 8.8 verzinkt
M18x50

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M20x60 mm
Art.Nr. M 20X60

verzinkt
Stahl 8.8 verzinkt
M20x60

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
