Extra Schwerlastrollen Serie EDD, Rad PE

 PDF Produktblatt

max 6200 kg
-30 °C - +80 °C
80-400 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

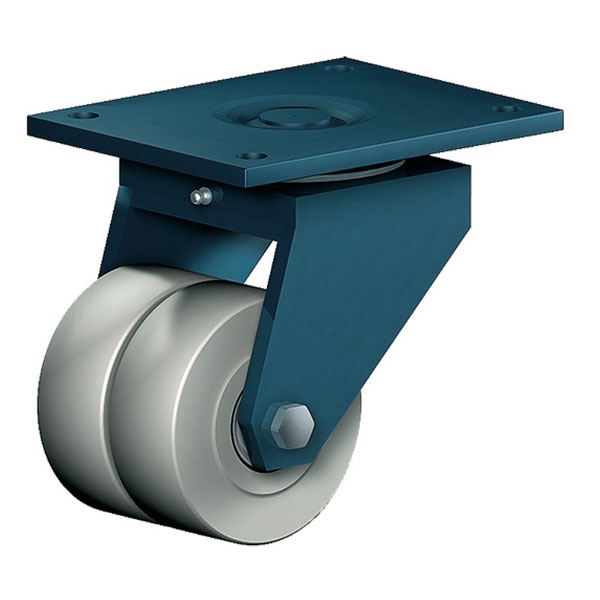

Lenkrolle

Dimensionen anzeigen
Feststeller Tlch - Gusseisen

Dimensionen anzeigen
Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

für extra schwere Lasten
leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Werkstätten
Bau
Schwere Transportwagen

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

18 von 18 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
EDD 81 PEK	Lenkrolle	80x70	700	131	135x110	105x80	13	101
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 80x70 Technische Daten Tragkraft kg 700 Bauhöhe H mm 131 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 101 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 81 PEK	Bockrolle	80x70	700	131	135x110	105x80	13
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 80x70 Technische Daten Tragkraft kg 700 Bauhöhe H mm 131 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 100 PPEK	Lenkrolle	100x40+40	1000	147	135x110	105x80	13	112
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 100x40+40 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 147 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 112 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 100 PPEK	Bockrolle	100x40+40	1000	147	135x110	105x80	13
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 100x40+40 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 147 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 125 PPEK	Lenkrolle	125x40+40	1400	197	200x160	160x120	15	129
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 129 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 125 PPEK	Bockrolle	125x40+40	1400	197	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 125x40+40 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 197 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 150 PPEK	Lenkrolle	150x40+40	1400	210	200x160	160x120	15	141
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 141 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 150 PPEK	Bockrolle	150x40+40	1400	210	200x160	160x120	15
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 150x40+40 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 210 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 200 PPEK	Lenkrolle	200x55+55	2000	270	255x205	210x160	15	179
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 200x55+55 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 15 Störkreisradius SR mm 179 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 200 PPEK	Bockrolle	200x55+55	2000	270	255x205	210x160	15
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 200x55+55 Technische Daten Tragkraft kg 2000 Bauhöhe H mm 270 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 250 PPEK	Lenkrolle	250x65+65	2800	323	255x205	210x160	17	217
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 250x65+65 Technische Daten Tragkraft kg 2800 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 217 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 250 PPEK	Bockrolle	250x65+65	2800	323	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 250x65+65 Technische Daten Tragkraft kg 2800 Bauhöhe H mm 323 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 251 PPEK	Lenkrolle	250x100+100	3500	356	255x205	210x160	17	237
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 250x100+100 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 356 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 237 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 251 PPEK	Bockrolle	250x100+100	3500	356	255x205	210x160	17
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 250x100+100 Technische Daten Tragkraft kg 3500 Bauhöhe H mm 356 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 300 PPEK	Lenkrolle	300x110+110	4500	400	255x205	210x160	19	264
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 300x110+110 Technische Daten Tragkraft kg 4500 Bauhöhe H mm 400 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 19 Störkreisradius SR mm 264 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 300 PPEK	Bockrolle	300x110+110	4500	400	255x205	210x160	19
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 300x110+110 Technische Daten Tragkraft kg 4500 Bauhöhe H mm 400 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 19 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDD 400 PPEK	Lenkrolle	400x110+110	6200	564	255x205	210x160	21	310
Extra Schwerlastrollen Serie EDD, Rad PE Lenkrolle Rad-∅ x Breite [mm]: 400x110+110 Technische Daten Tragkraft kg 6200 Bauhöhe H mm 564 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Störkreisradius SR mm 310 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDDF 400 PPEK	Bockrolle	400x110+110	6200	564	255x205	210x160	21
Extra Schwerlastrollen Serie EDD, Rad PE Bockrolle Rad-∅ x Breite [mm]: 400x110+110 Technische Daten Tragkraft kg 6200 Bauhöhe H mm 564 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 21 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
