Extra Schwerlastrollen Serie ED, Rad P

 PDF Produktblatt

max 1400 kg
-30 °C - +80 °C
100-250 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
++

Bodenschonend
+++

Witterungsbeständig

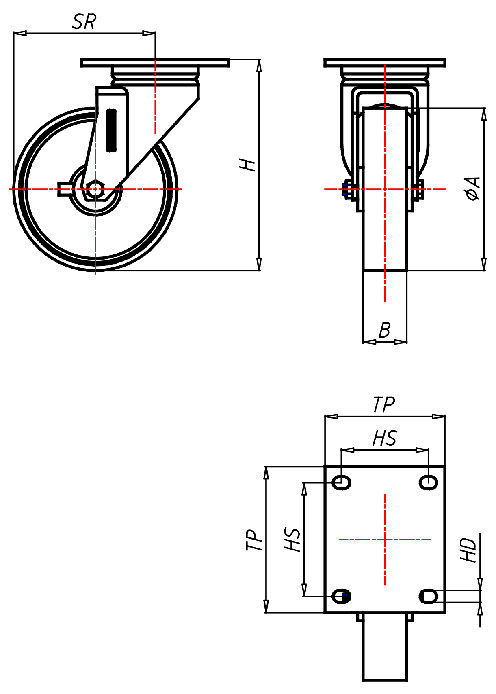

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

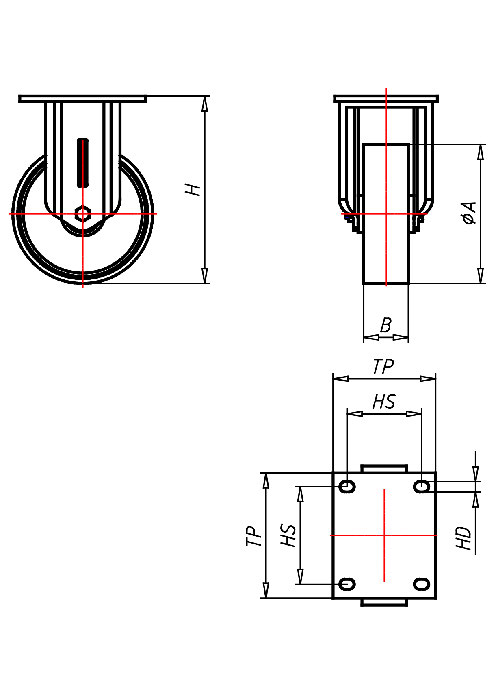

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Teppich
Asphalt

Vorteile

leichter Lauf auf glatten Böden
stoß- und schlagfest
hohe Abriebfestigkeit
leicht zu reinigen
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Bau
Schwere Transportwagen

Material

Vollrad: Guss-Polyamid 6 - 1. Wahl

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

31 von 31 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
ED 101 PK	Lenkrolle	100x37	250	146	105x85	80x60	9	92
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 250 Bauhöhe H mm 146 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 92 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 101 PK	Bockrolle	100x37	250	146	105x85	80x60	9
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 250 Bauhöhe H mm 146 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 101 P	Lenkrolle	100x37	250	146	105x85	80x60	9	92
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 250 Bauhöhe H mm 146 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 92 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 101 P	Bockrolle	100x37	250	146	105x85	80x60	9
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 100x37 Technische Daten Tragkraft kg 250 Bauhöhe H mm 146 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 126 PK	Lenkrolle	125x45	500	172	135x110	105x80	11	115
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 500 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 115 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 126 PK	Bockrolle	125x45	500	172	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 500 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 126 P	Lenkrolle	125x45	500	172	135x110	105x80	11	115
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 500 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 115 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 126 P	Bockrolle	125x45	500	172	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 125x45 Technische Daten Tragkraft kg 500 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 150 PK	Lenkrolle	150x40	400	195	135x110	105x80	11	132
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 150 PK	Bockrolle	150x40	400	195	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 150 PB	Lenkrolle	150x40	400	195	135x110	105x80	11	132
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 150 PB	Bockrolle	150x40	400	195	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 150 P	Lenkrolle	150x40	400	195	135x110	105x80	11	132
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 150 P	Bockrolle	150x40	400	195	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 151 PK	Lenkrolle	150x48	900	195	135x110	105x80	13	142
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 142 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 151 PK	Lenkrolle mit Totalfeststeller	150x48	900	195	135x110	105x80	13	150
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 151 PK	Bockrolle	150x48	900	195	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 151 P	Lenkrolle	150x48	900	202	135x110	105x80	13	142
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 142 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 151 P	Lenkrolle mit Totalfeststeller	150x48	900	202	135x110	105x80	13	150
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 151 P	Bockrolle	150x48	900	202	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 150x48 Technische Daten Tragkraft kg 900 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 175 PK	Lenkrolle	175x50	500	239	135x110	105x80	13	159
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 239 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 175 PK	Lenkrolle mit Totalfeststeller	175x50	500	239	135x110	105x80	13	159
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 239 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 175 PK	Bockrolle	175x50	500	239	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 175x50 Technische Daten Tragkraft kg 500 Bauhöhe H mm 239 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 201 PK	Lenkrolle	200x50	1000	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 201 PK	Lenkrolle mit Totalfeststeller	200x50	1000	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 201 PK	Bockrolle	200x50	1000	251	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 201 P	Lenkrolle	200x50	1000	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 201 P	Lenkrolle mit Totalfeststeller	200x50	1000	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 201 P	Bockrolle	200x50	1000	251	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Polyamid-Gleitlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 250 PK	Lenkrolle	250x60	1400	305	200x160	160x120	15	212
Extra Schwerlastrollen Serie ED, Rad P Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 305 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 212 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 250 PK	Bockrolle	250x60	1400	305	200x160	160x120	15
Extra Schwerlastrollen Serie ED, Rad P Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 305 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 200x160x10 mm
Art.Nr. GEGENPLATTE 4

blank
Stahl blank
200x160x10
160x120

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL4
Art.Nr. DL 4

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M14x30 mm
Art.Nr. M 14X30

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
