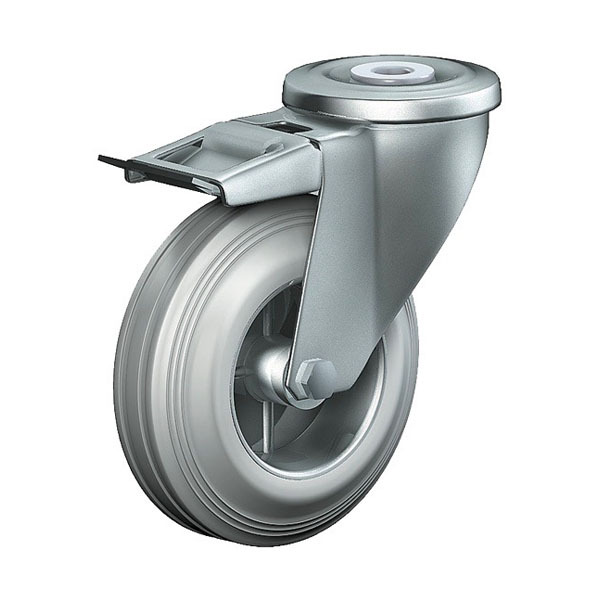

Transportrollen Serie CR, Rad CG

 PDF Produktblatt

max 280 kg
-20 °C - +60 °C
80-200 mm

++

Leicht lenkend
++

Verschleißarm
++

Stoßfest
+++

Bodenschonend
++

Witterungsbeständig

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

spurfrei - bodenschonend
ausgezeichneter Fahrkomfort
sehr laufruhig
geringer Rollwiderstand
abriebfest

Anwendungen

Werkzeugwagen
Reifenständer
Möbelwagen
Zimmerservicewagen
Sesselwagen
Wäschewagen

Material

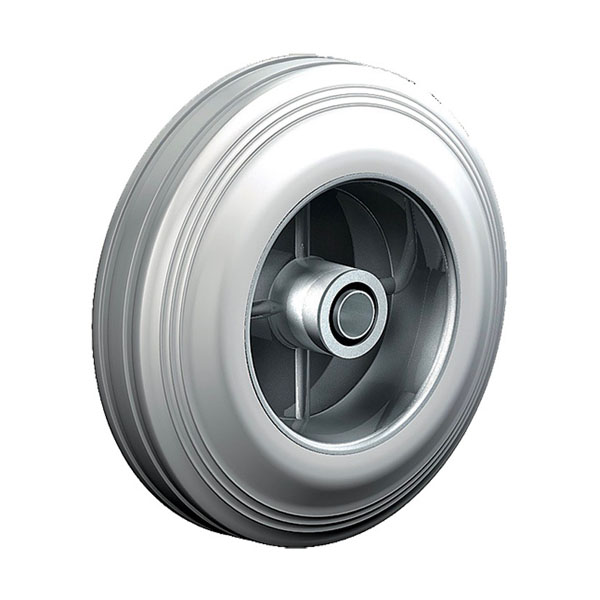

Laufbelag: Elastik-Vollgummireifen, grau,
75±5 Shore A
Felge: Vernietete Stahlblechfelge, verzinkt

Material Gabel

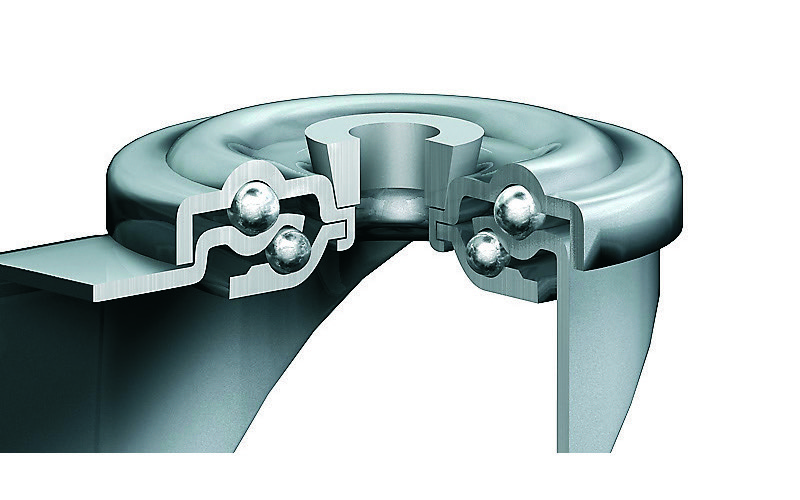

Transportlenkgehäuse mit Rückenloch, Ausführung: elektrolytisch verzinkt - chrompassiviert, zweifaches Kugellager - vernietet, Stahlkugeln gehärtet, Radachse verschraubt, Totalfeststeller

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

22 von 22 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Loch-Ø HD mm	Störkreisradius SR mm

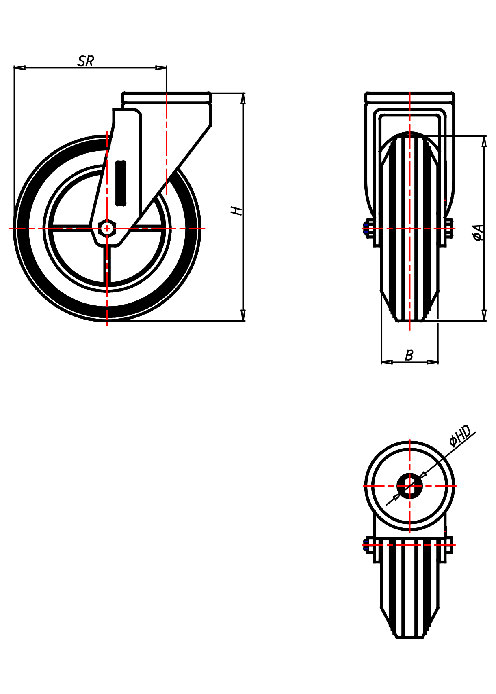

CR 80 CGB	Lenkrolle	80x30	70	106	12,5	75
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 70 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 75 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 80 CGB	Lenkrolle mit Totalfeststeller	80x30	70	106	12,5	108
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 80x30 Technische Daten Tragkraft kg 70 Bauhöhe H mm 106 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 CGK	Lenkrolle	100x30	90	128	12,5	88
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 90 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 CGK	Lenkrolle mit Totalfeststeller	100x30	90	128	12,5	108
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 90 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 100 CGB	Lenkrolle	100x30	90	128	12,5	88
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 90 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 88 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 100 CGB	Lenkrolle mit Totalfeststeller	100x30	90	128	12,5	108
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 90 Bauhöhe H mm 128 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 CGK	Lenkrolle	125x38	120	154	12,5	104
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 CGK	Lenkrolle mit Totalfeststeller	125x38	120	154	12,5	108
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 125 CGB	Lenkrolle	125x38	120	154	12,5	104
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 104 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 125 CGB	Lenkrolle mit Totalfeststeller	125x38	120	154	12,5	108
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 125x38 Technische Daten Tragkraft kg 120 Bauhöhe H mm 154 Loch-Ø HD mm 12,5 Störkreisradius SR mm 108 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 150 CGK	Lenkrolle	150x40	200	181	12,5	128
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 CGK	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 150 CGB	Lenkrolle	150x40	200	181	12,5	128
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 128 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 150 CGB	Lenkrolle mit Totalfeststeller	150x40	200	181	12,5	140
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 181 Loch-Ø HD mm 12,5 Störkreisradius SR mm 140 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 160 CGK	Lenkrolle	160x40	200	191	12,5	133
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 CGK	Lenkrolle mit Totalfeststeller	160x40	200	191	12,5	168
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 160 CGB	Lenkrolle	160x40	200	191	12,5	133
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 133 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 160 CGB	Lenkrolle mit Totalfeststeller	160x40	200	191	12,5	168
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 160x40 Technische Daten Tragkraft kg 200 Bauhöhe H mm 191 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 CGK	Lenkrolle	200x50	280	240	12,5	161
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 280 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CRT 200 CGK	Lenkrolle mit Totalfeststeller	200x50	280	240	12,5	168
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 280 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
CR 200 CGB	Lenkrolle	200x50	280	240	12,5	161
Transportrollen Serie CR, Rad CG Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 280 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 161 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

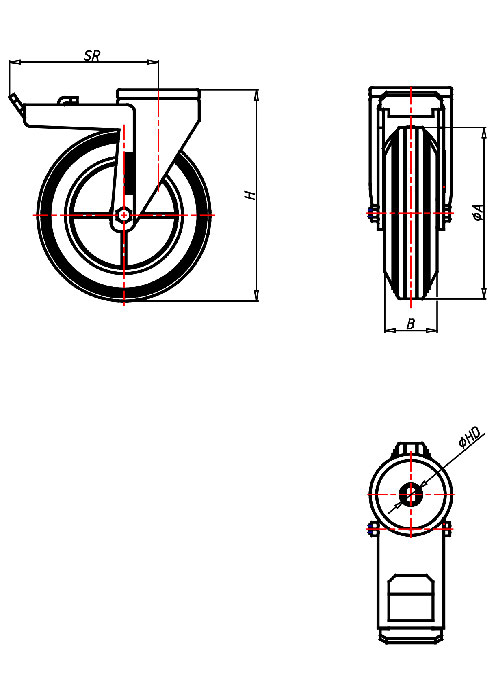

CRT 200 CGB	Lenkrolle mit Totalfeststeller	200x50	280	240	12,5	168
Transportrollen Serie CR, Rad CG Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 280 Bauhöhe H mm 240 Loch-Ø HD mm 12,5 Störkreisradius SR mm 168 Radlagerung Rollenlager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gewinde M10x30
Art.Nr. GEWINDE M10 I

verzinkt
Stahl 8.8 verzinkt
M10x25

Menge € /Stk., exkl. Versandkosten
Gewinde M12x30
Art.Nr. GEWINDE M12 II

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Gewinde M14x30
Art.Nr. GEWINDE M14 I

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Gewinde M16x30
Art.Nr. GEWINDE M16 I

verzinkt
Stahl 8.8 verzinkt
M16x30

Menge € /Stk., exkl. Versandkosten
Montagezapfen 16,5x45
Art.Nr. MONTAGEZAPFEN 16,5

Rundrohr
Stahl verzinkt
16x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 19,0x45
Art.Nr. MONTAGEZAPFEN 19

Rundrohr
Stahl verzinkt
19x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 20,5x45
Art.Nr. MONTAGEZAPFEN 20,5

Rundrohr
Stahl verzinkt
20,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 22,0x45
Art.Nr. MONTAGEZAPFEN 22

Rundrohr
Stahl verzinkt
22x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 25,5x45
Art.Nr. MONTAGEZAPFEN 25,5

Rundrohr
Stahl verzinkt
25,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 27,5x45
Art.Nr. MONTAGEZAPFEN 27,5

Rundrohr
Stahl verzinkt
27,5x45
M8 auf 20

Menge € /Stk., exkl. Versandkosten
Montagezapfen 32,0x45
Art.Nr. MONTAGEZAPFEN 32

Rundrohr
Stahl verzinkt
32x45
M6 auf 7

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
