Extra Schwerlastrollen Serie ED, Rad Z

 PDF Produktblatt

max 2800 kg
-30 °C - +80 °C
100-300 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

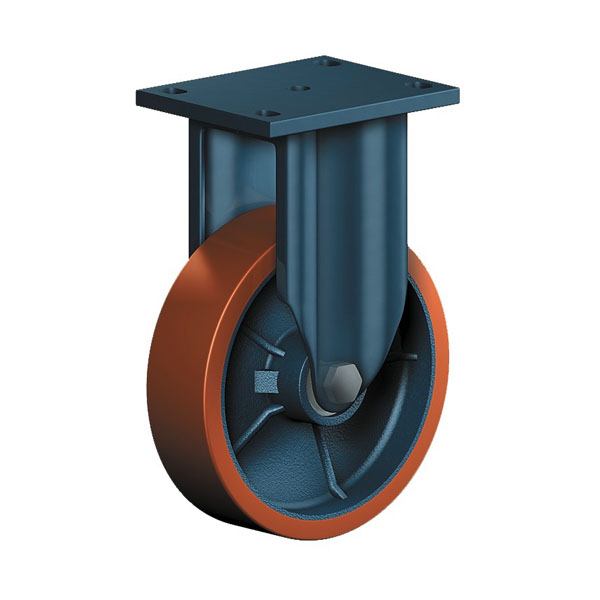

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Bau
Schwere Transportwagen

Material

Laufbelag: Guss-Polyurethan 95±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

27 von 27 Artikeln dieser Serie werden angezeigt.

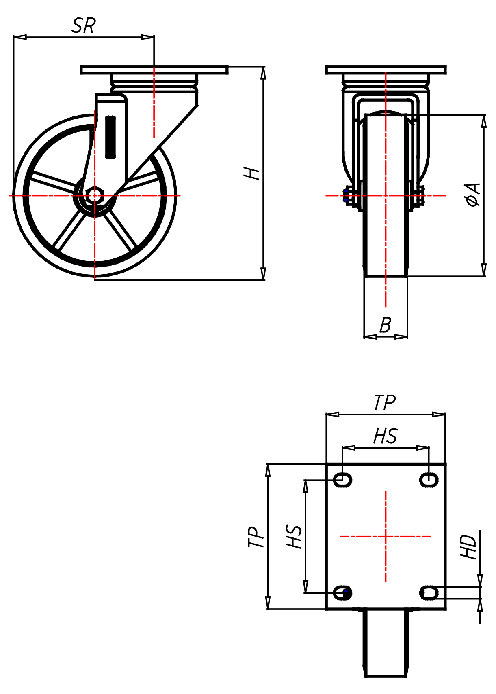

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
ED 100 ZK	Lenkrolle	100x30	250	145	105x85	80x60	9	91
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 145 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 91 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 100 ZK	Bockrolle	100x30	250	145	105x85	80x60	9
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x30 Technische Daten Tragkraft kg 250 Bauhöhe H mm 145 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 102 ZK	Lenkrolle	100x50	450	160	135x110	105x80	11	103
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 100x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 103 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 102 ZK	Bockrolle	100x50	450	160	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 100x50 Technische Daten Tragkraft kg 450 Bauhöhe H mm 160 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 125 ZK	Lenkrolle	125x30	300	172	135x110	105x80	11	113
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 113 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 125 ZK	Bockrolle	125x30	300	172	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x30 Technische Daten Tragkraft kg 300 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 126 ZK	Lenkrolle	125x40	400	172	135x110	105x80	11	114
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 126 ZK	Bockrolle	125x40	400	172	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 127 ZK	Lenkrolle	125x50	480	172	135x110	105x80	11	115
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 480 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 115 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 127 ZK	Bockrolle	125x50	480	172	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 125x50 Technische Daten Tragkraft kg 480 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 150 ZK	Lenkrolle	150x40	500	195	135x110	105x80	11	132
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 150 ZK	Bockrolle	150x40	500	195	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 500 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 151 ZK	Lenkrolle	150x50	800	202	135x110	105x80	13	142
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 142 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 151 ZK	Lenkrolle mit Totalfeststeller	150x50	800	202	135x110	105x80	13	150
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 151 ZK	Bockrolle	150x50	800	202	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 150x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 175 ZK	Lenkrolle	175x40	650	239	135x110	105x80	13	159
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 650 Bauhöhe H mm 239 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 175 ZK	Lenkrolle mit Totalfeststeller	175x40	650	239	135x110	105x80	13	159
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 650 Bauhöhe H mm 239 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 159 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 175 ZK	Bockrolle	175x40	650	239	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 175x40 Technische Daten Tragkraft kg 650 Bauhöhe H mm 239 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 200 ZK	Lenkrolle	200x50	1000	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDT 200 ZK	Lenkrolle mit Totalfeststeller	200x50	1000	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 200 ZK	Bockrolle	200x50	1000	251	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 1000 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 250 ZK	Lenkrolle	250x60	1400	307	200x160	160x120	15	212
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 307 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 212 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 250 ZK	Bockrolle	250x60	1400	307	200x160	160x120	15
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 250x60 Technische Daten Tragkraft kg 1400 Bauhöhe H mm 307 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ED 300 ZK	Lenkrolle	300x70	1800	350	200x160	160x120	15	249
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 300x70 Technische Daten Tragkraft kg 1800 Bauhöhe H mm 350 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 249 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
EDF 300 ZK	Bockrolle	300x70	1800	350	200x160	160x120	15
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 300x70 Technische Daten Tragkraft kg 1800 Bauhöhe H mm 350 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ES 301 ZK	Lenkrolle	300x100	2800	380	255x205	210x160	17	245
Extra Schwerlastrollen Serie ED, Rad Z Lenkrolle Rad-∅ x Breite [mm]: 300x100 Technische Daten Tragkraft kg 2800 Bauhöhe H mm 380 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Störkreisradius SR mm 245 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal
ESF 301 ZK	Bockrolle	300x100	2800	380	255x205	210x160	17
Extra Schwerlastrollen Serie ED, Rad Z Bockrolle Rad-∅ x Breite [mm]: 300x100 Technische Daten Tragkraft kg 2800 Bauhöhe H mm 380 Plattengröße TP mm 255x205 Lochabstand HS mm 210x160 Loch-Ø HD mm 17 Radlagerung Kugellager PDF Datenblatt 3D CAD Pläne im Cardenas Kundenportal

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 200x160x10 mm
Art.Nr. GEGENPLATTE 4

blank
Stahl blank
200x160x10
160x120

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL4
Art.Nr. DL 4

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M14x30 mm
Art.Nr. M 14X30

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M16x50 mm
Art.Nr. M 16X50

verzinkt
Stahl 8.8 verzinkt
M16x50

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
