Extra Schwerlastrollen Serie ED, Rad ZS

 PDF Produktblatt

max 960 kg
-30 °C - +80 °C
100-250 mm

+++

Leicht lenkend
+++

Verschleißarm
+++

Stoßfest
+++

Bodenschonend
+++

Witterungsbeständig

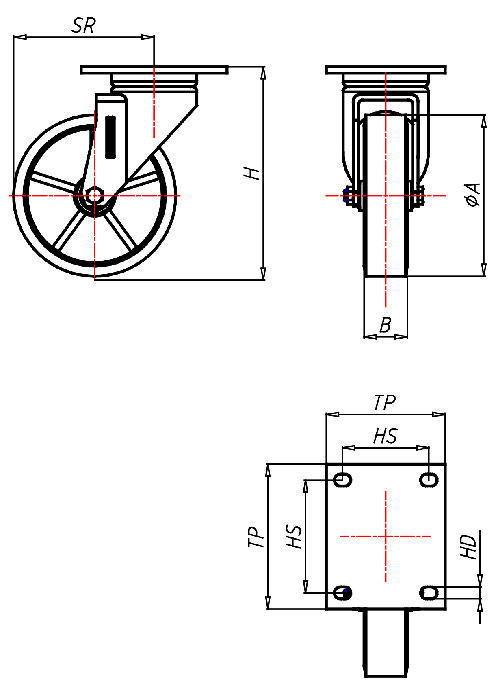

Lenkrolle

Dimensionen anzeigen
Lenkrolle mit Totalfeststeller

Dimensionen anzeigen

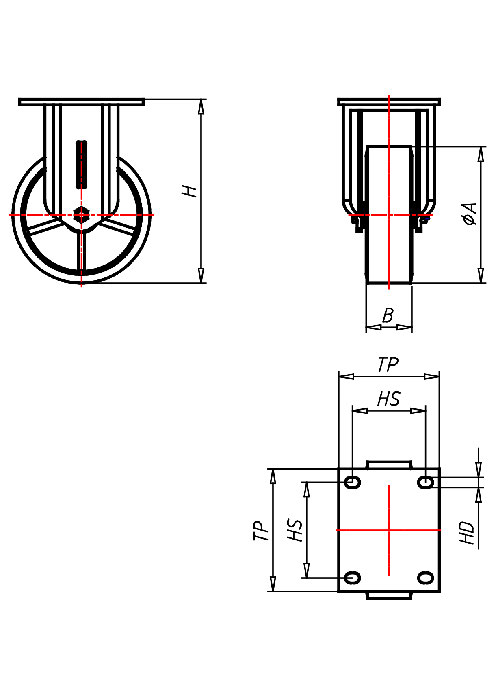

Bockrolle

Dimensionen anzeigen

Wählen Sie die benötigten Ausführungen um sie in der nachfolgenden Tabelle bereits gefiltert darzustellen.

Bodenbeschaffenheit

PVC/Estrich
Fliesen
Asphalt
Parkett
Hindernisse

Vorteile

sehr geräuscharmer Lauf
geringer Rollwiderstand
abrieb- und reißfest
hohe Stoßfestigkeit
sehr beständig gegen viele aggressive Medien

Anwendungen

Gestelle
Maschinenwagen
Metalltechnik
Ausschusswagen
Tischlerei Holzbau
Werkstätten
Bau
Schwere Transportwagen

Material

Laufbelag: weiches Guss-Polyurethan 85±3 Shore A
Felge: Gusseisen lackiert

Material Gabel

Für Schwerlastaufgaben, äußerst robust und langlebig,
1 Schrägrollen- und 1 Axial- kugellager, staubgeschützt,
sehr starker integrierter Zentralbolzen,
Mutter gesichert, Schmiernippel,
Radachse verschraubt,
Ausführung – lackiert

Cadenas Partcommunity-Portal

Für ein PDF mit der technischen Beschreibung und detailierten 3D CAD Plänen wählen Sie bitte die gewünschte Ausführung. Danach können ein PDF mit der technischen Beschreibung downloaden oder über unser Cadenas Partcommunity-Portal auf detailierte 3D CAD PLäne zugreifen.

Diese CAD Modelle wurden mit großer Sorgfalt erstellt und die Angaben auf Richtigkeit überprüft. Für etwaige fehlerhafte oder unvollständige Angaben kann jedoch keine Haftung übernommen werden.

Ausführungen wählen

Dimensionen und Ausführungen wählen

14 von 14 Artikeln dieser Serie werden angezeigt.

Artikelnummer	Artikelart	Rad-Ø A x Breite B mm	Tragkraft kg	Bauhöhe H mm	Plattengröße TP mm	Lochabstand HS mm	Loch-Ø HD mm	Störkreisradius SR mm
ED 100 ZSK	Lenkrolle	100x40	240	145	105x85	80x60	9	92
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 240 Bauhöhe H mm 145 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Störkreisradius SR mm 92 Radlagerung Kugellager PDF Datenblatt
EDF 100 ZSK	Bockrolle	100x40	240	145	105x85	80x60	9
Extra Schwerlastrollen Serie ED, Rad ZS Bockrolle Rad-∅ x Breite [mm]: 100x40 Technische Daten Tragkraft kg 240 Bauhöhe H mm 145 Plattengröße TP mm 105x85 Lochabstand HS mm 80x60 Loch-Ø HD mm 9 Radlagerung Kugellager PDF Datenblatt
ED 125 ZSK	Lenkrolle	125x40	280	172	135x110	105x80	11	114
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 114 Radlagerung Kugellager PDF Datenblatt
EDF 125 ZSK	Bockrolle	125x40	280	172	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad ZS Bockrolle Rad-∅ x Breite [mm]: 125x40 Technische Daten Tragkraft kg 280 Bauhöhe H mm 172 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
ED 150 ZSK	Lenkrolle	150x40	400	195	135x110	105x80	11	132
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Störkreisradius SR mm 132 Radlagerung Kugellager PDF Datenblatt
EDF 150 ZSK	Bockrolle	150x40	400	195	135x110	105x80	11
Extra Schwerlastrollen Serie ED, Rad ZS Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 195 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 11 Radlagerung Kugellager PDF Datenblatt
ED 151 ZSK	Lenkrolle	150x40	400	202	135x110	105x80	13	141
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 141 Radlagerung Kugellager PDF Datenblatt
EDT 151 ZSK	Lenkrolle mit Totalfeststeller	150x40	400	202	135x110	105x80	13	150
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 150 Radlagerung Kugellager PDF Datenblatt
EDF 151 ZSK	Bockrolle	150x40	400	202	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad ZS Bockrolle Rad-∅ x Breite [mm]: 150x40 Technische Daten Tragkraft kg 400 Bauhöhe H mm 202 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
ED 200 ZSK	Lenkrolle	200x50	800	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt
EDT 200 ZSK	Lenkrolle mit Totalfeststeller	200x50	800	251	135x110	105x80	13	172
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle mit Totalfeststeller Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Störkreisradius SR mm 172 Radlagerung Kugellager PDF Datenblatt
EDF 200 ZSK	Bockrolle	200x50	800	251	135x110	105x80	13
Extra Schwerlastrollen Serie ED, Rad ZS Bockrolle Rad-∅ x Breite [mm]: 200x50 Technische Daten Tragkraft kg 800 Bauhöhe H mm 251 Plattengröße TP mm 135x110 Lochabstand HS mm 105x80 Loch-Ø HD mm 13 Radlagerung Kugellager PDF Datenblatt
ED 250 ZSK	Lenkrolle	250x50	960	307	200x160	160x120	15	211
Extra Schwerlastrollen Serie ED, Rad ZS Lenkrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 960 Bauhöhe H mm 307 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Störkreisradius SR mm 211 Radlagerung Kugellager PDF Datenblatt
EDF 250 ZSK	Bockrolle	250x50	960	307	200x160	160x120	15
Extra Schwerlastrollen Serie ED, Rad ZS Bockrolle Rad-∅ x Breite [mm]: 250x50 Technische Daten Tragkraft kg 960 Bauhöhe H mm 307 Plattengröße TP mm 200x160 Lochabstand HS mm 160x120 Loch-Ø HD mm 15 Radlagerung Kugellager PDF Datenblatt

Passendes Zubehör

Gegenplatte 105x85x3,5 mm
Art.Nr. GEGENPLATTE 1

blank
Stahl blank
105x85x3,5
80x60

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x5 mm
Art.Nr. GEGENPLATTE 2

blank
Stahl blank
135x110x5
105x80

Menge € /Stk., exkl. Versandkosten
Gegenplatte 200x160x10 mm
Art.Nr. GEGENPLATTE 4

blank
Stahl blank
200x160x10
160x120

Menge € /Stk., exkl. Versandkosten
Gegenplatte 135x110x8 mm
Art.Nr. GEGENPLATTE 3

blank
Stahl blank
135x110x8
105x80

Menge € /Stk., exkl. Versandkosten
Richtungsfeststeller DL4
Art.Nr. DL 4

360 Grad
Stahlblech verzinkt
135x110
105x80

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M8x20 mm
Art.Nr. M 8X20

verzinkt
Stahl 8.8 verzinkt
M8x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M10x20 mm
Art.Nr. M 10X20

verzinkt
Stahl 8.8 verzinkt
M10x20

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M12x25 mm
Art.Nr. M 12X25

verzinkt
Stahl 8.8 verzinkt
M12x25

Menge € /Stk., exkl. Versandkosten
Befestigungsschraube M14x30 mm
Art.Nr. M 14X30

verzinkt
Stahl 8.8 verzinkt
M14x30

Menge € /Stk., exkl. Versandkosten
Fussschutz verzinkt
Art.Nr. FUSSSCHUTZ VZ

Menge € /Stk., exkl. Versandkosten
